无线网络摄像头2.4G的WiFi收发模块介绍_SKYLAB

2023-09-01发布者:天工测控 浏览数:

2.4G的WiFi收发模块是一种基于无线电频率的通信设备,工作在2.4GHz的频段上。它由发送和接收两部分组成。在无线视频传输中,作为无线视频传输网络层主力军的WiFi模块,只需将USB接口WiFi模块嵌入网络摄像头的主板中,将USB摄像头先连接到WiFi模块USB接口,电脑通过网卡连接到WiFi模块,网络摄像头通过USB接口和PC端进行视频传输。本篇SKYLAB小编就来为大家介绍几款可用于无线视频传输、无线网络摄像头的2.4G WiFi收发模块。

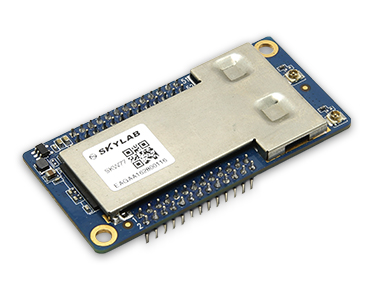

USB接口WiFi模块SKW77:SKW77是针对无人机远距离图片、视频传输及控制需求研发推出的一款大功率WiFi AP/Router模块,模块兼容802.11b/g/n,射频采用2x2 MIMO,最高速率可达300Mbps。模块内部集成了双路PA和LNA,每路发射输出功率可达+28dBm以上。空旷地带有效数据传输距离可达1000米以上,用户利用它可以轻松实现远距离数据传输功能。模块自带操作系统,可通过模块内置的WEB配置服务器或命令进行配置以及升级系统;模块支持路由模式、中继模式、AP client模式三种工作方式;接口方面支持USB、I2S、UART、SDIO、WAN、LAN、LED;支持USB外置从设备,如U盘、USB摄像头等;支持SD卡;I2S设备;还支持1WAN口和2LAN口。

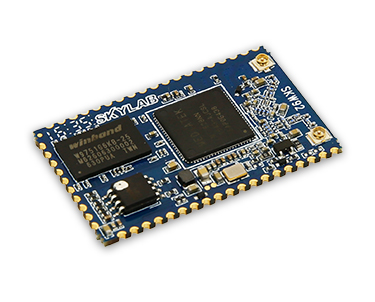

200W高清视频传输WiFi模块SKW92A:SKW92A是基于MT7628N方案研发,集成了802.11n MAC和基带,1个 2.4GHz无线广播设备和前端模组, 1个580MHz MIPS的CPU, 1个高速以太网PHY。模块符合802.11n Wi-Fi标准,2x2 MIMO双收双发,在802.11n Wi-Fi标准下,20MHz的频宽能达到144Mbps数据传输速度,40MHZ的频宽能达到300Mbps数据传输速度。模块五种工作模式:Bridge模式、Gateway模式、 AP/Client模式、Router模式、3G/4G Router模式;工作时只需在外部提供3.3V电源。

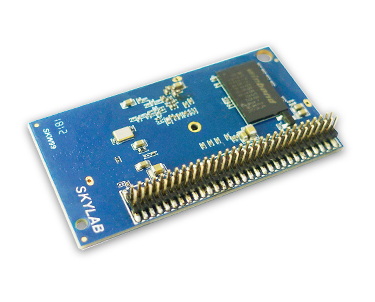

无线视频流云端推送WiFi模块SKW99/SKW103:SKW99/SKW103是基于高通芯片QCA9531集成的WiFi模块,它符合802.11b/g/n无线标准。SKW99有2个IPEX座子,双天线设计,可在2.4GHz频道范围内双收双发(2*2MIMO)。在20MHz的带宽下,速率达到144Mbps,在40MHz的带宽下,速率达到300Mbps。DDR2内存默认1024Mb,Flash内存可扩展至256Mb,本机USB2.0为主机模式,支持从机设备。模块按照工业级标准设计,具有功耗低,发热量低的特点。模块接口丰富:USB,UART,1个WAN,4个LAN,可根据不同的接口做不同的应用,模块支持AP模式、桥接模式、AP客户端模式、网关模式。模块工作只需外部提供3.3V电源即可。


SKYLAB基于MTK,高通,瑞昱方案研发推出的WiFi4,WiFi5 AP/Router WiFi模块,USB接口WiFi模块均支持无线视频传输。且有部分模块成功集成200万高清摄像头功能,传输格式支持MJPG、YUV、H.264视频格式,且支持实时高清视频传输。

除上述无线视频传输应用外,2.4G的WiFi收发模块还可以大范围的应用在无人机、无线遥控、无线键盘、无线监控、小型无线数据终端、安全防火、无线遥控中。想了解更多2.4G WiFi模块SKW77,SKW92A,SKW99,SKW103的参数特性,可直接访问SKYLAB官网(www.skylab.com.cn)或阿里店铺。
