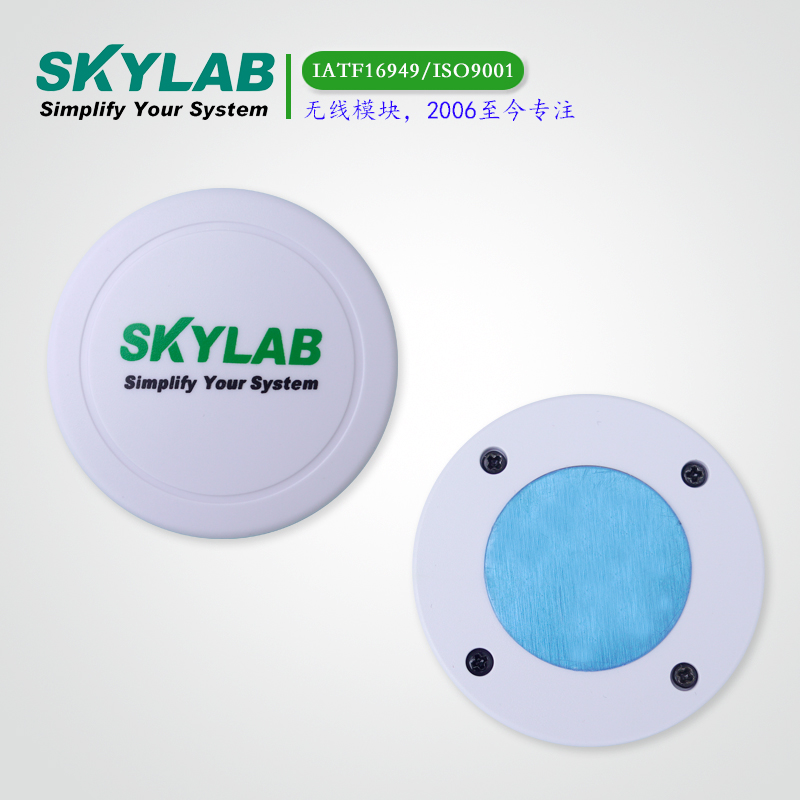

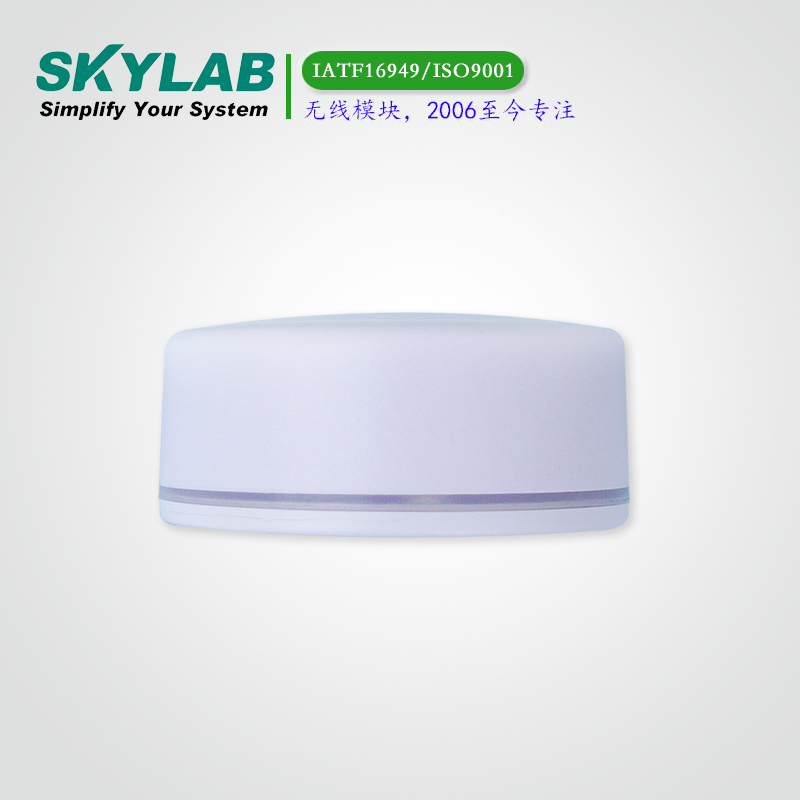

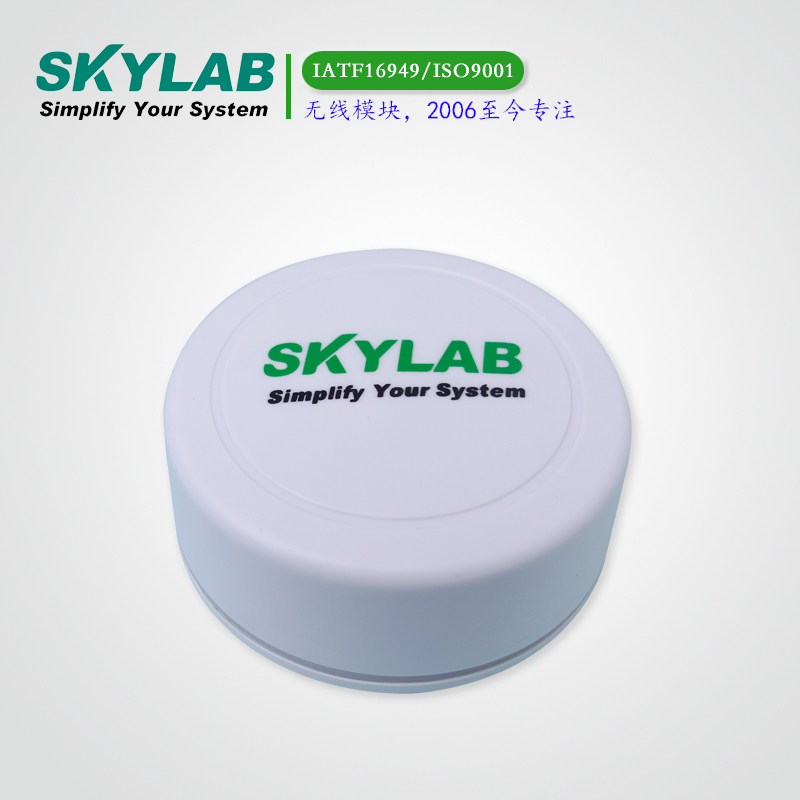

VG05 是一个蓝牙4.2信标设备。蓝牙4.2信标是一种基于BLE协议的广播协议,也指具有该协议的BLE外围设备。VG05通常放在一个固定位置,作为蓝牙4.2信标设备,它可以使用BLE低功耗蓝牙广播的方法,利用其支持的通用属性配置文件在第37、38、39三个信道上连续发送无定向性的广播包。连续广播信标信号如UUID,Major,Minor,RSSI等信息。VG05在广播模式下无法连接,所有广播数据在特定规则下进行排列。
VG05基于Nordic nRF52832蓝牙芯片。VG05由2节ER14250电池供电,电池寿命与VG05的内部参数有关。另外,VG05内部PCB板有一个烧录口,一对UART串口。
相较于VG01,BLE 4.2 Beacon VG05广播范围可达100米。VG05在VG01的基础上增加了硅橡胶垫圈,达到IP67级防水!
VG05 APP
SkyBeacon 是一款SKYLAB 研发团队研发用于配置VG05参数的手机APP。 用这款APP去连接VG05,修改它的UUID, Major, Minor 和设备名称等等参数。当VG05处于广播状态时这些参数将被广播出来。
硬件参数
硬件特性
模型
VG05
天线类型
PCB天线
电池
ER14250 2 * 1200 mah
电压
3.6 v
尺寸(D×H)
52.1 * 23.1(±0.3)毫米
无线功能
无线标准
蓝牙®4.2
频率范围
2400——-2483.5MHz
数据速率
250 kbps / 1 Mbps / 2 Mbps
调制技术
GFSK调制
无线安全
AES HW加密
传输功率
Tx功率在-20到+4 dBm范围内以4dBm递增
灵敏度
-93dBm at 1Mbps BLE
工作模式
中央/外围
其他
环境
工作温度:-40℃~ 85℃
储存温度:-40℃~ 85℃
工作湿度:10%~90%不凝结
储存湿度:5%~90%不凝结
电池使用寿命
发射功率(dBm) |
广播瞬时电流(mA) |
广播瞬时电流持续时间(ms) |
广播间隔(ms) |
闲时电流(ma) |
一天的功耗(mah) |
待机时长(天) |
+4 |
12 |
3. |
100 |
0.003 |
8.70984 |
276 |
12 |
3. |
400 |
0.003 |
2.23146 |
1076 |
|
12 |
3. |
500 |
0.003 |
1.799568 |
1334 |
|
12 |
3. |
1000 |
0.003 |
0.935784 |
2565 |
|
0 |
8 |
3. |
100 |
0.003 |
5.82984 |
412 |
8 |
3. |
400 |
0.003 |
1.51146 |
1588 |
|
8 |
3. |
500 |
0.003 |
1.223568 |
1961 |
|
8 |
3. |
1000 |
0.003 |
0.647784 |
3705 |
|
-4 |
6 |
3. |
100 |
0.003 |
4.38984 |
547 |
6 |
3. |
400 |
0.003 |
1.15146 |
2084 |
|
6 |
3. |
500 |
0.003 |
0.935568 |
2565 |
|
6 |
3. |
1000 |
0.003 |
0.503784 |
4764 |
VG05 特性
(1)低功耗
(2)小巧轻便,外形美观
(3)IP67级防水
(4)APP可灵活配置参数
(5)安装方便(可磁吸/3M胶安装)
(6)广播范围最大可达100米
(7)符合RoHS(无铅)标准
(8)符合FCC,CE认证
VG05安装方法
磁吸式安装
a.把 3M 胶贴到磁铁上,均匀按压 5~10 秒,使磁铁和 3M 胶充分粘合;
b. 揭掉 3M 胶另一面的保护油纸,并把磁铁安装到 VG05 目标安装位置(如果目标位置有灰尘或油渍需提前清洁并干燥),同样均匀按压 5~10 秒;
c.均匀按压 VG05 圆铁片,防止因运输过程中导致圆铁片松动;
d.把 VG05 有铁片一侧吸附到磁铁上,然后适当按压 5~10s,增强 3M 胶粘合度。
3M 胶式安装
a.选择合适安装位置,确保其清洁干燥;
b.把 VG05 背部 3M 胶保护膜揭掉,安装在目标位置,并适当用力按压 5~10 秒。
VG05应用
室内定位、信息推送、身份识别、微信摇一摇
更多详情,请下载本页的使用说明书
