UWB定位基站VDU2503

UWB定位基站VDU2503

TDOA定位算法,10cm定位精度
尺寸:178*94*58(mm)
浏览次数:1189

产品描述

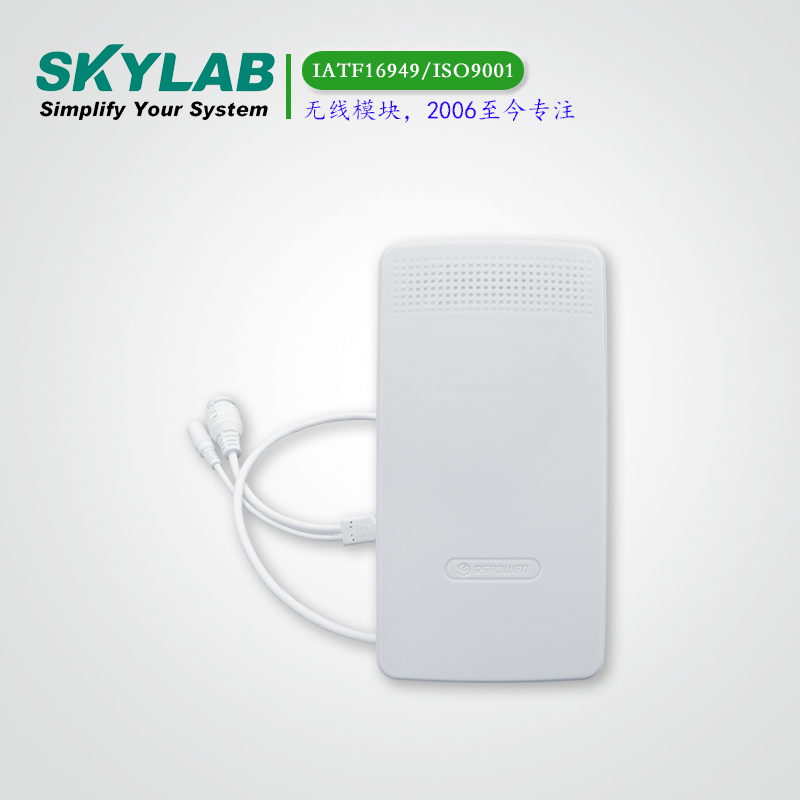

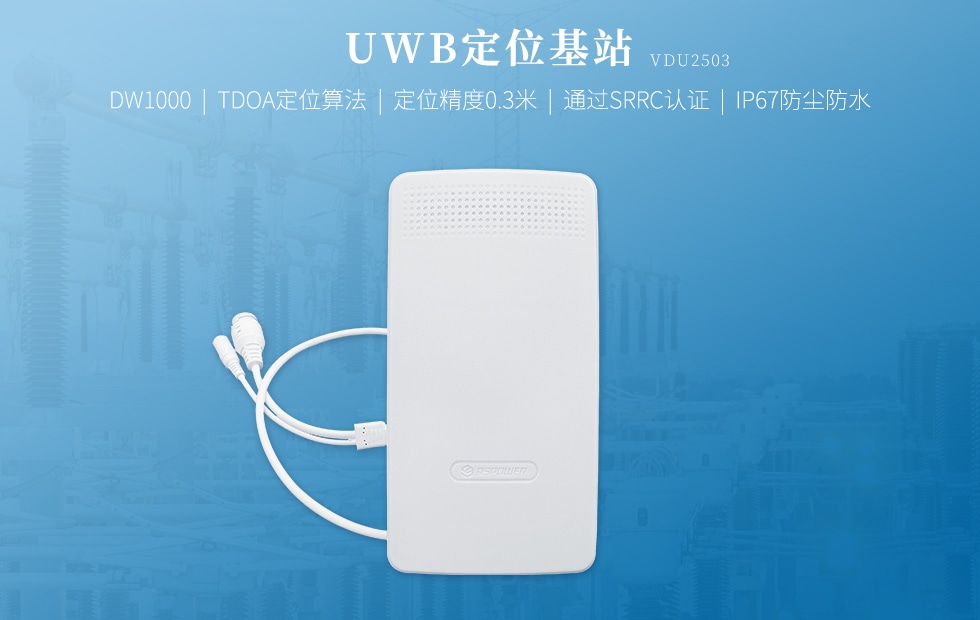

超宽带(UWB)定位基站VDU2503

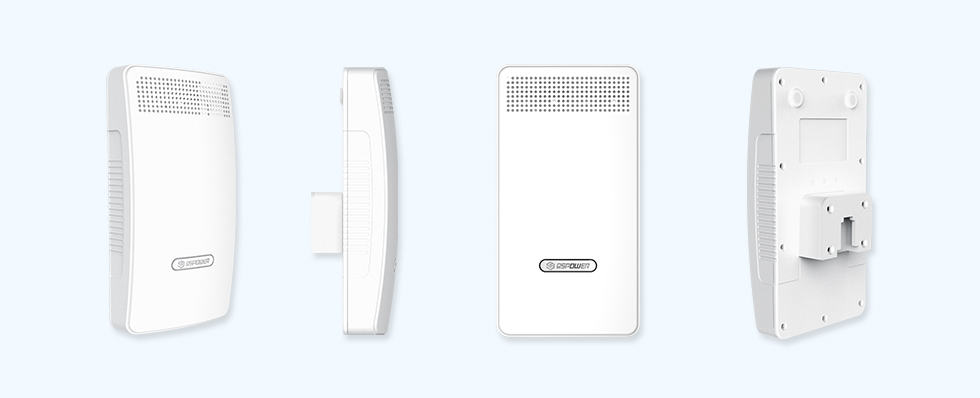

        VDU2503采用STM32F4高性能处理器,采用UWB解决方案,采用直流电源和POE两种供电模式。用户只需要布置UWB基站+UWB定位标签的室内定位环境,对基站固定安装,便可以实现TDOA高精度定位算法,实现对于标签的高精度定位,其定位精度可达10cm级别白色曲面设计可以与室内环境完美融合,独特防水结构在户外也同样性能不减。增强射频收发性能,让VDU2503覆盖范围更广,定位精度更高。采用POE的供电方式,数据传输和供电一体化,减少了施工难度。

功能特点:

     ◆TDOA定位基站

     ◆POE供电/直流电源供电

     ◆增强接收功能设计

     ◆增强发射功能设计

基本参数:


供电



POE供电

POE 48V

直流电源供电

输入大于功率1W 输入电压4.5V-12V 推荐 5V 或12V

UWB无线参数



支持协议

兼容 IEEE802.15.4-2011 UWB协议

频率

默认6.240-6.739GHz,支持全通道ch1-5,定位系统可以切换频率通道。

典型发射功率

-6dBm

接收灵敏度

-105dBm(丢包率10%,通道5)

数据传输速率

默认6.8Mbps 支持110Kbps,850kbps

定位性能



定位精度

10cm (基站标签无遮挡)

推荐基站布局间隔

<50m

数据上传方式

100M以太网

基站时钟同步方式

UWB无线同步

操作环境



工作温度

-30℃~70℃

存储温度

-40℃~85℃

硬件参数



产品重量

285g(±10g)

防水等级

IP67

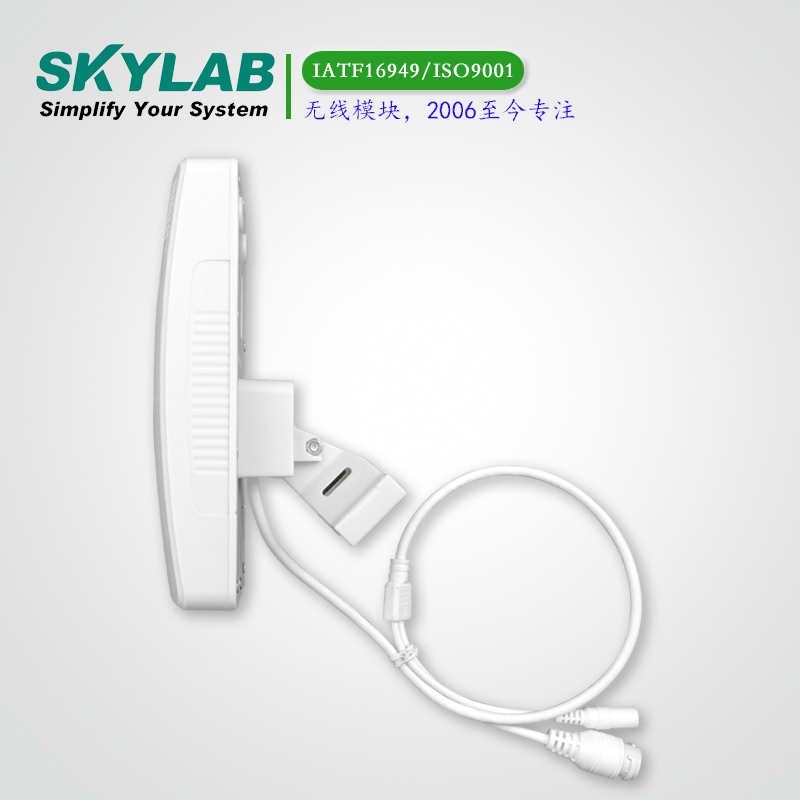

结构尺寸

长178mm,宽94mm,厚度58mm(除支架最厚处)

 尺寸误差±2mm
