车载定位方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

随着国内汽车保有量的增加,人们出行与消费观念的改变,对道路不熟悉的驾车人数正在迅速增加,安全便捷地到达目的地成为消费者的一个迫切需求。另外,汽车交通安全隐患的排除与处理、现代物流所要求的货物运送安全与准时、出租与旅游行业的发展、以及政府日常行政管理等各个方面需求,也大大促进了汽车车载导航系统装配率的提升。

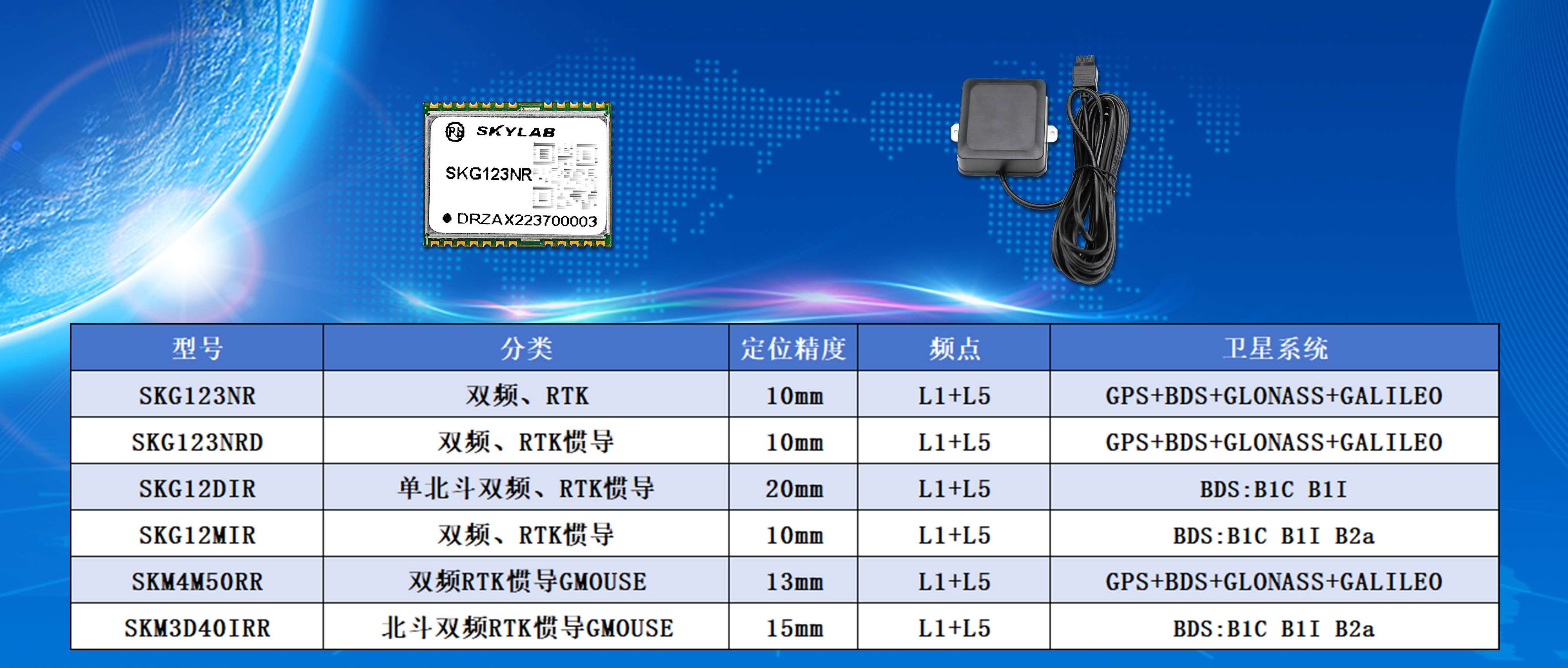

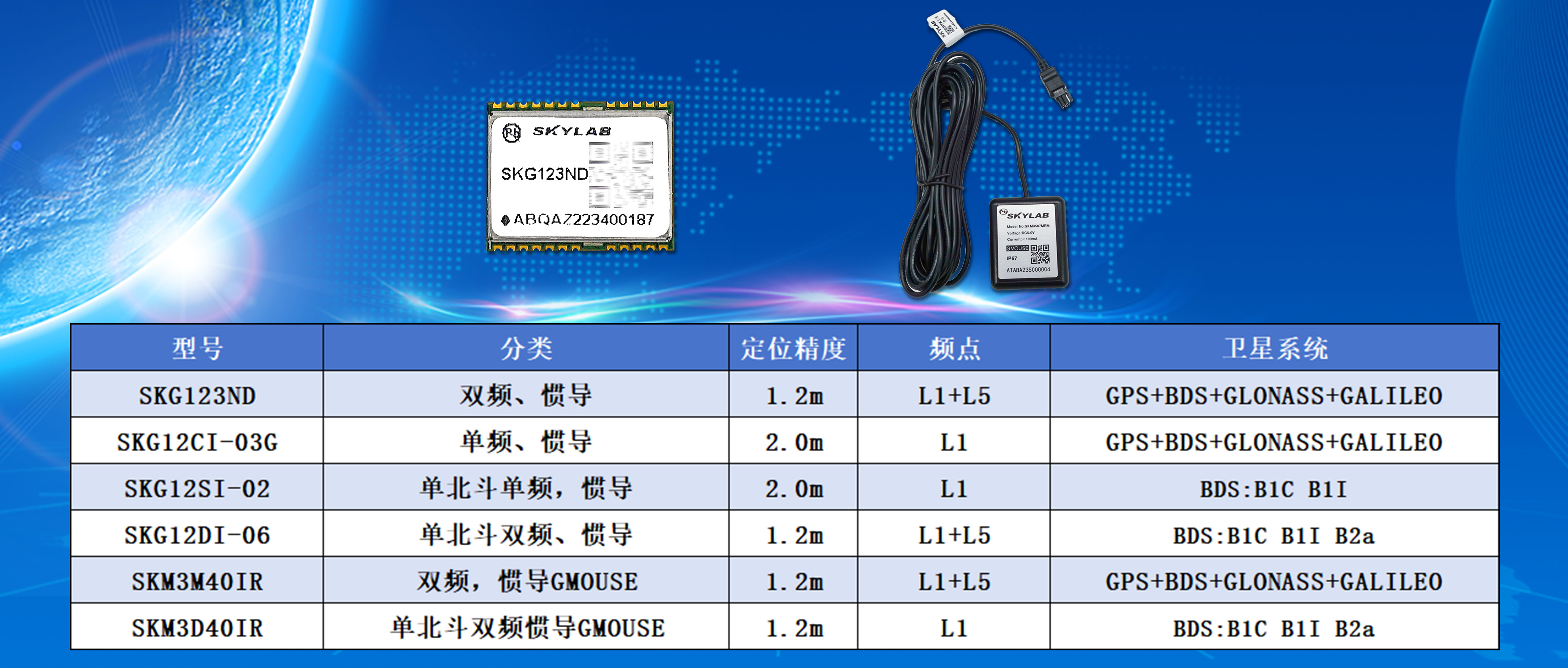

SKYLAB自主研发多款室外定位模块,通过单GPS模块,北斗模块,GNSS天线一体化模块,RTK高精度定位模块,惯导模块接收工作卫星的信号,通过运算与每个卫星的伪距离,采用距离交会法求出接收机的位置,得出经度、纬度、高度和时间修正量、速度,航向(运动方向)信息等参数。模块通过串行通信口不断输出NMEA格式的定位信息及辅助信息,供接收者选择应用。配合车载导航系统内置的定位地图就可以实现车辆的定位与导航。为车载导航,车联网,交通运输、智慧城市等定位导航提供完美的解决方案。


SKYLAB GNSS模块为工业级标准,拥有现有市场领先的捕获和跟踪灵敏度,支持弱信号环境快速定位,信号好、定位精度高(标准高精度为2-3米,RTK高精度为分米级,厘米级)、使用范围广,产品线多样,有GPS模块,北斗模块,GNSS天线一体化模块,RTK高精度定位模块,惯导模块,GNSS G-Mouse等多系列高性能定位模块,为行业用户优化卫星导航与位置服务。


SKYLAB GNSS模块可广泛应用于需要室外精准位置信息的应用场景,如:行车记录仪,T-BOX、DVR、海上渔船、港口集装箱、城市共享单车、公交车、出租车、两客一危、小车、冷链车等,为智慧城市、轨道交通、交通运输、物流配送、公共安全、救灾减灾、农林牧渔、城市治理等行业领域提供精准位置信息等。


安防定位方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

受益于人工智能和物联网等新技术落地,安防产业迈入智能安防时代,视频识别、人脸识别等机器视觉技术得到更深入、更碎片化的应用场景。随着终端产品价值的上涨,为更好的管控和维护这类贵重设备,迫切需要定集成GNSS模块以实现位置信息获取,并基于此位置信息实现室外设备定位、历史轨迹查询及设备定期维修,最终实现设备的安全管理。

SKYLAB自主研发多款室外定位模块,通过单GPS模块,北斗模块,GNSS天线一体化模块接收工作卫星的信号,通过运算与每个卫星的伪距离,采用距离交会法求出接收机的位置,得出经度、纬度、高度和时间修正量、速度,航向(运动方向)信息等参数。模块通过串行通信口不断输出NMEA格式的定位信息及辅助信息,供接收者选择应用。配合内置的定位地图就可以实现设备的定位与导航。为室外高清摄像头、通讯基站、智能工控箱、城市设施等安防类产品提供精准的位置信息。

SKYLAB GNSS模块为工业级标准,拥有现有市场领先的捕获和跟踪灵敏度,支持弱信号环境快速定位,信号好、定位精度高(标准高精度为2-3米,RTK高精度为分米级,厘米级)、使用范围广,产品线多样,有GPS模块,北斗模块,GNSS天线一体化模块,GNSS G-Mouse等多系列高性能定位模块,为安防类行业用户优化卫星导航与位置服务。

SKYLAB GNSS模块可广泛应用于需要室外精准位置信息的贵重设备定位场景,比如球机、摄像头、智能灯、路灯、智能工控箱、城市设施等设备。


信息推送方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

商场的定位导航和信息推送服务在不断优化升级,已经有不少商场采用蓝牙Beacon来完成商场内寻店、室内导航、商场地下停车场的反向寻车及优惠活动推送的服务。


由Beacon向覆盖范围内的手机推送信息。基于地理位置信息的近场信息推送是Beacon较常见的应用了。所谓近场,也就是短距离无线传输,一般是Beacon检测到顾客携带的已打开蓝牙的智能手机靠近Beacon时所作的动作。

Beacon作为一种连接线下场景的近场低功耗蓝牙广播设备,让万物都有自己的位置坐标,我们基于这个位置坐标可以做一些基于地理位置信息的近场信息推送。 通俗的讲,在Beacon信号覆盖的范围(50~80米)内,用户可以通过微信摇一摇或者定制开发的app应用程序获取到Beacon广播推送的一些有用的信息。


SKYLAB旗下子公司深圳市微能信息科技有限公司Beacon基于BLE蓝牙模块研发,支持 iBeacon和Eddystone两种模式,可配合APP进行连接和参数修改。低功耗,待机时间长;不间断广播状态,Beacon可以向覆盖区域的用户,自动发送信息,并判断用户所处位置,再基于位置传达相应信息;可配合商场室内定位导航系统,实现商场导航,反向寻车等室内定位功能。


Beacon广泛应用于大型商超、景区、展馆、博物馆、医院、机场、火车站等场所向用户提供促销、打折、景点、展品、车次等更明确、更针对性的信息。


人员定位方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

由于GPS卫星信号在室内无法定位,且容易受到各种无线电信号的干扰,为实现“最后一公里”的室内位置服务,目前主流的室内定位你技术多依赖于热门的无线通信技术,比如蓝牙技术、WiFi技术、超宽带技术等,未来的智能制造、智慧城市、智慧建筑应用,都将依赖室内的高精度定位能力。


蓝牙定位:蓝牙定位基于RSSI(Received Signal Strength Indication,信号场强指示)定位原理。蓝牙室内技术是利用在室内安装的若干个蓝牙局域网接入点,把网络维持成基于多用户的基础网络连接模式,并保证蓝牙局域网接入点始终是这个微微网的主设备,然后通过测量信号强度获得用户的位置信息。

根据定位端的不同,蓝牙定位方案分为基于蓝牙Beacon的主动定位方案,基于蓝牙网关的被动定位方案,基于蓝牙网关+蓝牙工卡的主被动一体定位方案,基于蓝牙AOA基站的蓝牙AOA定位方案。

基于蓝牙Beacon的主动定位方案:由终端设备(如嵌入SDK软件包的手机)和beacon组成。其具体定位原理是:在需要定位的区域内部署蓝牙beacon,一般至少需要铺设3个蓝牙beacon信标,定位算法要求至少知道三个点的RSSI值才能准确地计算定位。

(1)蓝牙Beacon会每隔100毫秒广播一个数据包到周围;

(2)当人携带终端设备比如智能手机进入蓝牙beacon信号覆盖范围内,智能手机在执行扫描动作时,会间隔地接收到蓝牙Beacon广播出来的数据包

(3)广播包会指示来自于哪一个蓝牙beacon从机的 MAC 地址和当前的接收发送信号强度指示值RSSI。RSSI 值是确定蓝牙主机位置和蓝牙Beacon 之间远近距离的依据。

(4)然后通过手机内置的定位算法,以及和地图引擎数据库的交互,就可以测算出蓝牙主机(智能手机)当前的具体位置。

基于蓝牙网关的被动定位方案:由蓝牙网关、蓝牙定位标签(蓝牙工卡,蓝牙Beacon,蓝牙手表等蓝牙标签)、终端(手机等带低功耗蓝牙的终端)、无线局域网及后端数据服务器构成。其具体定位过程是:在需要定位的区域内部署蓝牙网关,当手持蓝牙终端设备如蓝牙手环的用户进入蓝牙网关的蓝牙信号覆盖范围内,蓝牙网关就能感应到蓝牙手环的广播信号,然后测算出蓝牙手环的RSSI值,通过串口传输给网关内的WiFi模块,蓝牙网关再经过wifi网络传送到后端数据服务器,通过服务器内置的定位算法测算出蓝牙手环的具体位置,后端服务器则可以通过网络把位置信息发给用户。

基于蓝牙网关+蓝牙工卡的主被动一体定位方案:由蓝牙5.0网关、蓝牙定位标签(蓝牙5.0工卡,蓝牙Beacon,蓝牙手表等蓝牙标签),以及POE交换机、定位引擎算法、矢量地图、应用程序服务器、定位监视设备显示器等。其具体定位过程是:

(1)Beacon信标工作在广播状态,将自身的MAC地址、电量等信息进行广播出去;

(2)蓝牙5.0工卡扫描采集Beacon的广播信息,并将Beacon的广播信息通过蓝牙转发给蓝牙5.0网关VDB2603;

(3)蓝牙5.0网关收集工卡的信息,将蓝牙5.0工卡转发出来的Beacon信息通过WiFi无线方式或者RJ45有线方式(两种方式任选其一)发送给CLE定位服务器;

(4)CLE定位服务器根据5.0工卡和Beacon的信息,通过运行位置定位引擎算法,计算出蓝牙5.0工卡的位置,终端显示软件将蓝牙5.0工卡的位置信息进行显示,可以实现实时位置定位跟踪、轨迹回放、电子围栏等功能。

基于蓝牙AOA基站的蓝牙AOA定位方案:由蓝牙AOA基站和蓝牙AOA定位标签组成。其具体定位原理是:蓝牙AOA定位是一种新型室内定位技术,得益于蓝牙5.1标准的推出。蓝牙5.1标准引入了AoA(Angle-of-Arrival到达角)特性,AOA定位算法又叫到达角度测距(Angle-of-Arrival,简称AOA),是一种基于蓝牙信号到达角度的蓝牙定位算法。通过阵列天线感知发射节点信号的到达方向,计算接收节点(蓝牙AOA定位基站)和发射节点(蓝牙AOA标签)之间的相对方位或角度,然后再利用三角测量法或其他方式计算出未知节点(蓝牙AOA标签)的位置。

UWB定位:超宽带(UWB)定位技术是一种全新的、与传统通信定位技术有极大差异的新技术。它利用事先布置好的已知位置的锚节点和桥节点,与新加入的盲节点进行通讯,并利用TDOA/TWR/TOF/PDOA定位算法,通过测量出不同基站与移动终端的传输时延差来进行定位。


SKYLAB基于蓝牙Beacon的主动定位方案具有设备体积小、短距离、低功耗,设备之间不停地收发推送,随时获取手机持有者当前位置。蓝牙定位实现简单,定位精度和蓝牙Beacon信标的铺设密度及发射功率有密切关系;基于蓝牙网关的被动定位方案,

UWB信号可以轻松穿透常见障碍物的阻隔,并能准确测距定位,因此可以用来构建具有较强通信和测距定位功能的无线定位系统,广泛应用于消防、智能化工厂、机场安检、军事训练等领域。


蓝牙定位主要应用于对人、物的室内定位。SKYLAB终端侧蓝牙定位可应用于室内定位、导航,营销路径规划,反向寻车,精准位置营销等用户终端;网络侧蓝牙定位可用于人员跟踪定位,智能考勤,门禁系统,资产定位及客流分析等场景之中。

UWB定位主要应用于室内高精度定位,用于在一定空间范围内获取人或物的位置信息,同时应用于各个领域的室内精确定位和导航。能够满足隧道、监狱、化工、工厂、煤矿、工地、电厂、养老、展馆、整车、机房、机场等高精度室内定位需求。


智能考勤方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

随着物联网技术的迅猛发展,信息化,数字化转型也正席卷着我们的工作生活,传统办公考勤依然延续着指纹机,打卡纸的考勤方式,效率低,精度差以及维护成本高的问题,企业办公领域迫切需要一套精准定位考勤管理系统。在公司入口设置模拟签到的Beacon,员工下载该应用并且在其移动设备上启动蓝牙功能,则该应用会在员工进入公司时立刻进行自动签到。


Beacon设备会主动发射蓝牙信号,当手机打开蓝牙靠近Beacon设备时,就会收到设备发送的蓝牙信号,这时只需要根据Beacon设备的uuid、major、minor、mac这四个值,就可以确认是哪一台Beacon设备,然后调用服务端考勤接口(Beacon设备只为了确认手机在考勤机边上,不需要发送考勤数据到Beacon设备上),即可实现蓝牙考勤。


SKYLAB Beacon基于BLE蓝牙模块研发,低功耗,待机时间长;不间断广播状态,Beacon可以向覆盖区域的用户,自动发送信息,并判断用户所处位置,再基于位置传达相应信息;可配合商场室内定位导航系统,实现商场导航,反向寻车等室内定位功能。


SKYLAB Beacon可以应用在室内导航、移动支付、店内导购、人流分析、物品跟踪等等所有与人在室内流动相关的活动之中。


智慧门禁方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

物联网带来的智能化时代也让我们熟悉的门禁市场有了明显变化,与智慧安防系统结合,安全性能完成优化升级,与物业管理系统集成将实现更多智能家居应用,基于WiFi/蓝牙技术实现的智能化升级为传统的门禁赋予了新的应用,例如远程监控、生物识别、移动门禁等等,这些创新的应用推动了市场的增长。


基于WiFi技术的远程监控:家居安防中的远程监控已经离不开视频数据的支持,传输速率更快的WiFi技术成为远程监控无线技术的首选方案,朝着网络化、智能化趋势发展远程监控借助传输速率更快的USB接口WiFi模块可以把家居设备的传感器信息和监控图像同步存储到云端的Web服务器,轻松实现智能家居领域远程监控应用中的无线视频传输需求。

基于蓝牙技术的移动门禁:智能门锁经历了传统机械门锁到电子门锁,再到智能门锁的发展历程,是智能家居重要组成部分,可建设完善安防家庭智能控制能力及匹配提供各项智能化的家居服务。作为当前最热门的智能家居产品之一,蓝牙智能锁凭借“无钥匙进入”和“远程授权访问”等功能,使移动门禁将许多智能化设想中的生活中场景带到了现实中,受到各国消费者的热捧。智能门禁锁是在原有门禁系统的基础上,增加低功耗蓝牙透传模块,实现手机协议对接。智能手机通过APP调用蓝牙服务,发送指令,智能门禁锁接收蓝牙指令,继而控制智能门禁锁的开关。


SKYLAB研发推出的多款支持USB接口的WiFi模块SKW92A,SKW93A,WG209,WG217,WG233等,都是可应用于网络摄像机、USB摄像头的WiFi模块。

SKYLAB研发推出的支持串口数据透传的低功耗蓝牙模块BLE4.2模块SKB369、BLE5.0模块SKB501,都是可应用于智能门锁、移动门禁的BLE蓝牙模块。功耗值更低,传输速度更快,传输距离更远,广播能力以及物联网应用的专业优化让BLE5.0蓝牙模块以更丰富的场景应用为物联网智能楼宇、智能家居市场服务。


随着WiFi、蓝牙技术的日趋成熟,无线数据通讯的安全性和传输数据的稳定性得到保障,更加智能的门禁被广泛应用于管理控制系统中,成为住宅、楼宇、银行等系统的重要组成部分。


智能灯控方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

智能照明是智能家居和楼宇中增长潜力最大的应用,可实现节能省电和为人们提供更高的舒适性和便利性。要设计出具竞争优势的智能照明方案,面临通信、供电及能效等多方面挑战。


在智能照明方案中,可以通过低功耗互联来实现智能照明的方案创新,实现能效方面的降低,有效提高灯具的使用寿命;SKYLAB BLE蓝牙模块支持定制开发,灵活应对特定需求市场,能够提供开关、调光(颜色、亮度)以及场景和定时功能设置,满足照明市场的多场景需求应用,契合环境美学的灯光控制需求;基于BLE蓝牙模块的智能照明方案支持无线控制,只需一部智能手机(APP设计(包括iOS和Android,第三方合作))就可随意控制内置BLE蓝牙模块的蓝牙LED灯。


SKYLAB BLE蓝牙模块具有智能连接、峰值电流/平均电流和空闲模式下电流消耗少、成本低等优势。当前主力智能手机都嵌入了低功耗蓝牙,使用方便、广泛、普及。


SKYLAB BLE蓝牙模块广泛用于需要串口透传、数据传输的物联网应用:智能电网、智能交通、智能家居、手持设备、工业控制等领域如智能灯控、工业无线控制、传感器网络、家庭自动化、智慧医疗、智能穿戴等应用场景。


智能门锁方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

物联网技术的高速发展赋予居家锁具智慧化的生命,智能门锁作为智能家居中的热门产品,真正实现了“无钥匙进入”和“远程授权访问”的高科技生活体验。


智能门锁中内置低功耗串口WiFi模块,用户手机下载相关APP,在路由器WiFi信号覆盖范围内,可通过路由器连接WiFi与智能门锁中的WiFi模块建立连接,手机读取智能门锁信息,尝试配对,并发送开锁请求到服务器端,服务器端向手机发送开锁指令,手机接受到指令,通过WiFi再把指令发送给智能门锁进行解锁;在路由器WiFi信号覆盖不到的位置,也可以通过3G/4G/5G信号,访问云端来实现智能门锁控制。

串口WiFi模块工作原理:智能门锁中的WiFi模块通常采用串口引脚与主控MCU串口对接,工作在透传的模式下,主控MCU将智能门锁相关的控制指令、设备状态,通过串口数据包发送到WiFi模块中。WiFi模块配置上之后,将数据传输到智能家居系统的云端平台中。手机APP端是基于云端平台上的设备状态数据,实现控制交互。


在现有的传统门锁上,增加低功耗串口WiFi模块,可以通过智能手机实现对门锁的解锁、控制,无需繁琐的门卡、钥匙,更加智能便捷。支持多个云平台对接等,支持UART-WiFi-以太网数据传输。应用低功耗串口WiFi模块可以安全、稳定、简单快速的开发物联网WiFi解决方案,缩短WiFi产品的开发周期。区别于传统机械锁,智能门锁在用户识别、安全性、管理性方面更加智能化简便化,是结合先进技术制作而成的复合型锁具。同时也是智能家居重要组成部分,可建设完善安防家庭智能控制能力及匹配提供各项智能化的家居服务。


SKYLAB 低功耗串口WiFi模块广泛用于需要串口透传的物联网应用:智能电网、智能交通、智能家居、手持设备、工业控制等领域如智能排插、智能灯控、、工业无线控制、传感器网络、家庭自动化、安全ID标签、WiFi探针、WiFi热点广告等应用场景。


智能插座方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

随着物联网技术及产品越来越多用于物流、交通、安防、能源、医疗、建筑、制造、家居、零售等行业,正在从个人消费向工业控制领域升级。WiFi智能插座解决方案的应用也逐步从智能家居领域往其他领域扩散。


智能插座中内置UART WiFi模块,用户手机下载相关APP,通过路由器连接WiFi与智能插座中的WiFi模块建立连接,获得智能插座的控制权限,也可以通过云端来实现控制。


SKYLAB UART WiFi模块模块内部集成了射频收发、MAC、基带处理、WiFi协议和配置信息及网络协议栈,可将用户的物理设备连接到WiFi无线网络上,进行互联网或是局域网通信,实现联网功能。用户利用它可以轻松实现串口设备的无线网络功能,节省开发时间,使产品更快地投入市场,增强竞争力。


SKYLAB UART WiFi模块广泛用于需要串口透传的物联网应用:智能电网、智能交通、智能家居、手持设备、工业控制等领域如智能排插、智能灯控、工业无线控制、传感器网络、家庭自动化、安全ID标签、WiFi探针、WiFi热点广告等应用场景。


蓝牙MAC地址打印方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

物联网时代带给消费者最为明显的变化就是,手机是万能的,可以通过APP,以及产品的蓝牙MAC地址完成绑定,继而更为方便的使用和管理产品。大部分的产品都是将蓝MAC地址和说明书打印在一起,用户需要手动输入字母+符号+数字的这一串蓝牙MAC地址,费时且难保证准确性。


蓝牙 MAC 地址二维码打印解决方案是包含蓝牙蓝牙MAC地址扫描设备(BMPH01)、蓝牙MAC地址扫描打印软件(BMPS01)、Postek 打印机、蓝牙MAC地址打印系统屏蔽盒(250*148*150mm)在内的一整套解决方案。

按照操作说明书安装PC端蓝牙MAC地址扫描打印软件(BMPS01),摆放好防信号干扰金属盒,将蓝牙MAC地址扫描设备(BMPH01)放入防信号干扰金属盒,通过开孔位置通电。内置BLE4.2蓝牙模块SKB369的蓝牙MAC地址扫描设备(BMPH01)充当主机,将蓝牙设备逐一放入到防信号干扰金属盒中,蓝牙设备在靠近防信号干扰金属盒中一靠近SKYLAB蓝牙MAC地址扫描设备(BMPH01),设备扫描到蓝牙设备的信息并读取信息,获取蓝牙设备的MAC地址,并通过串口将MAC地址传输给电脑端的蓝牙MAC地址扫描打印软件(BMPS01),电脑连接标签打印机打印出蓝牙设备的MAC地址二维码即可。


将蓝牙MAC地址转化成二维码并打印出来,厂家只需要将打印好的蓝牙MAC地址二维码标签一一对应的粘贴在产品包装盒上,方便用户对蓝牙MAC地址进行读取。用户收到产品以后,可以用手机扫描二维码来让产品跟APP绑定,简化产品绑定流程,能够更快的使用和管理产品。


SKYLAB蓝牙MAC地址打印方案可用于需要将蓝牙MAC地址转化成二维码并打印出来,方便用户对蓝牙MAC地址进行读取的智能穿戴、智能安防等领域。


工业控制方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

在智能制造的大背景下,具有环境感知能力的各类终端传感器通过无线模块WiFi模块、BLE蓝牙模块将采集的数据进行数据通信,实现生产过程中的智能监控、智能控制等,如此便大幅提高生产效率,改善产品质量,降低生产成本,将传统工业提升到智能工业的新阶段。


基于WiFi模块的工业控制方案:WiFi模块工作STA模式,智能终端(手机、平板)和WiFi模块工作在无线路由器提供的无线网络环境中,数据信号经过无线路由器转发,从而实现无线控制。

WiFi模块工作在AP模式,智能终端(手机、平板)直接接入WiFi模块提供的网络,在同一个热点网络实现无线控制。

远程控制,智能终端(手机、平板)和无线路由器处于不同的网络中,WiFi模块负责将相关数据上传到服务器,这时候,智能终端和串口WiFi模块电子设备的通讯都是经过服务器转发,实现远程控制。

基于BLE蓝牙模块的工业控制方案:BLE蓝牙模块通过串口与串口通讯设备的MCU建立连接,将采集到的传感器数据发送到有蓝牙功能的智能终端如智能手机、智能平板等显示面板上。操控者再以这部分数据为主要调控依据,实现生产过程中的智能监控、智能控制,从而提高了生产效率,优化了生产流程。


SKYLAB支持智能控制的无线模块WiFi模块、蓝牙模块,WiFi+蓝牙组合模块支持串口数据透传,低功耗的特性,满足超长待机需求,无线模块即插即用的特性能够有效缩短成品研发周期。具有控制灵活,突破时间,空间的限制,可以用智能手机进行远程控制,使用方便;模块性能稳定,尺寸小巧,集成度高,功耗小,成本可控,且支持二次开发。其中WiFi方案支持对接阿里云、涂鸦云等平台。


SKYLAB串口WiFi模块广泛应用于需要串口透传、智能控制的工业物联网应用:智能电网、手持设备、工业控制等领域如智能排插、智能灯控、工业无线控制、传感器网络、安全ID标签、WiFi探针等应用场景。

BLE蓝牙模块可广泛应用于各种电子设备,如智能单品、仪器仪表、医疗设备、智能家居、汽车电子、娱乐设备等。


视频传输方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

产品物联网升级过程中对无线视频传输提出更高分辨率的视频源需求;现有WiFi模块无法支持高清视频等大数据量的无线回传;成熟有效的无线高清视频传输方案能有效解决非视距,延迟大,不稳定等问题。


无人机视频传输:手机端通过WiFi与地面中继器的的WiFi模块SKW77建立连接,地面中继器的WiFi模块SKW77通过WiFi再沟通无人机的WiFi模块SKW77,既可以发送来自地面手机端的控制信号,也可以通过WiFi传输无人机航拍的视频数据到手机端,进行实时查看!

摄像头不带操作系统的200W高清视频传输方案:在网络USB摄像头的PCB板上,嵌入集成200万高清摄像头功能的高清摄像头WiFi模块,系统支持http协议传输视频帧。摄像头通过WiFi连接到高清摄像头WiFi模组;高清摄像头WiFi模组支持摄像头类型为USB免驱摄像头,采用UVC驱动,免驱摄像头通过USB连接到高清摄像头WiFi模组,继而实现无线高清视频传输。通过高清摄像头WiFi模组实现USB摄像头与PC端的高清视频传输。传输格式支持MJPG和YUV,最高支持:MJPG格式时,传输分辨率1920x1080像素,帧率30fps的视频;YUV(YUY2)格式时,传输分辨率1280x720像素,帧率5fps的视频。

带操作系统的网络摄像头视频传输:将USB接口WiFi模块嵌入网络摄像头的主板中,将USB摄像头先连接到WiFi模块USB接口,电脑通过网卡连接到WiFi模块,网络摄像头通过USB接口和PC端进行视频传输。

无线视频流云端推送方案:在网络USB摄像头的PCB板上,嵌入集成200W高清摄像头功能的高清摄像头QCA9531 WiFi模块。用户在云端架设好云端视频服务器;通过WiFi模块采集USB摄像头视频内容,并将视频数据上传到云端视频服务器;手机端通过访问云端视频服务器提供的播放地址,获取视频流,查看USB摄像头采集的视频。


SKYLAB基于MTK,高通,瑞昱方案研发推出的WiFi4,WiFi5 AP/Router WiFi模块,USB接口WiFi模块均支持无线视频传输。且有部分模块成功集成200万高清摄像头功能,传输格式支持MJPG、YUV、H.264视频格式,且支持实时高清视频传输。


借助支持无线视频传输方案的WiFi模块,工程师们能够轻松实现物联网智慧安防,智能家居,智慧楼宇,智慧工厂,智慧医疗,无人机等行业领域的高清视频传输需求。


无线中继方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

在大的空间范围内,需要实现每部无线路由器都具备各种的信号覆盖范围,就需要一款高性能,高稳定性的无线WiFi中继方案。


无线中继也称为无线信号放大器,就是内置的支持无线中继的WiFi模块将收到的WiFi信号再发射出去,延伸无线网络的覆盖范围。无线中继WiFi模块在网络连接中起到中继的作用,将无线信号从一个中继点传递到下一个中继点,实现信号的中继和放大,从而扩展WIFI信号形成新的无线覆盖区域。


SKYLAB基于MTK,高通方案研发推出的无线路由WiFi4,WiFi5 AP/Router WiFi模块均支持无线路由4G转WiFi。AP/Router WiFi模块能够提供无线接入服务,允许其它无线设备接入,提供数据访问。支持USB,WAN/LAN,UART,I²S,I²C,SPI,SD,PWM等多种接口,且支持无线中继(Repeater)模式。


SKYLAB无线中继WiFi模块广泛用于企业、酒店、公寓、生产厂房、车间、校园、宿舍等楼宇之间本地区域的WiFi覆盖。


无线路由方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

物联网要求终端设备能随时随地连接WiFi上网。现在信息量巨大,4G流量显然不够用,这是一个巨大的市场需求!要求在移动的场合比如汽车上实现WiFi网络覆盖,目前最好的办法就是4G流量转WiFi网络覆盖。


无线路由4G转WiFi方案,类似于手机的热点分享,4G模块与外网建立连接,WiFi模块通过USB接口与4G模块建立连接,把4G数据信号通过支持4G转WiFi的AP/路由WiFi模块USB接口转化为WiFi信号来实现WiFi信号覆盖!


SKYLAB基于MTK,高通方案研发推出的无线路由WiFi4,WiFi5 AP/Router WiFi模块均支持无线路由4G转WiFi。AP/Router WiFi模块能够提供无线接入服务,允许其它无线设备接入,提供数据访问。支持USB,WAN/LAN,UART,I²S,I²C,SPI,SD,PWM等多种接口,且支持 AP,AP Client,Router,Repeater,Bridge,Gateway,3G/4G/5G Router,Monitor(SKW100支持)等多种工作模式。模块性能稳定,尺寸小巧,集成度高,功耗小,成本可控,且支持二次开发。


SKYLAB 4G转WiFi模块广泛应用在移动的场合比如汽车上、公交车上、地铁上、高铁上以及展厅、大型商超、机场、地下停车场等有WiFi信号需求的地方,提供WiFi热点,供用户连接手机、平板、电脑等移动终端进行上网。


智能控制方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

随着新基建热潮的兴起,人工智能、物联网以及人工智能的纵向发展,基础连接、数字化升级、智能化控制的需求不断增长。越来越多的智能终端设备需要实现互联互通、数据透传、智能控制等需求。无线通信技术高速发展的物联网时代,真正实现了人与物、物与物的信息交换和通讯,我们只需要在智能手机上安装好各种智能终端产品(智能插座、智能灯控)配套的APP,就可以通过触控屏幕实现各种内置无线模块(WiFi模块,蓝牙模块,WiFi+蓝牙组合模块)的智能家居产品自带的功能控制。


串口WiFi模块智能控制的方式如下:

WiFi模块工作STA模式,智能终端(手机、平板)和WiFi模块工作在无线路由器提供的无线网络环境中,数据信号经过无线路由器转发,从而实现无线控制。

WiFi模块工作在AP模式,智能终端(手机、平板)直接接入WiFi模块提供的网络,在同一个热点网络实现无线控制。

远程控制,智能终端(手机、平板)和无线路由器处于不同的网络中,WiFi模块负责将相关数据上传到服务器,这时候,智能终端和串口WiFi模块电子设备的通讯都是经过服务器转发,实现远程控制。

串口蓝牙模块智能控制的方式如下:

在蓝牙无线控制方案中,将蓝牙模块SKB369与蓝牙智能终端产品的单片机建立通信,用户通过相应的手机APP(第三方APP),连接蓝牙,即可通过蓝牙发送指令给到蓝牙智能终端产品,继而实现蓝牙智能终端产品相关指令的执行。

WiFi+蓝牙二合一的组合模块智能控制方式如下:

WiFi+蓝牙二合一的组合模块的WiFi部分和WiFi模块在智能家居中担任的角色一样,负责将相关数据上传到云端,实现远程控制或者和家里路由器连接,在家控制。蓝牙部分则负责收集数据并将相关信息传送给WiFi,这样,用户不管是在家,还是在回家的路上,通过手机就能实现智能控制。


SKYLAB支持智能控制的无线模块WiFi模块、蓝牙模块,WiFi+蓝牙组合模块支持串口数据透传,低功耗的特性,满足超长待机需求,无线模块即插即用的特性能够有效缩短成品研发周期。具有控制灵活,突破时间,空间的限制,可以用智能手机进行远程控制,使用方便;模块性能稳定,尺寸小巧,集成度高,功耗小,成本可控,且支持二次开发。其中WiFi方案支持对接阿里云、涂鸦云等平台。


SKYLAB串口WiFi模块,蓝牙模块,WiFi蓝牙组合模块广泛应用于需要串口透传的物联网应用:智能电网、智能交通、智能家居、手持设备、工业控制等领域如智能排插、智能灯控、工业无线控制、传感器网络、家庭自动化、安全ID标签、WiFi探针、WiFi热点广告等应用场景。


卫星授时方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

卫星授时应用其实是极为普遍的,日常生活中不可或缺的电力系统、交通信号灯、通信系统等,都需要卫星授时的时间同步支持。

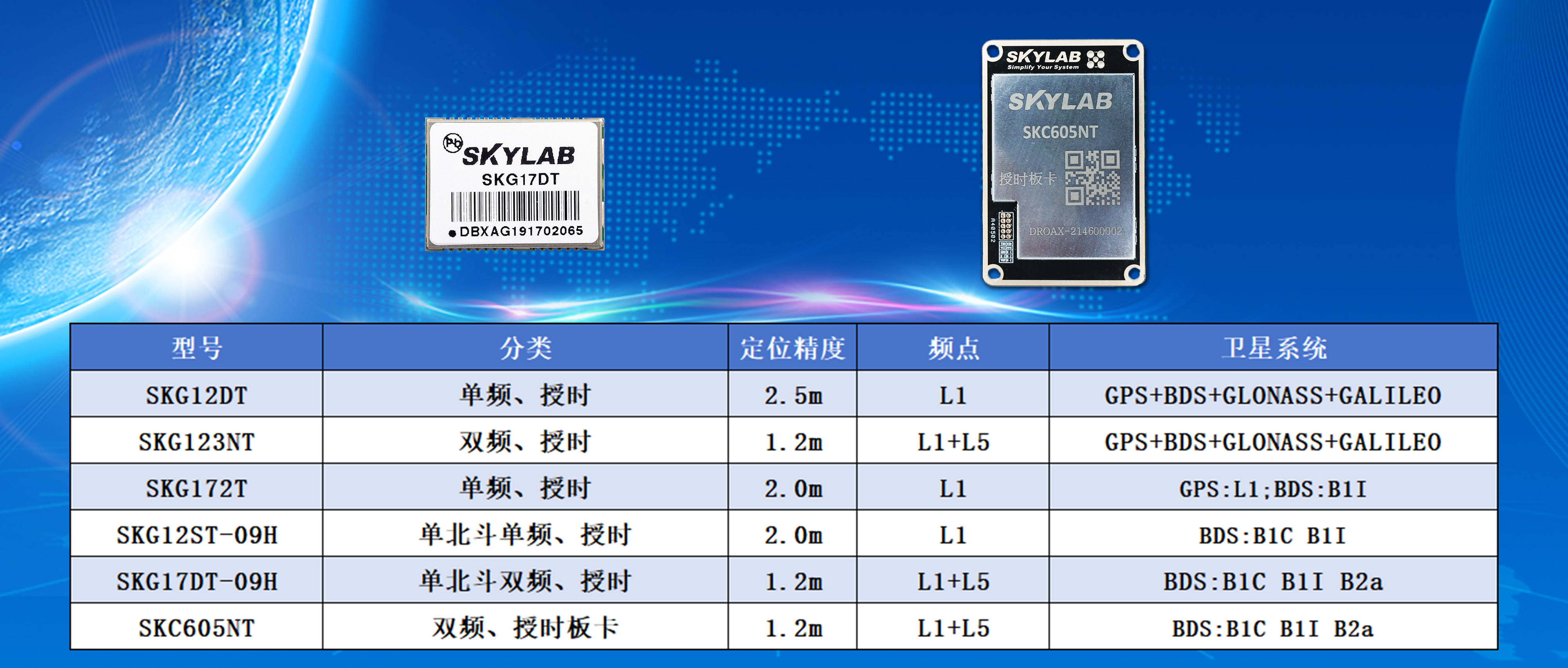

SKYLAB自主研发多款GNSS授时模块,通过GPS授时模块,北斗授时模块接收GPS/北斗卫星系统中的高精度原子钟的准确时间,通过GNSS授时模块的PPS(秒脉冲)输出脚输出给用户使用。为基站、电力、通讯等系统设备的时间同步应用提供高精度的授时服务。


SKYLAB GNSS授时模块为工业级标准,拥有现有市场领先的捕获和跟踪灵敏度,均可使用EASY,EPO等辅助功能,在弱信号下也能提供优异的定位、授时性能(授时精度分别有±30ns,±20ns,±15ns,±10ns,±3.9ns)、使用范围广,产品线多样,有GPS授时模块,北斗授时模块。

需要注意的是,SKYLAB定位模块定位后输出的时间是UTC时间,但是定位模块获取的时间实际上是GPS时或者北斗时,此时需要从GPS时或者北斗时换算成UTC时再输出,因此定位模块需要知道GPS时或者北斗时和UTC的时间差——我司通常称这个差值为闰秒修正值或者跳秒数。


SKYLAB GNSS授时模块可广泛应用于需要高精度卫星授时的场景,比如:交通信号灯授时,时钟服务器,电力系统授时,金融系统授时,通信基站授时,充电桩授时等其他需要对时间校准授时的系统设备。


智能穿戴类定位方案
  • 行业需求
  • 方案概述
  • 方案特色
  • 应用领域

随着物联网技术的应用和发展,智能穿戴业也成为众多智能设备的受益者之一,越来越多智能穿戴产品融入我们的生活,成为与我们生活息息相关的重要应用产品。目前市场上的智能穿戴设备会集成GNSS模块以实现位置信息获取,并基于此位置信息实现室外人员定位、历史轨迹查询及警急情况管理,最终实现人员的安全管理。


SKYLAB自主研发的低功耗智能穿戴GPS/BDS定位模块,模块接收工作卫星的信号,通过运算与每个卫星的伪距离,采用距离交会法求出接收机的位置,得出经度、纬度、高度和时间修正量、速度,航向(运动方向)信息等参数。模块通过串行通信口不断输出NMEA格式的定位信息及辅助信息,供接收者选择应用。配合智能穿戴设备内置的定位地图就可以实现定位与导航。智能手环上加入定位功能,当佩戴者走失时,人们可以通过手机APP通过查询手环的精确位置,从而快速找到佩戴者。



SKYLAB智能穿戴GPS北斗模块为工业级标准,拥有现有市场领先的捕获和跟踪灵敏度,支持弱信号环境快速定位,信号好、定位精度高(标准高精度为2-3米)、使用范围广,尺寸小巧,集成度高,支持正常全功耗、健康低功耗和智能低功耗模式,GPS模块的功耗会通过识别的运动速度,自我调节功耗来进行定位。模块支持多功能 Locus (记录经纬度并储存到FLASH中,用于记录轨迹)。


SKYLAB 智能穿戴GPS北斗模块可广泛应用于需要室外精准位置信息的个人定位场景,比如儿童和老人定位手表手环,定位鞋,定位徽章,畜牧业动物定位,农业机械设备等。
