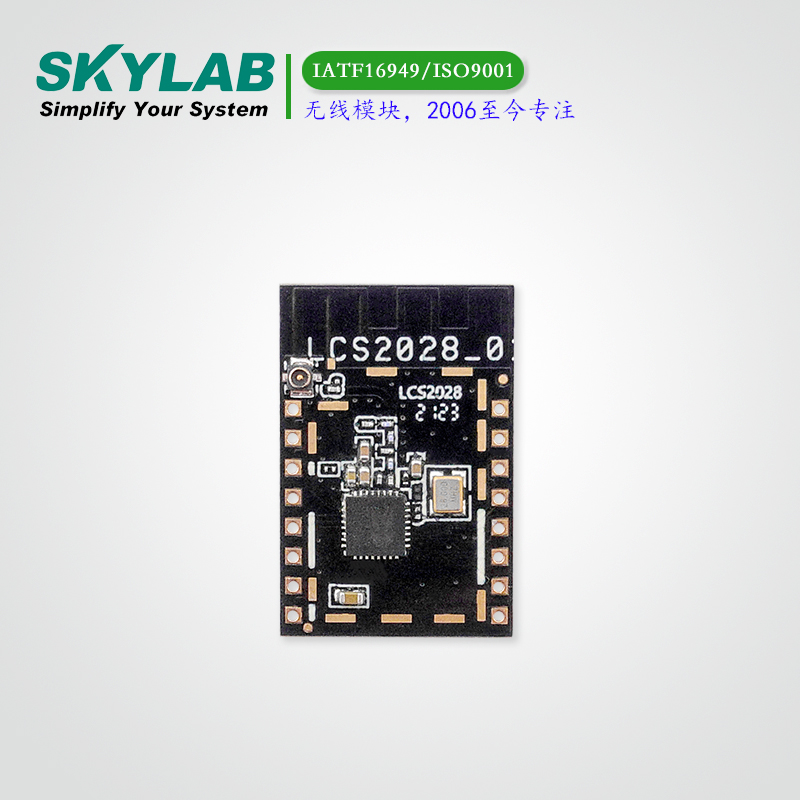

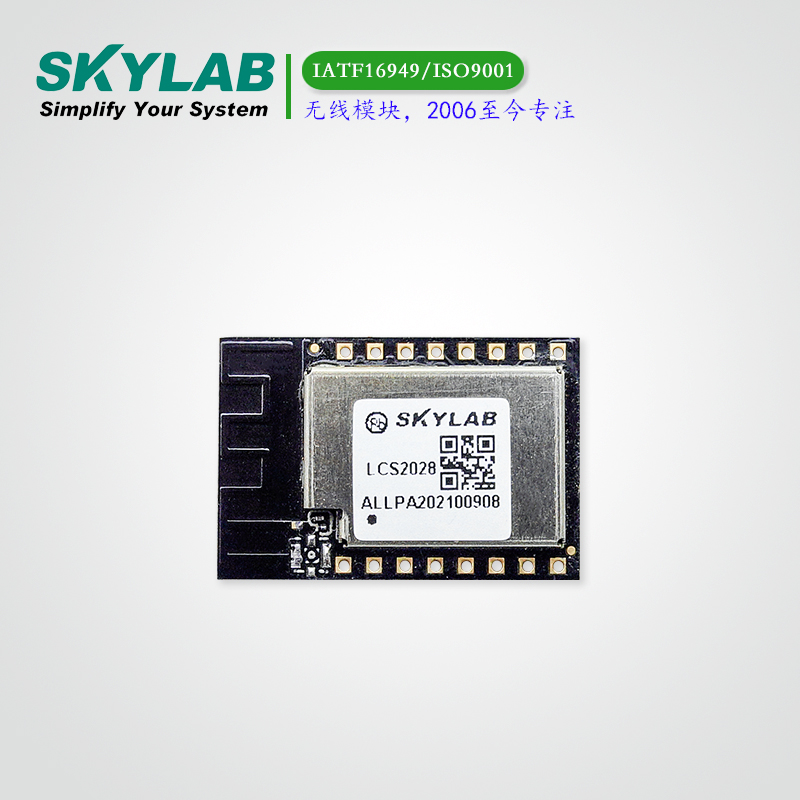

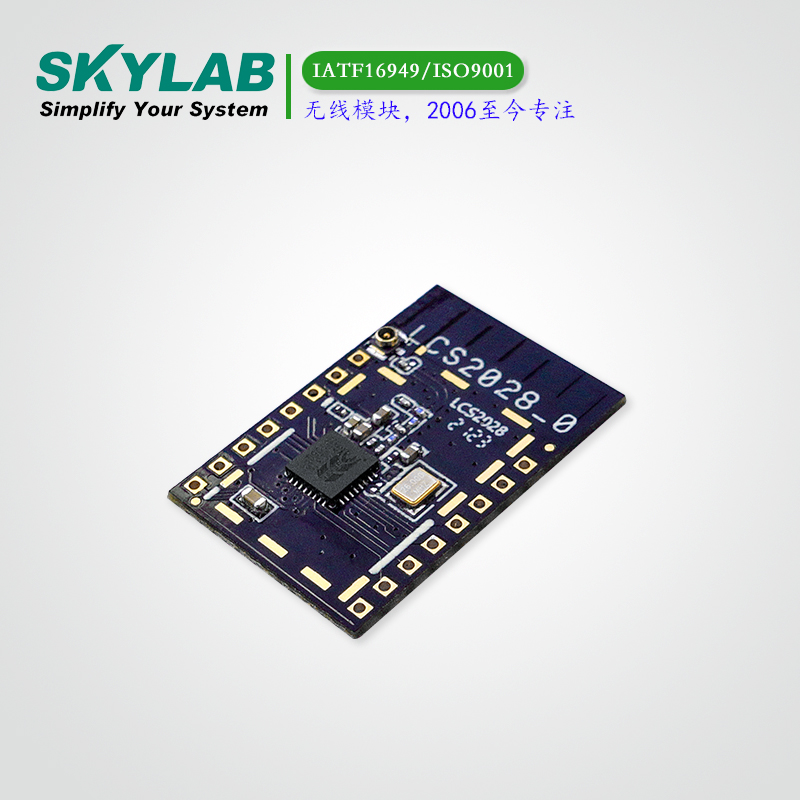

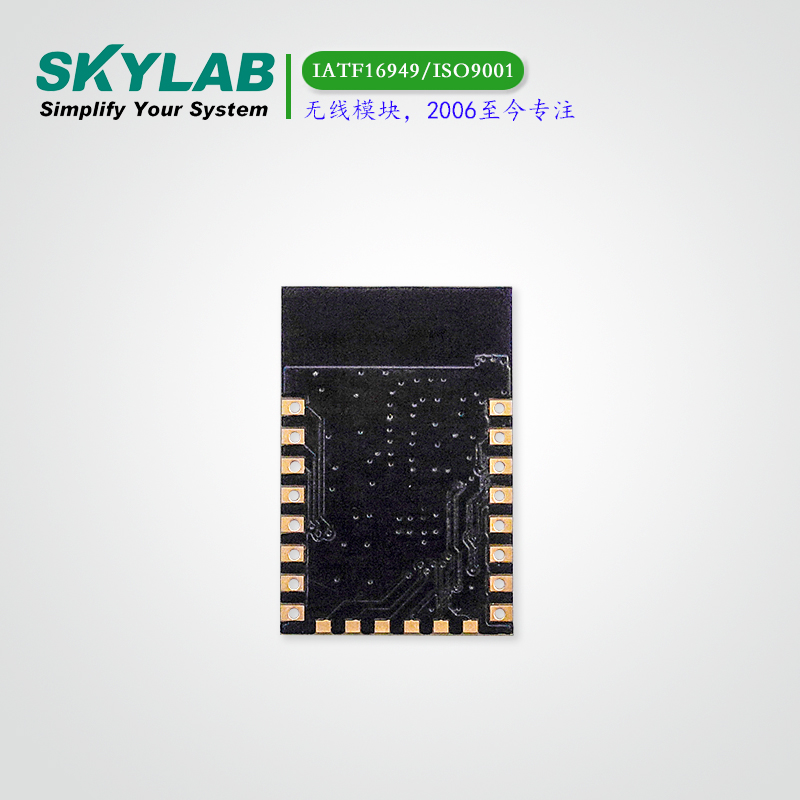

WiFi+蓝牙组合模块LCS2028

WiFi+蓝牙组合模块LCS2028

WiFi+蓝牙双模,UART,智能家居
尺寸:24.0*16.0*3.2(mm)
浏览次数:0

产品描述

低成本WiFi模块LCS6260简介

LCS2028 是一款基于蓝牙双模5.1 和Wi-Fi 802.11n 芯片研发推出的单频WiFi+双模蓝牙二合一组合模块集成了完成完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源,可以支持AP 和STA 双角色连接,并同时支持经典蓝牙和低功耗蓝牙连接。运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM,可以使得芯片支持云连接。

LCS2028 拥有丰富的外设,如PWM、I2C、UART、SPI、SDIO 以及IrDA。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式,以支持电机和灯带驱动

LCS2028 内部集成了基于优先级的Wi-Fi 和蓝牙共存控制模块,实现实时的优先级和收发调度。LCS2028 可以提供当前收发器的收发状态指示,从而支持外部的PA 和LNA 扩展

LCS2028 内嵌eFUSE 并支持FLASH 内的OTP 读写,可以用于提供唯一序列号、代码加密并保护调试接口安全。内部集成了真随机数发生器和安全模块,保证通信的安全和快速的身份验证和网络连接。

LCS2028 支持低功耗睡眠模式,MCU 可以进入睡眠状态,达到微安级的睡眠电流。LCS2028 支持的深度睡眠模式,可以在几个微安的电流下,运行32 位时钟,并可以被此时钟唤醒或者被任何GPIO 唤醒。

LCS2028是一款外形小巧,支持协议802.11 b / g / n 的单流板载低功耗应用处理器的WiFi模块。它是一个低成本串行WiFi模块,支持UART-WiFi-以太网数据传输。

性能参数

硬件特性

模块

LCS2028

天线类型

PCB Antenna or IPEX Connector

电压

3.3V+/-10%

尺寸(L×W×H)

24.0mm*16.0mm*3.2mm

其他

环境

Operating Temperature: -20~70

Storage Temperature: -40~125

Operating Humidity: 10%~90% non-condensing

Storage Humidity: 5%~90% non-condensing



2.4GHz WiFi特性

无线标准

IEEE 802.11 b/g/n/

频率范围

2.412-2.484GHz

传输速率

IEEE 802.11a Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)

2.4G 接收灵敏度

HT20 MCS7 : -70dBm@10% PER(MCS7)

OFDM 54M: -75dBm@10% PER

CCK, 11M: -88dBm@ 8% PER

无线安全

Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AEShardware encryption

发射功率±2dBm

IEEE 802.11n: 12-14dBm@HT20 MCS7

IEEE 802.11g: 16dBm

IEEE 802.11b: 18dBm

工作模式

Soft AP/ Station

BLE蓝牙参数

条件

最小

典型

最大

单位

工作频率



2402



2480

MHz

空中速率





1



Mbps

发射功率



-20

5

20

dBm

灵敏度







-97

dBm

最大射频信号输入



-10





dBm


应用

物联网                网络消费者设备           计量
楼宇自动化         家庭自动化                  智能家居网关
智能照明            智能插头和灯               传感器网络
工业控制

LCS2028样品申请:https://detail.1688.com/offer/648518244868.html
