北斗授时模块SKG09DT

当前位置:首页 » 产品展示 » GNSS授时模块

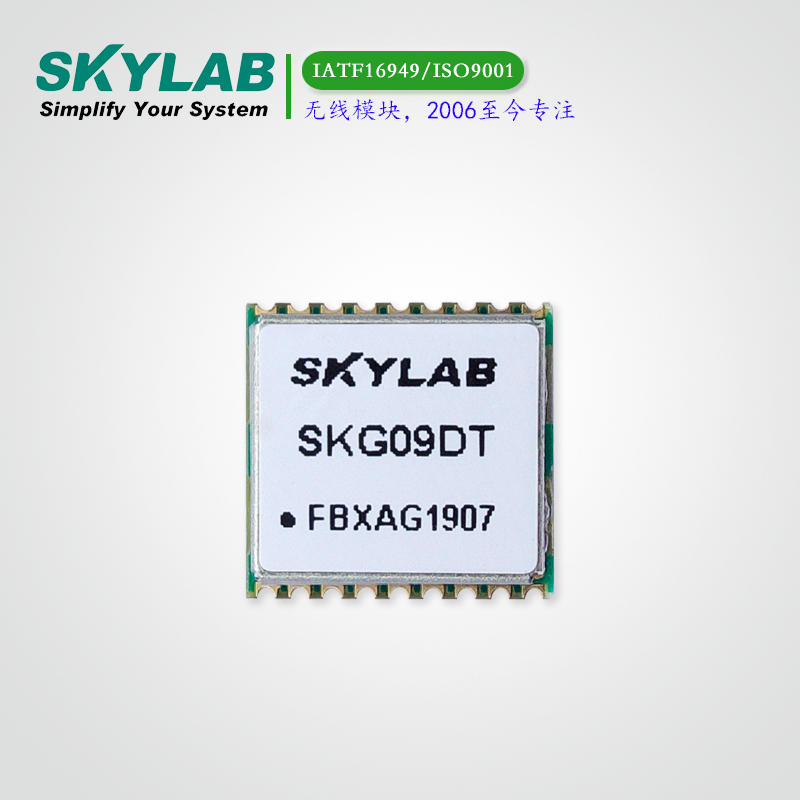

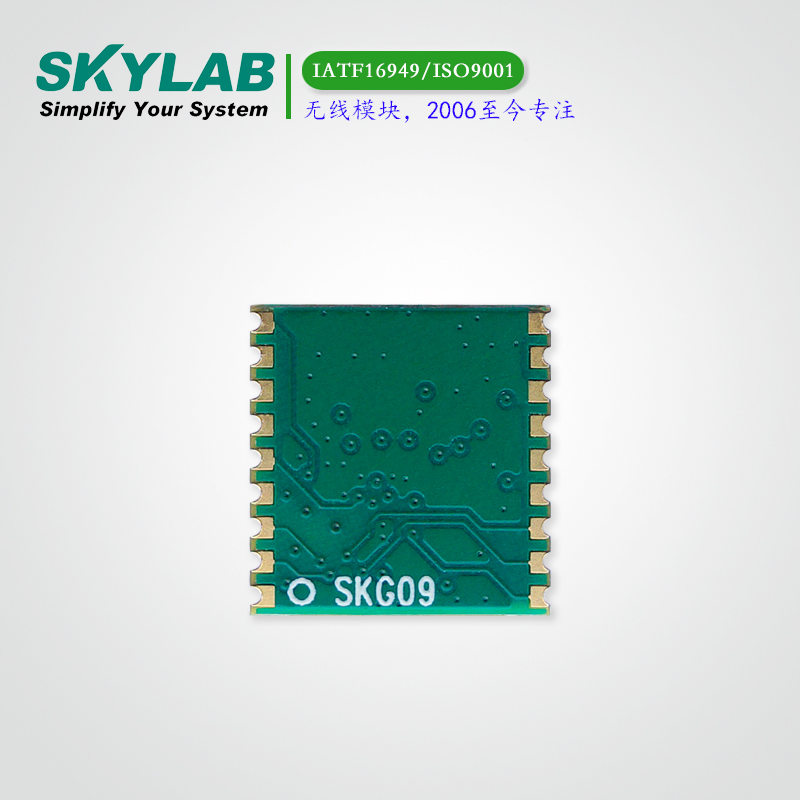

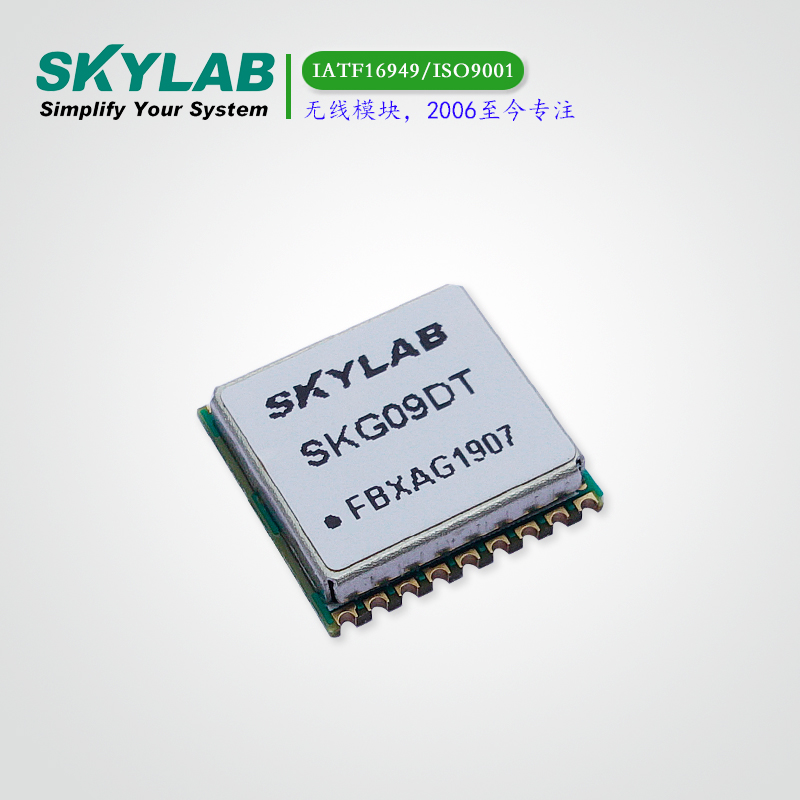

北斗授时模块SKG09DT

工业级,小尺寸,10ns授时精度
尺寸:10.1*9.7*2.2(mm)
浏览次数:1263

产品描述

产品简介

SKG09DT是一款高性能GNSS功能超级一体化解决方案计时模块,具有高灵敏度、超低功耗和小体积特性射频信号通过天线输入模块,像位置、速度和时间这些串行信息通过nmea协议或自定义协议完整的记录下来

它是基于高性能单片机架构,其-165dBm跟踪灵敏度使其定位范围延伸至城市峡谷茂密丛林这些GNSS以前不可能定位的地方小尺寸和低功耗的特性使其能够很容易融入便携式设备里,例如:导航仪,手机、相机和车辆导航系统。

技术参数

参数

规格

接收器类型

GPS L1,BD B1,GALILEO

灵敏度

跟踪

-165dBm

捕获

-148dBm

精度

定位精度

2.5m

速度精度

0.1m/s

PPS

10ns

首次定位时间

冷启动

23S(开阔天空)

温启动

2-3s

热启动

1s

重新捕获

<1s

功耗

跟踪

23mA@3.3V

捕获

30mA@3.3V

更新速率

最大10Hz

默认 1Hz

运行限制

高度

<18000m

速度

<515m/s

加速度

<4g

数据格式

NMEA 0183 可定制

极限参数

参数

定义

最小值

最大值

单位

电源

供电电压

VCC

-0.3

4.3

V

输入输出

I/O特性

VIO

-0.3

3.6

V

RF输入功率

RF_IN



-40

dBm

静电保护

RF_IN



2000

V

环境

存储温度

Tstg

-40

125

°C

峰值回流焊接温度<10s

Tpeak



260

°C

湿度





95

%


电气特性

参数

定义

条件

最小值

典型值

最大值

单位

电源电压

Vcc



3

3.3

4.2

V

输入高压

VIH



2



3.6

V

输入低压

VIL



-0.3



0.8

V

输出高压

VOH



2.4



3.1

V

输出低压

VOL



-0.3



0.4

V

工作温度

Topr



-40



85

°C



SKG09DT样品申请:https://detail.1688.com/offer/602757523991.html
