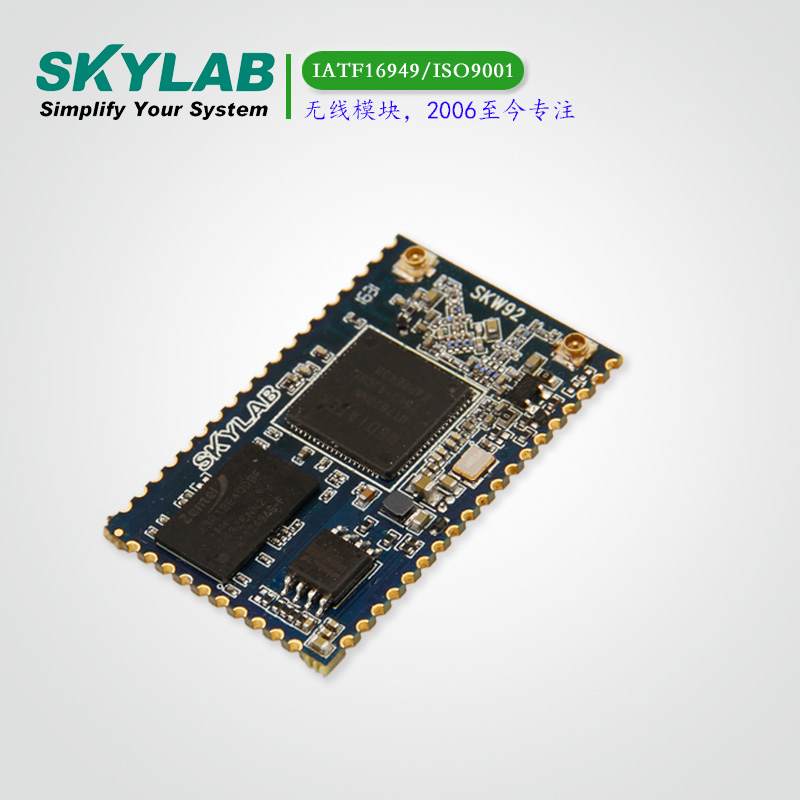

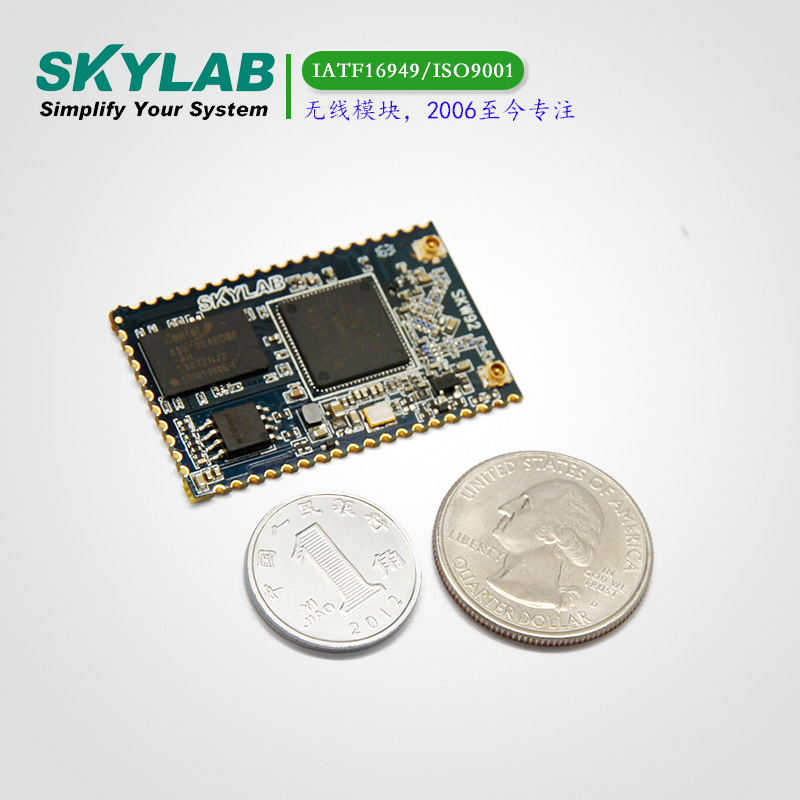

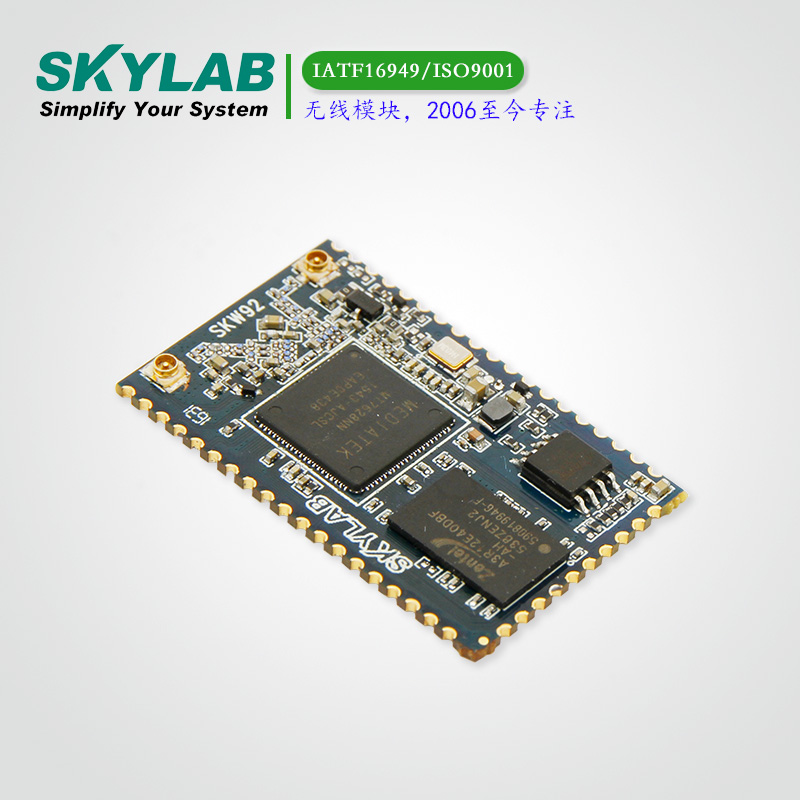

2x2 MIMO WiFi模块SKW92A

当前位置:首页 » 产品展示 » WiFi 模块

2x2 MIMO WiFi模块SKW92A

MT7628N AP,5种工作模式
尺寸:50*25 * 3.0(mm)
浏览次数:5022

产品描述

WIFI模块SKW92A简介
        SKW92A集成了802.11n MAC和基带,1 2.4GHz无线广播设备和前端模组, 1580MHz MIPSCPU, 1个高速以太网PHY。该模块工作只需外部提供3.3V电源,适用于低功耗,低成本,高集成AP的电子设备。

        SKW92A802.11n Wi-Fi标准下,20MHz的频宽能达到144Mbps数据传输速度,40MHZ的频宽能达到300Mbps数据传输速度。该模块支持桥接,AP Client,网关模式。它的高性能能够处理多种高级应用,例如:路由器,安全和VoIPSKW92A拥有多种接口并支持各种应用,例如:用于访问外部存储器和3G / TLE调制解调器的USB端口。 SKW92A尤其在IOT领域,应用范围广泛。


WiFi模块SKW92A规格参数

Hardware Features

Model

SKW92A

Antenna Type

IPEX

Chipset solution

MT7628N

Voltage

3.3V±5%

Dimension(L×W×H)

40.5mm*25.0mm*3.0mm

Wireless Features

Wireless Standards

IEEE 802.11b/g/n

Frequency Range

2412GHz---24884MHz

Data Rates

IEEE 802.11b : 1,2,5.5,11Mbps

IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n :  MCS0--MCS7 @ HT20

               MCS0--MCS7  @ HT40

Receiver Sensitivity

HT40 MCS7 :   -70dBm@10% PER(MCS7)

HT20 MCS7 :   -73dBm@10% PER(MCS7)

54M:           -77dBm@10% PER

11M:          -89dBm@ 8% PER

Modulation Technique

DSSS (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

Wireless Security

WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI

Transmit Power

IEEE 802.11n:      16dBm @HT20/40 MCS7

IEEE 802.11g:      16dBm @54MHz

IEEE 802.11b:      18dBm @11MHz

Work Mode

Bridge/Gateway/AP Client

Others

Certification

RoHS

Environment

Operating Temperature: -20~55

Storage Temperature: -40~125

Operating Humidity: 10%~90% non-condensing

Storage Humidity: 5%~90% non-condensing



应用
USB WiFi摄像头

 IOT
 AP Wi-Fi
 3G/4G Wi-Fi 路由器
 中继器
 楼宇自动化
 智能家居
 Smart Lighting
 Smart Plug
