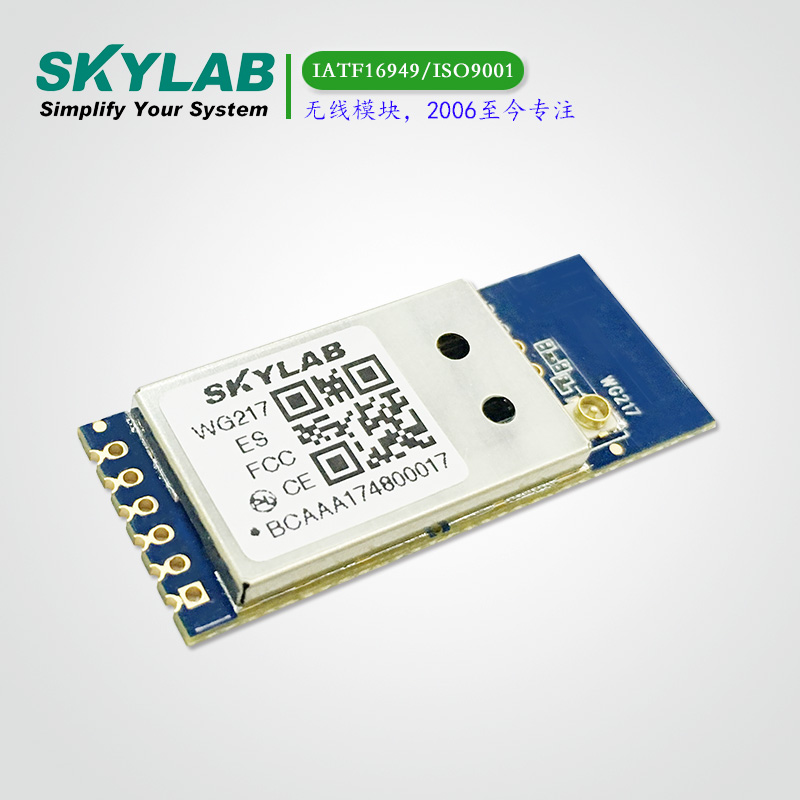

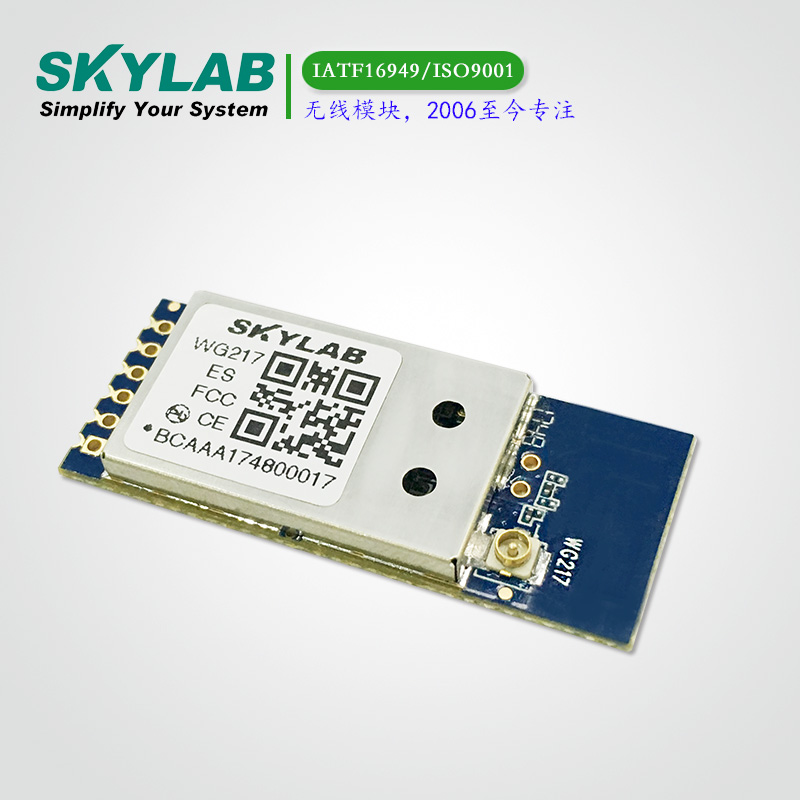

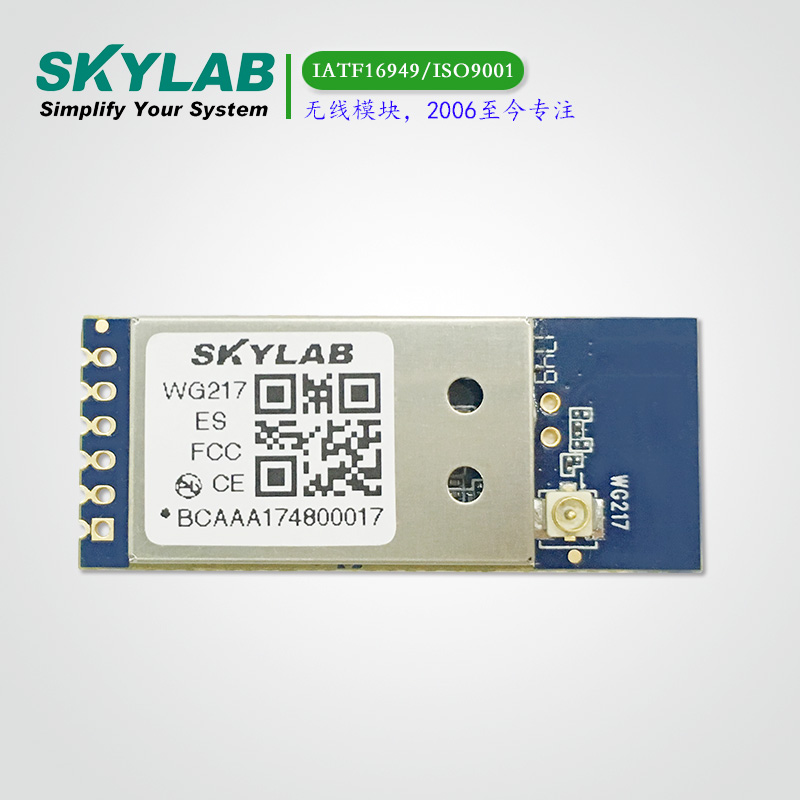

ac usb双频WiFi模块WG217

当前位置:首页 » 产品展示 » WiFi 模块

ac usb双频WiFi模块WG217

USB接口,ac,2.4/5GHz
尺寸:36.0*15.0*3.2(mm)
浏览次数:4861

产品描述

2.4/5g双频ac usb WiFi模块WG217简介

        WG217是一款高集成的USB接口WiFi模块,该模块兼容IEEE 802.11ac 1x1WLANs,数据传输速率为433Mbps,在较长的距离下,也有很好的无线连接功能!

        WG217是以安全,质量,服务以及国际法规为基准而设计,旨在为使用者在任何情况下提供最好的性能,支持AP/Ad-Hoc / Infrastructure 模式。

特性参数

硬件

型号

WG217

天线类型

     IPEX connecter or PCB antenna

电压

3.55.5V

尺寸

36mm*15mm

无线

无线标准

IEEE 802.11 a/b/g/n/ac

频率范围

2.4/5GHz

数据速率

IEEE 802.11a Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

 IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

 IEEE 802.11n/Draft 2.0 Mode: 130Mbps @ HT20

                            150Mbps @ HT40

IEEE 802.11ac Standard Mode: 433Mbps @VHT80

2.4 G接收灵敏度

HT40 MCS15:  -69dBm@10% PER(MCS7)

HT20 MCS15 :  -72dBm@10% PER(MCS7)

 54M:           -74dBm@10% PER

 11M: -89dBm@ 8% PER

5G 接收灵敏度

VHT80 MCS15: -59dBm@10% PER(MCS9)

HT40 MCS15:  -68dBm@10% PER(MCS7)

 OFDM 54M:    -75dBm@10% PER

 OFDM 6M:     -90dBm@ 8% PER

调制

802.11 Legacy b/g/n

  DSSS (DBPSK, DQPSK, CCK)

  OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

  802.11ac

   OFDM (256-QAM)

安全

Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AES hardware encryption

5GHZ 功率

  IEEE 802.11ac:  11-14dBm @AC80 MCS7

2.4GHZ 功率



  IEEE 802.11n:   14-17dBm @HT40 MCS7

14-17dBm@HT20 MCS7

  IEEE 802.11g:  15-17dBm

  IEEE 802.11b:  16-20dBm

工作模式

AP/Ad-Hoc / Infrastructure mode

其他

功率@25°C

Status

POWER

2.4G/mA

5G/mA

Transmission

HT40/MCS 15

5.0V

150

160

Receiving

HT40/MCS15

5.0V

90

90

系统支持

Windows 7(32/64bits), Windows Vista(32/64bits), Windows XP(32/64bits), Windows 2000,Linux,Android

环境

Operating Temperature: -10~70

Storage Temperature: -40~125

Operating Humidity: 10%~90% non-condensing

Storage Humidity: 5%~90% non-condensing

选型



如:WG217_4P   表示贴片4PIN插针封装,PCB板载天线类型的WG217
