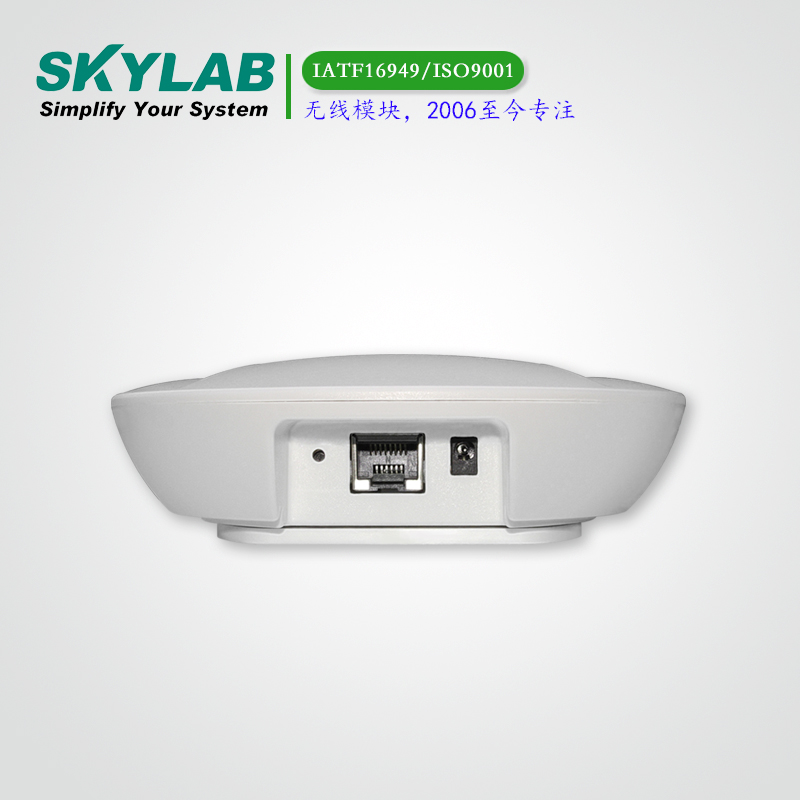

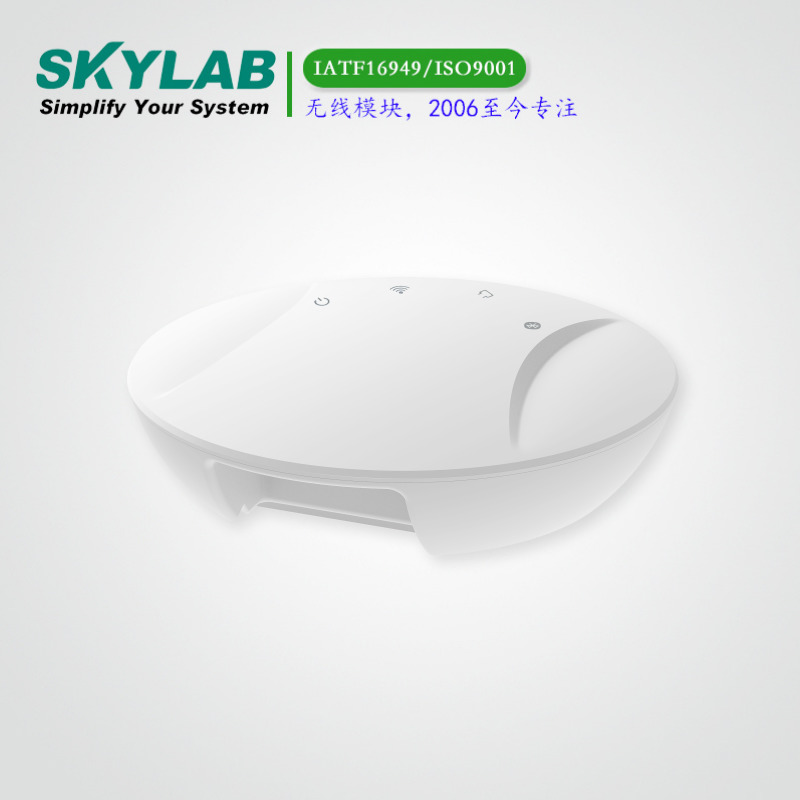

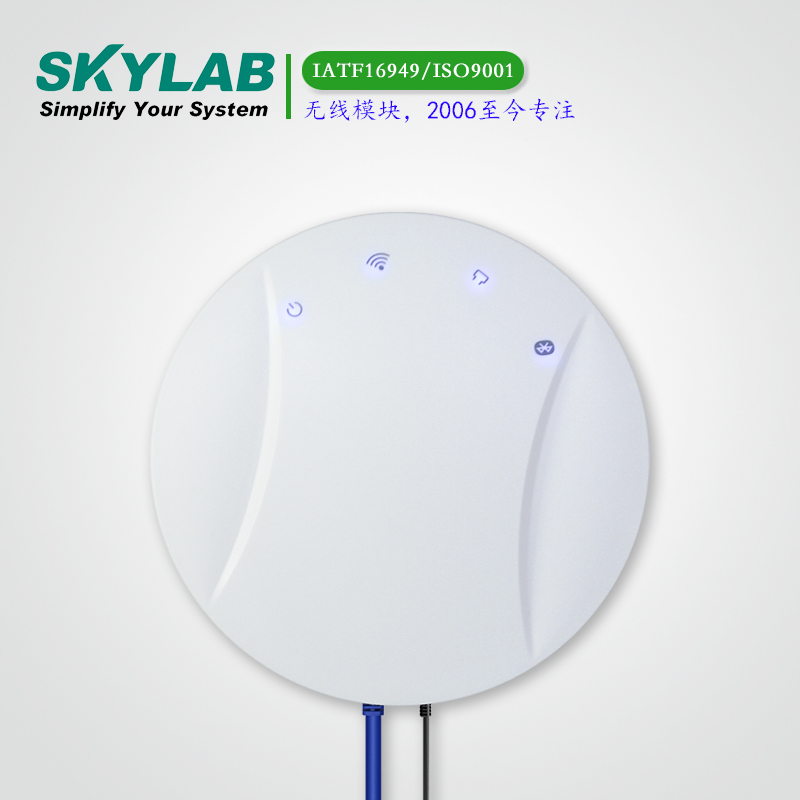

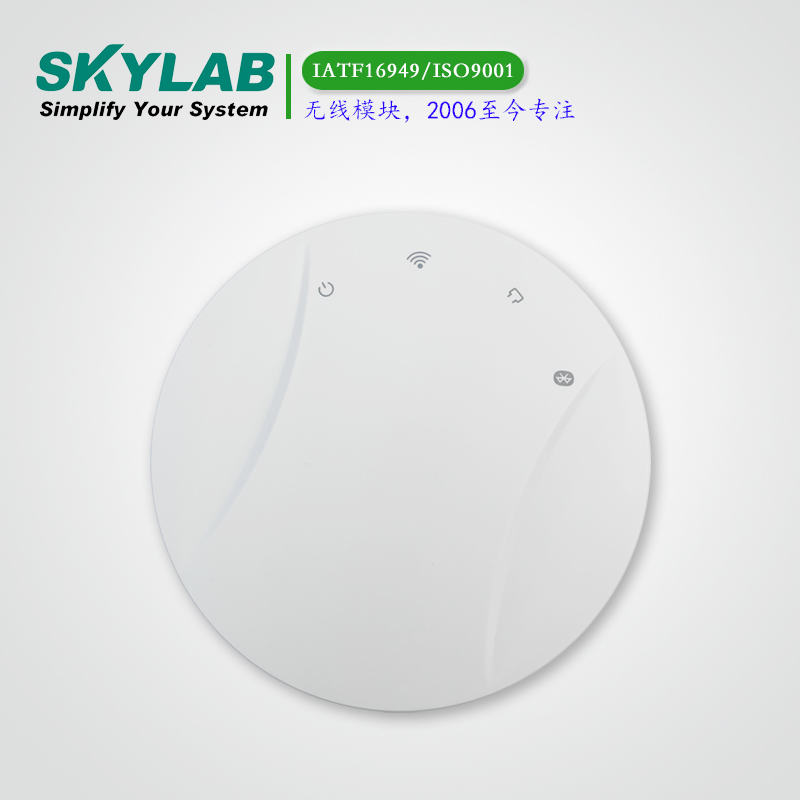

SKYLAB 4G蓝牙网关TD05B

SKYLAB 4G蓝牙网关TD05B

蓝牙+WiFi+4G网关,室内定位
尺寸:110(D)mm,35(H)mm
浏览次数:213

产品描述

蓝牙网关TD05B简介

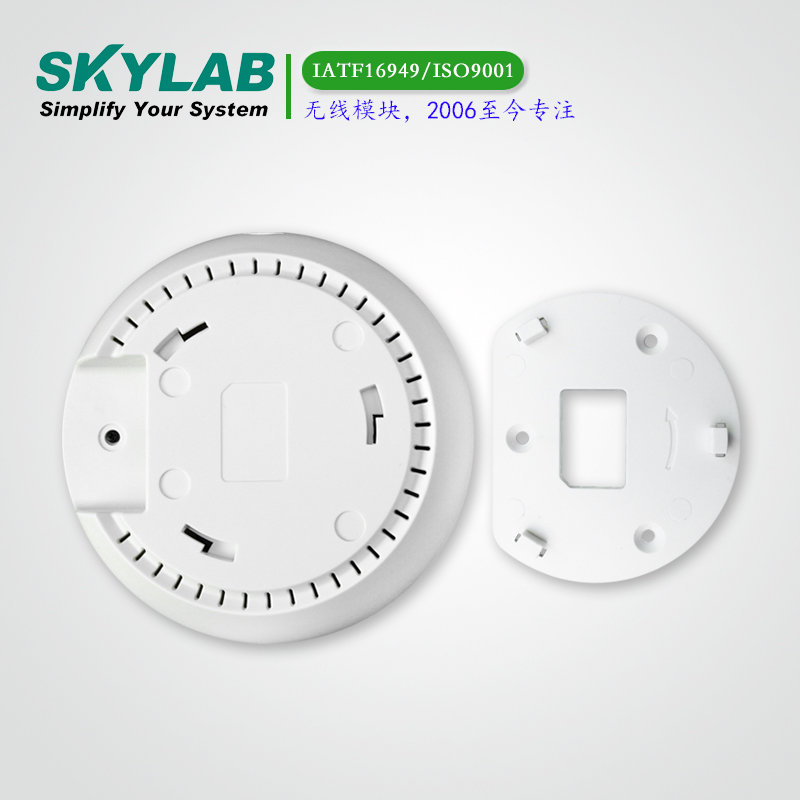

       TD05B是一款集成蓝牙4.2+WiFi+4G的蓝牙网关,能被应用于各种场景,例如:远程控制BLE装置,接收BLE设备发送的数据,并将其发送给服务器……TD05B WiFi部分的数据传输速率能达到100Mbps,蓝牙部分的速率能达到1Mbs。TD05B有两种联网方式,一种是4G网络数据传输,一种是WiFi无线网络数据传输,仅支持直流5V供电,TD05B和底座可分离,安装方便!

继承了蓝牙、WiFi特性的4G蓝牙网关主要有扫描功能、连接功能、数据传输功能以及室内定位功能。

Notes:出厂默认为4G联网方式,如需通过WiFi无线网络上网,可以通过 http://10.10.10.254,进入4G蓝牙网关的网页端修改配置。


工作示意图

4G蓝牙网关TD05B应用框图

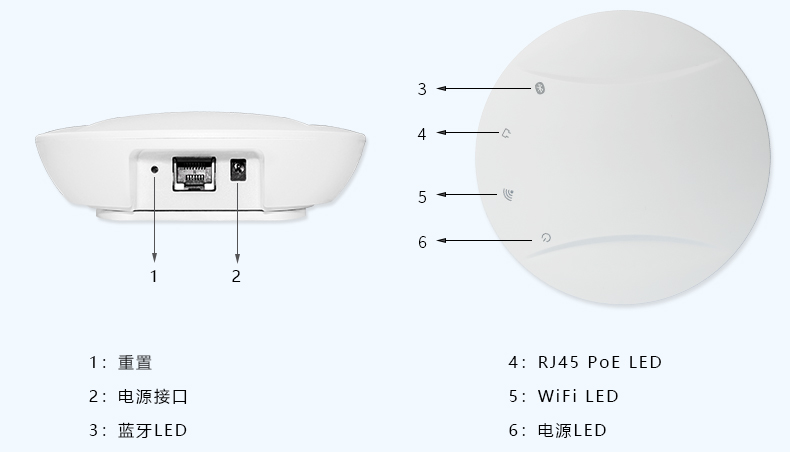

接口信息图



特性参数



尺寸

直径: 110mm; 高: 35mm

供电

DC 4.5-12V

电流

200mA@5V

工作温度

-20℃~70℃

接口

电源口

WiFi

WiFi 标准

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

传输速率

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n : 72Mbps @ HT20

150Mbps @ HT40

灵敏度

HT40 MCS7 : -67dBm@10% PER(MCS7)

HT20 MCS7 : -73dBm@10% PER(MCS7)

54M: -76dBm@10% PER

11M: -91dBm@ 8% PER

发射功率

IEEE 802.11n: 15dBm @HT40 MCS7

15dBm@HT20 MCS7

IEEE 802.11g: 16dBm

IEEE 802.11b: 18dBm

安全

WPA/WPA2, WEP, TKIP, and AES

工作模式

Bridge、Gateway、AP Client

蓝牙

蓝牙标准

Bluetooth ® 4.2

传输速率

1Mbps

安全

AES HW Encryption

连接距离

10m

功耗

-20~+4dBm

4G

工作模式

LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/GSM/CDMA


TD05B室内定位应用

1)TD05B蓝牙部分每秒一次收集有关Beacon的信息,包括RSSI,MAC等。

2)蓝牙部分每秒通过UART串口将Beacon信息发送到WiFi部分。

3)WiFi部分将Beacon信息传输到指定的UDP服务器,并接收服务器返回的信息。

4)UDP服务器分析并计算Beacon信息后,Beacon位置信息可以在前端显示,控制指令也可通过服务器传给蓝牙网关TD05B的WiFi部分,WiFi传输给蓝牙,蓝牙传输给蓝牙设备实现控制(例如:照明灯具等)。




更多信息请下载产品图片边的规格书,或者咨询0755-83408210(右侧的QQ
