QCA9531WiFi模块SKW99

当前位置:首页 » 产品展示 » WiFi 模块

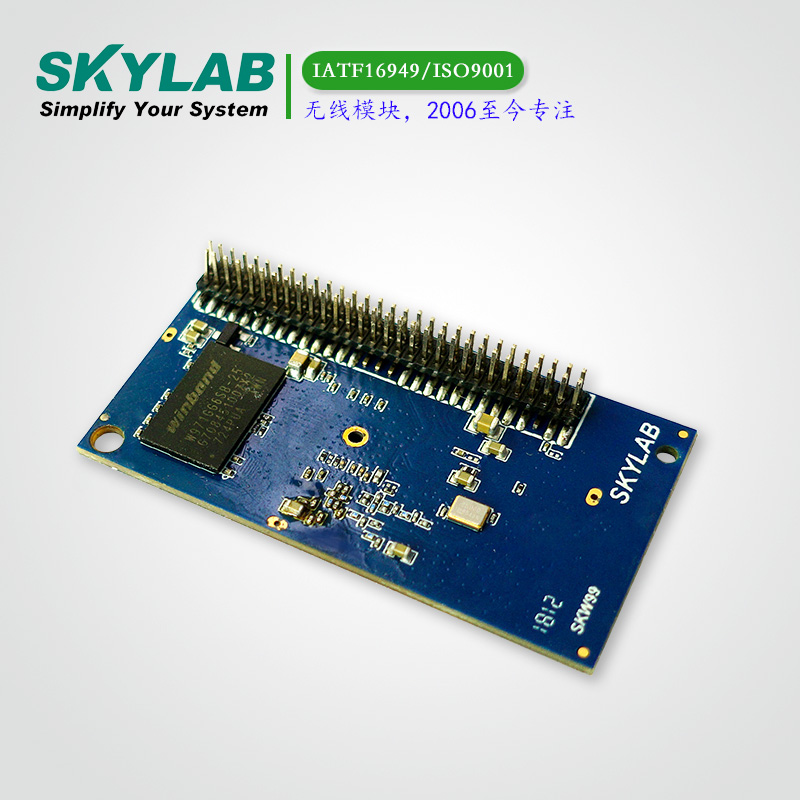

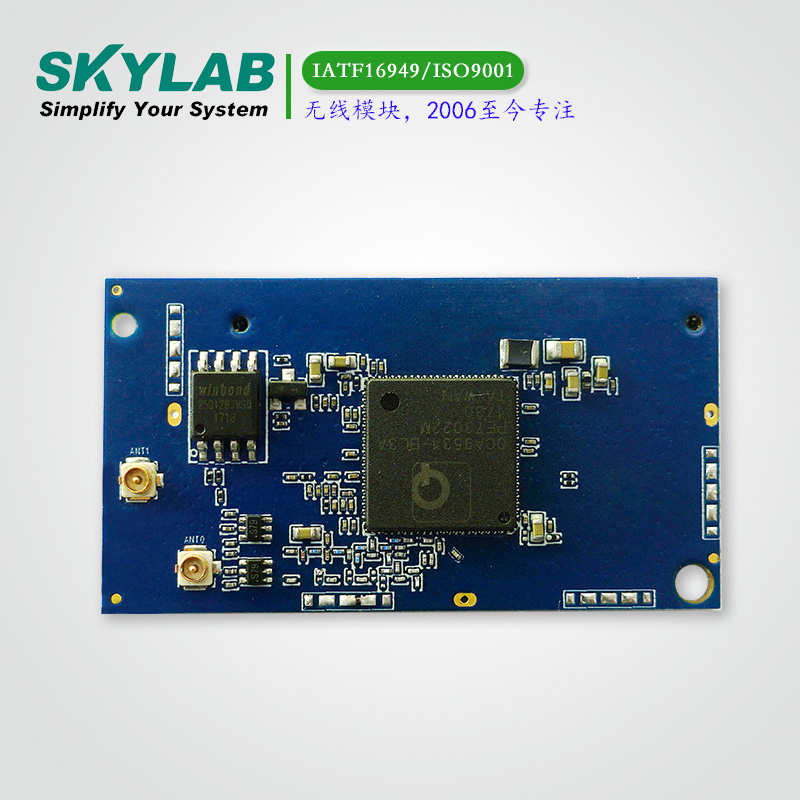

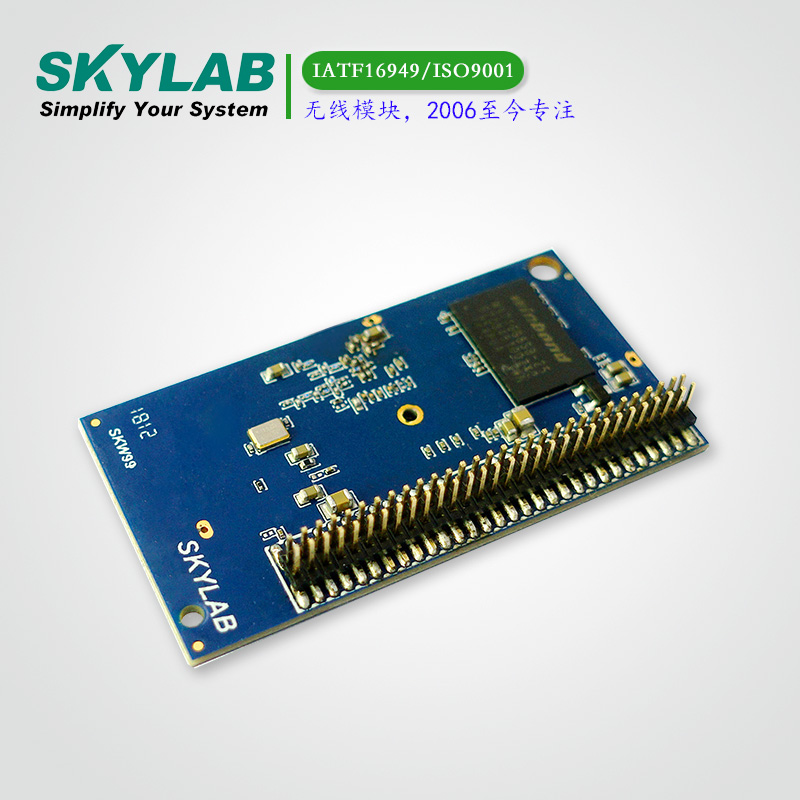

QCA9531WiFi模块SKW99

QCA9531 2x2MIMO
尺寸:48.4* 25.7* 9.0(mm)
浏览次数:2338

产品描述

QCA9531WiFi模块SKW99简介

        SKW99是一款基于高通芯片QCA9531集成的WiFi模块,它符合802.11b/g/n无线标准。在20MHz的带宽下,速率达到144Mbps,在40MHz的带宽下,速率达到300Mbps。它支持bridge模式,AP Client模式和Gateway模式。

        SKW99有2个IPEX座子,可在2.4GHz频道范围内双收双发(2*2MIMO)。SKW99接口丰富:USB,UART,1个WAN,4个LAN,可根据不同的接口做不同的应用,例如:USB接口可接USBdangle或者是USB摄像头,串口(UART)可应用在在物联网的多种设备。



性能参数

硬件

型号

SKW99

天线

IPEX

芯片

QCA9531

电压

3.3V±5%

尺寸

48.4mm*25.8mm*9.0mm

无线

无线标准

IEEE 802.11b/g/n

频率范围

2.412GHz---2.484GHz

速率

IEEE 802.11b : 1,2,5.5,11Mbps

IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n : MCS0--MCS7 @ HT20

MCS0--MCS7 @ HT40

接收灵敏度

HT40 MCS7 :   -69dBm@10% PER(MCS7)

HT20 MCS7 :   -71dBm@10% PER(MCS7)

54M:        -75dBm@10% PER

11M:        -88dBm@ 8% PER

调制技术

DSSS (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

安全

WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI

传输功率

IEEE 802.11n:  13-16dBm @HT20/40 MCS7

IEEE 802.11g:  14-17dBm @54MHz

IEEE 802.11b:  16-20dBm @11MHz

工作模式

Bridge/Gateway/AP Client

其他

证书

RoHS

环境

工作温度: -20~70

存储温度: -40~85

工作湿度: 10%~90% 不凝露

储存湿度: 5%~90%不凝露



应用:

USB WiFi摄像头            物联网                     WiFi AP

3G/4G WiFi路由器        WiFi中继器             楼宇自动化

家庭自动化                    智能家居网关          工业控制
