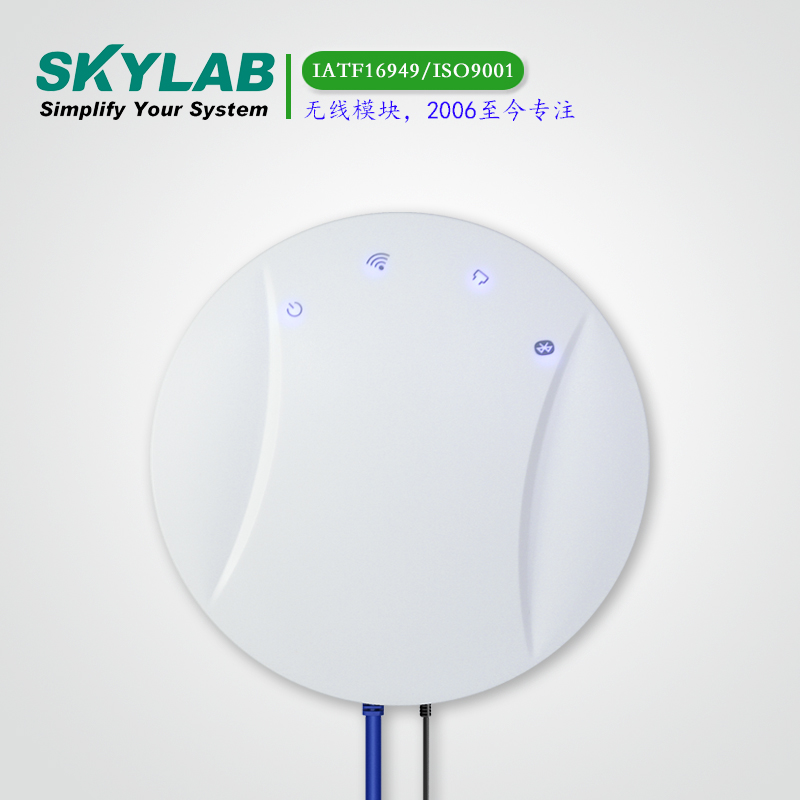

SKYLAB蓝牙网关TD05

SKYLAB蓝牙网关TD05

蓝牙+WiFi网关,室内定位
尺寸:110(D)mm,35(H)mm
浏览次数:9598

产品描述

蓝牙网关TD05(A)简介

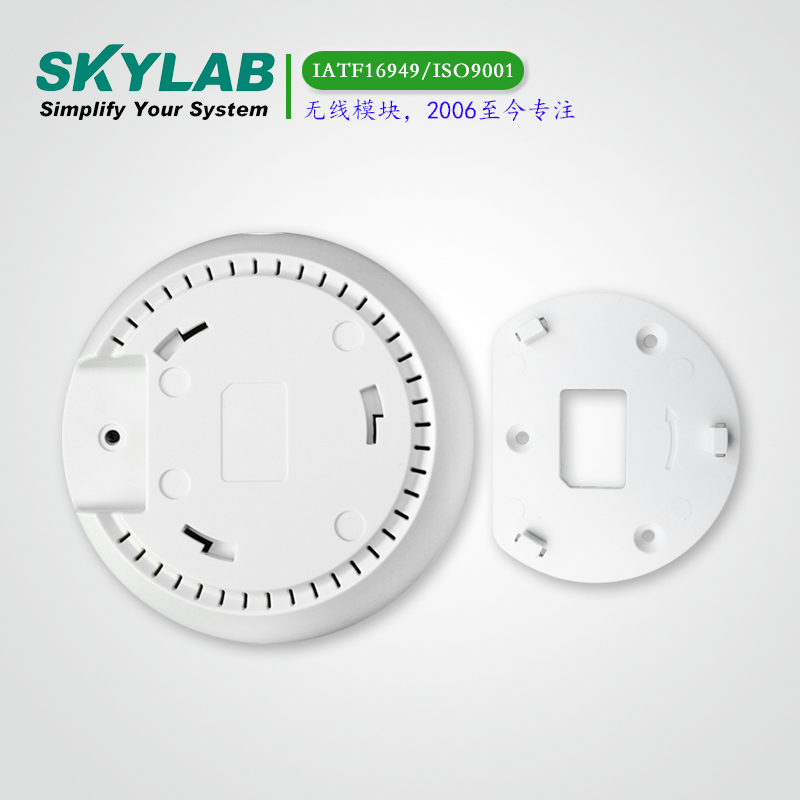

        TD05是一款蓝牙网关,能被应用于各种场景,例如:远程控制BLE装置,接收BLE设备发送的数据,并将其发送给服务器……TD05 WiFi部分的数据传输速率能达到100Mbps,蓝牙部分的速率能达到1MbsTD05有两种供电方式,一种是直流5V供电,一种是POE服务器供电!TD05和底座可分离,安装方便!

        继承了蓝牙、WiFi的蓝牙网关主要有扫描功能连接功能数据传输功能以及室内定位功能

        TD05与TD05A的区别在于传输的距离,TD05A能传输100m左右(理想条件)



工作示意图

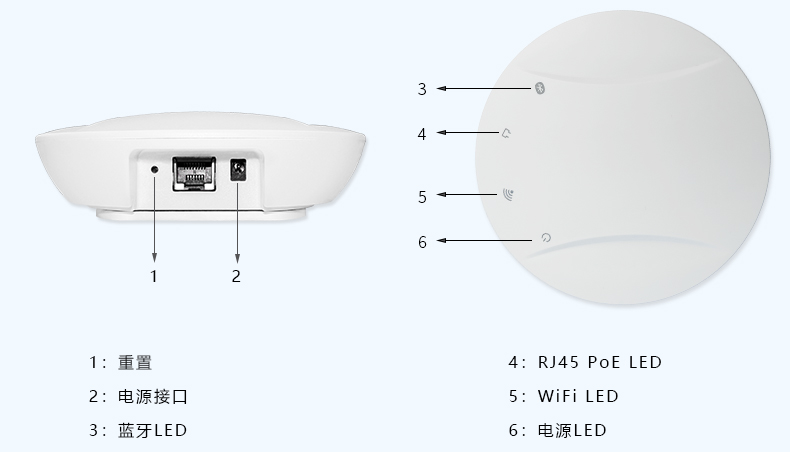

接口信息图



特性参数



尺寸

直径: 110mm; : 35mm

供电

DC3.5-5.5VPOE Switch up to 57V

电流

200mA@5V

工作温度

-20~70

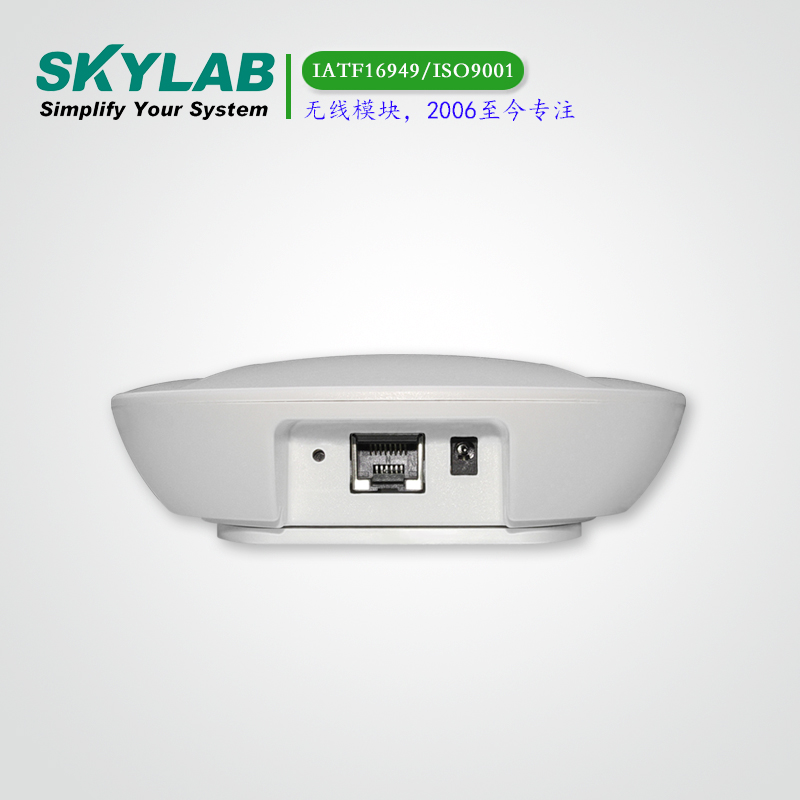

接口

WAN口和电源口

WiFi

WiFi 标准

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

传输速率

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n : 72Mbps @ HT20

150Mbps @ HT40

灵敏度

HT40 MCS7 : -67dBm@10% PER(MCS7)

HT20 MCS7 : -73dBm@10% PER(MCS7)

54M: -76dBm@10% PER

11M: -91dBm@ 8% PER

发射功率

IEEE 802.11n: 15dBm @HT40 MCS7

15dBm@HT20 MCS7

IEEE 802.11g: 16dBm

IEEE 802.11b: 18dBm

安全

WPA/WPA2, WEP, TKIP, and AES

工作模式

BridgeGatewayAP Client

蓝牙

蓝牙标准

Bluetooth ® 4.2

传输速率

1Mbps

安全

AES HW Encryption

连接距离

10m

功耗

-20~+4dBm

TD05室内定位应用

移动的蓝牙设备Beacon进入某个蓝牙网关TD05的范围,和蓝牙网关的蓝牙部分进行连接,并将传输当前数据

蓝牙网关的蓝牙部分接收到数据,和WiFi模块通过串口连接并传输数据

1、蓝牙网关WiFi部分通过无线路由器将数据上传到服务器(此时TD05需要DC_5V供电)   2、蓝牙网关WiFi部分通过RJ45连接POE交换机将数据上传到服务器(此时TD05可直接用POE供电)

④:控制端加载服务器数据,并对当前的情况进行控制修改

⑤:服务器经过计算和分析将蓝牙设备Beacon的定位信息在前端显示,控制指令也可通过服务器传给蓝牙网关TD05WiFiWiFi传输给蓝牙,蓝牙传输给蓝牙设备实现控制

推荐方案:作用于健身房的健康守护神——SKYLAB蓝牙网关

如何实施有效的企业资产管理策略__SKYLAB蓝牙网关?

智能楼宇数据采集方案中蓝牙网关的应用分析

如何搭建最小室内定位演示环境_SKYLAB


更多信息请下载产品图片边的规格书,或者咨询0755-83408210(右侧的QQ
