模块测试|QCA9531 WiFi模块SKW99怎么测试模块吞吐量

2023-02-22发布者:天工测控 浏览数:

在WiFi模块选型过程中,工程师会关注到WiFi模块的吞吐量,拿到样品之后,也会进行一个模块吞吐量的测试。本篇SKYLAB就从QCA9531 WiFi模块SKW99的测试角度出发,简单介绍一下SKW99怎么测试模块吞吐量。

一、硬件准备


(1)硬件:两台笔记本电脑、一块SKW99_Demo板、一块SKW99模块、两根WiFi天线、一根网线、一个电源线;

(2)接线:USB1外接电源线供5V2A,网线通过网口连接到WiFi模块,SKW99接两个天线。

二、操作步骤

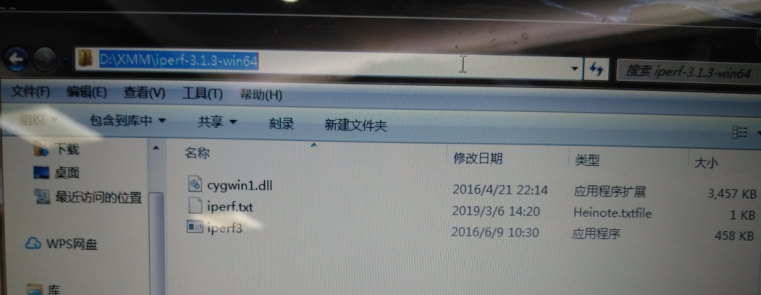

(1)电脑通过网线连接模块的LAN口,并打开电脑内置iperf3文件夹;

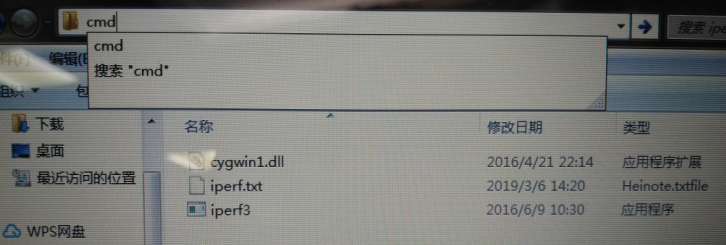

(2)在该电脑上输入“cmd”,并按确认键;

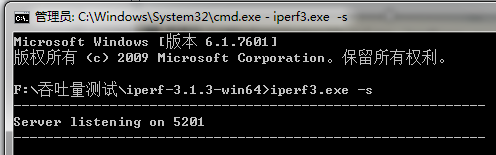

(3)在运行程序中输入“iperf3.exe -s”,按“Enter”键后如图显示。


(4)另一台电脑通过无线连接SKW99模块的WiFi热点,并打开电脑的iperf3文件夹;


(5)在该电脑上输入“cmd”,并按确认键;

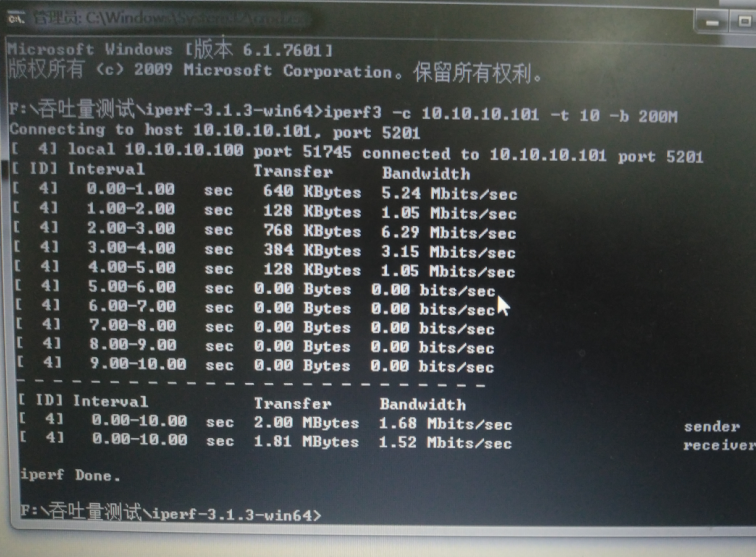

(6)在运行程序中输入“iperf3 -c 10.10.10.101 -t 10 -b 200M”,(“10.10.10.101”是模块给另一台电脑分配的IP地址),按“Enter”键后如图出现如图测试结果。

指令注释:

-t 60 //测试总时长60秒

-u //UDP测试

-i 5 //测试间隔5秒

-P 3 //3条测试线程

-b 10K //每秒最大传输10Kb,显示单位Kbps

-b 10M //每秒最大传输10Mb,显示单位Mbps

综上即基于SKW99模块的吞吐量测试详解,更多有关WiFi模块SKW99的视频传输,智能控制,无线中继,无线路由,视频推流方案等应用的WiFi模块选型问题可戳网站右侧客服QQ或企业微信,SKYLAB将竭诚为您提供专业技术支持。
