QCA9531WiFi模块使用教程_SKW99做中继

发布日期:2018-12-10 浏览次数:1258

QCA9531 WiFi模块SKW99AP、做站点的模块设置,在上两篇文章中有简单介绍,本篇SKYLAB小编接着介绍QCA9531 WiFi模块SKW99做中继的模块设置。

QCA9531WiFi模块SKW99

    简单说下中继模式的应用场景。路由器A发出WiFi信号ap1,然后离它100m远的手机想连接该网络,但是却发现搜不到这个WiFi信号,那么我们就可以在路由器A和手机之间放一个我们的开发板,让它作为WiFi中继。首先,开发板连接路由器A发出WiFi信号,然后开发板再发出一个WiFi信号供手机连接,这样手机就间接的连上了路由器A对应的网络。

下面介绍中继模式的配置方法:

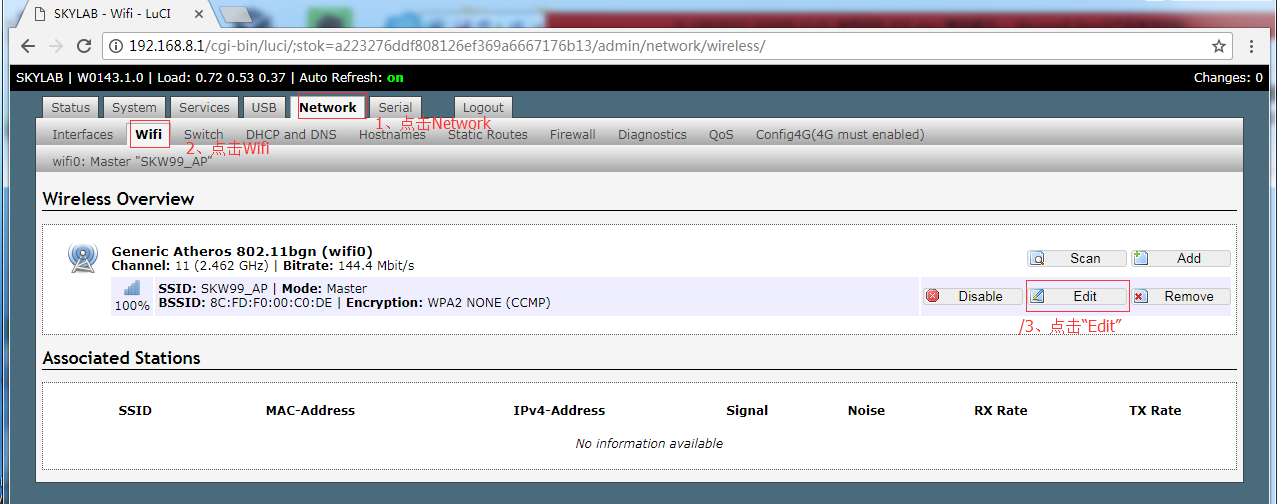

    (1)进入到管理界面后,点击“Network” >> “Wifi”,来到wifi的状态界面。点击“Edit”,进入wifi配置界面。

QCA9531 WiFi模块SKW99做中继

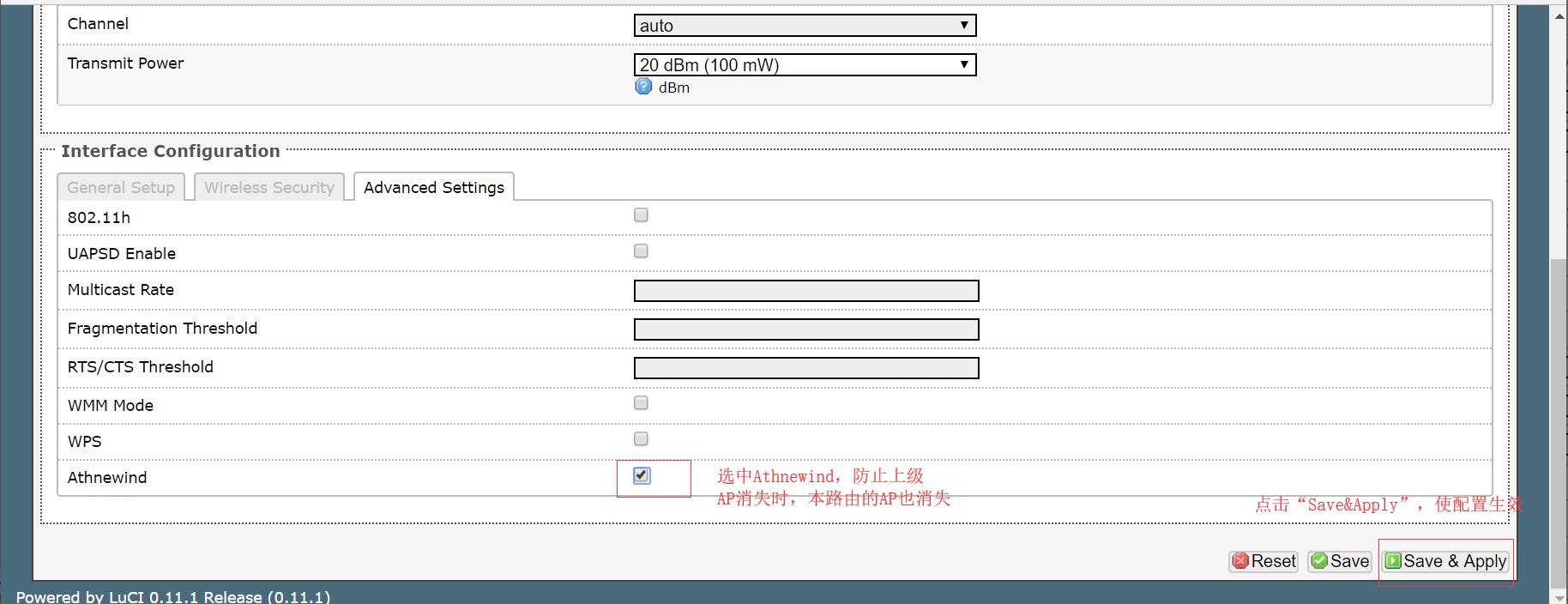

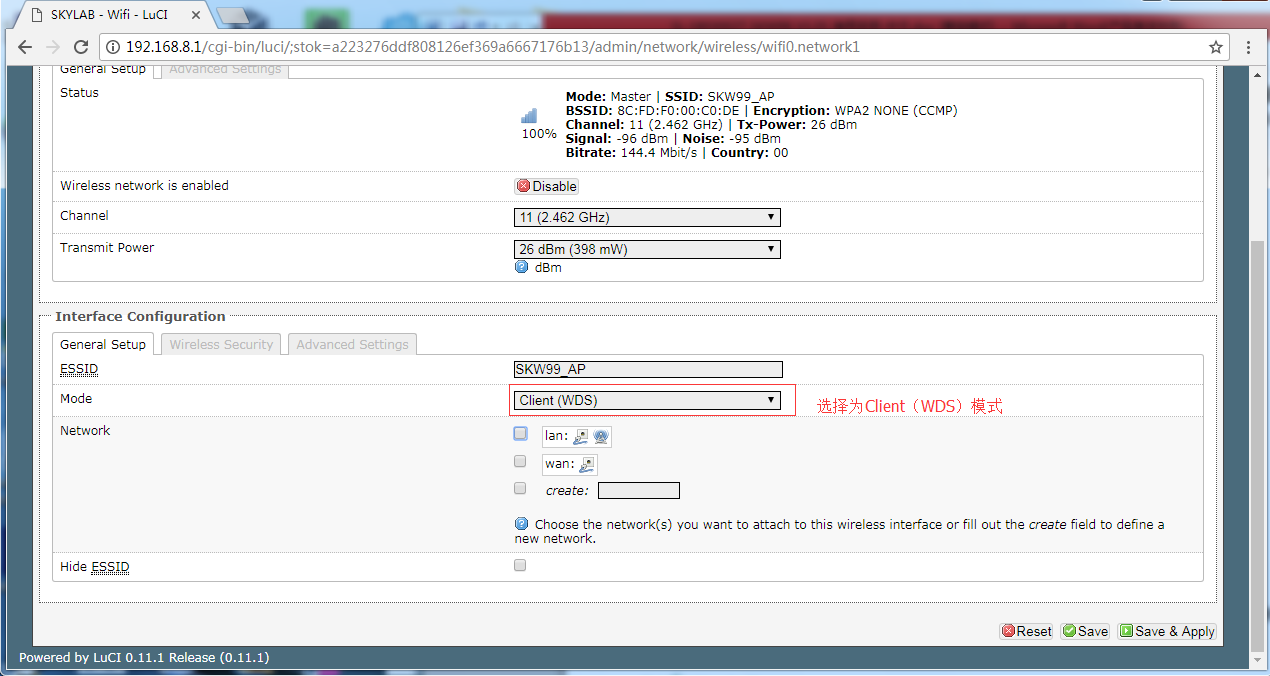

    (2在配置界面,将“Interface Configuration”“General Setup”对应的“Mode”选择为Client(WDS)模式。点击“Advances Settings”,选中“Athnewind”。点击“Save&Apply”

QCA9531 WiFi模块SKW99做中继

QCA9531 WiFi模块SKW99做中继

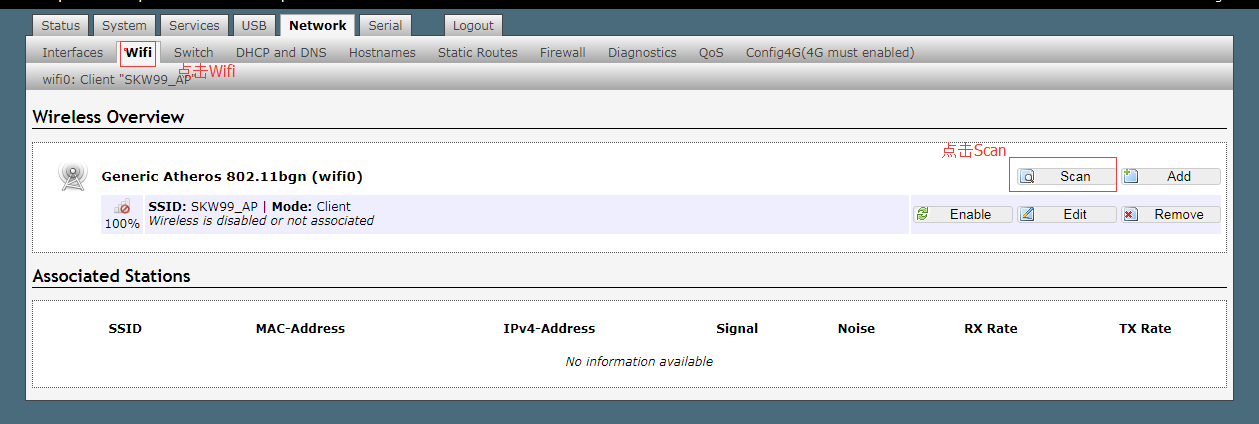

    (3)、点击“wifi”,回到wifi状态界面。点击Scan搜索周围的wifi热点;

QCA9531 WiFi模块SKW99做中继

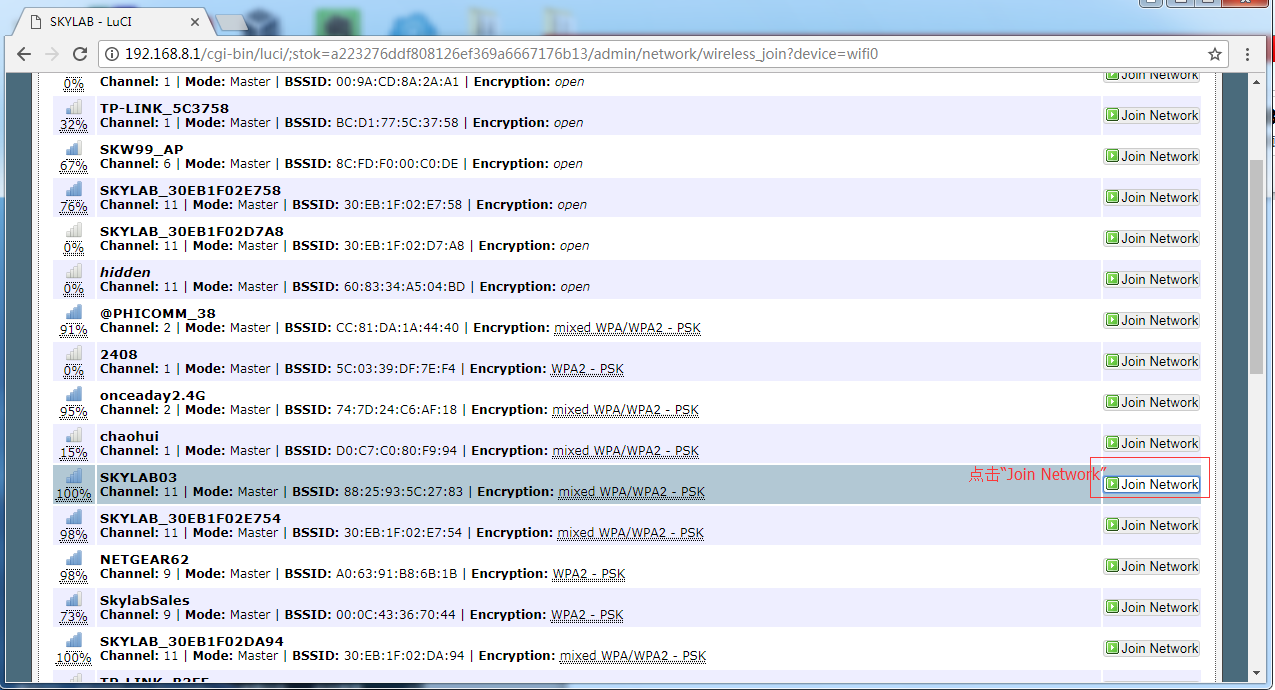

    (4)在Scan列表界面,选择需要连接的热点,点击“Join Network”,进入连接设置界面。

QCA9531 WiFi模块SKW99做中继

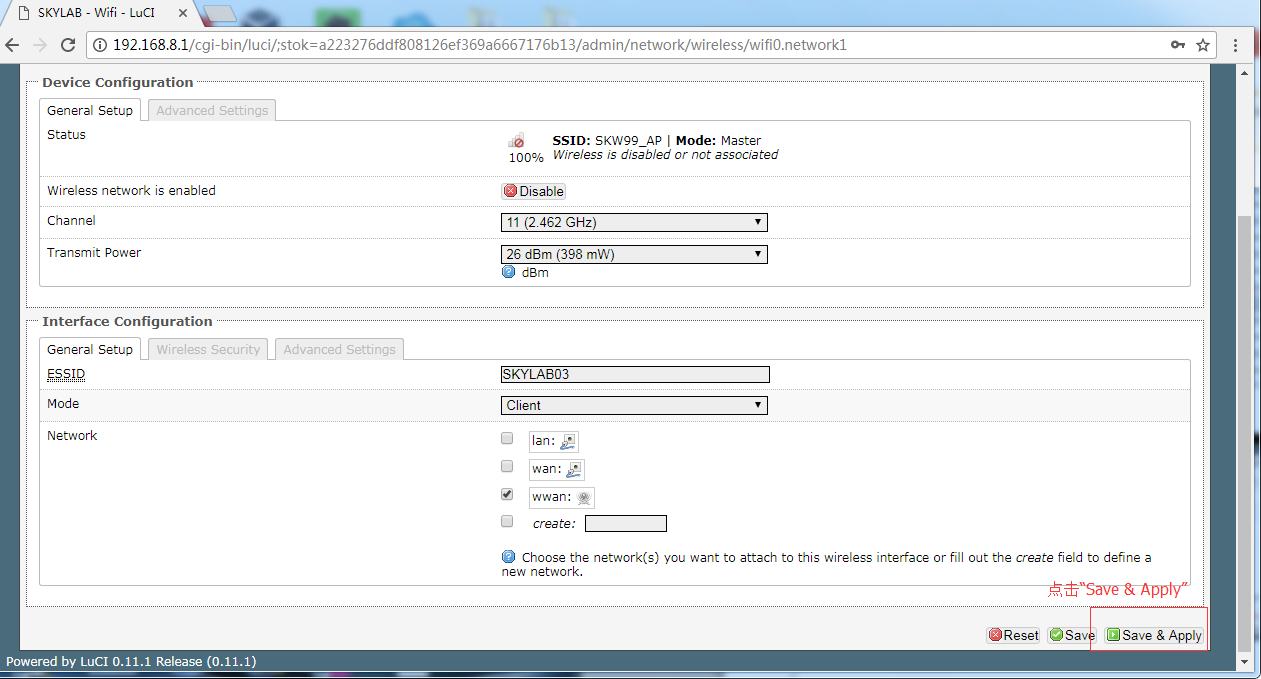

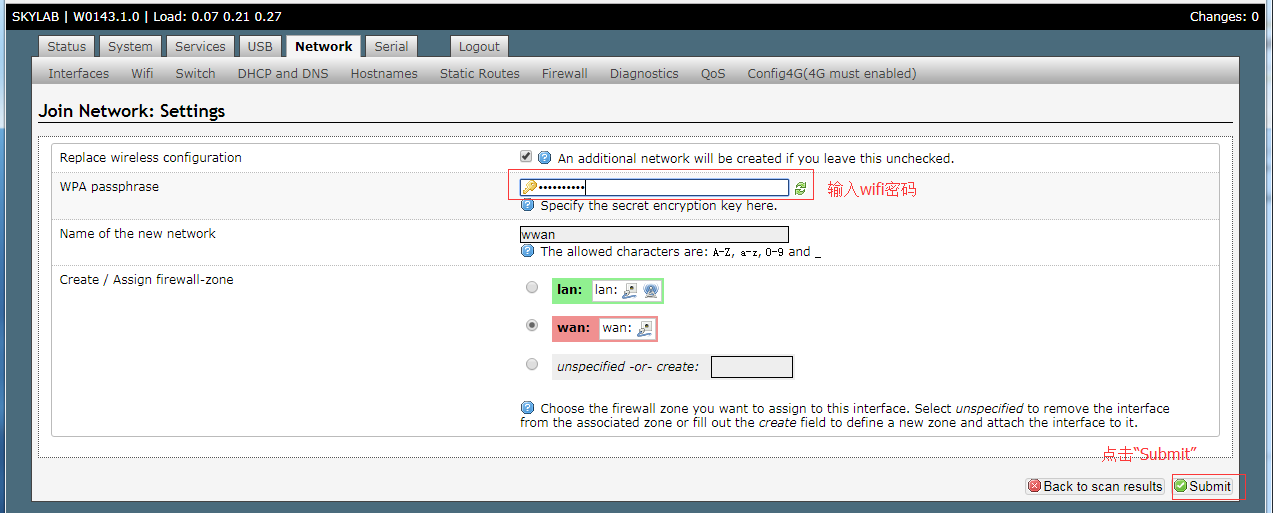

    (5在连接设置界面,输入要连接的WiFi的密码,点击“Submit”,回到wifi配置界面,点击“Save & Apply”

QCA9531 WiFi模块SKW99做中继

QCA9531 WiFi模块SKW99做中继

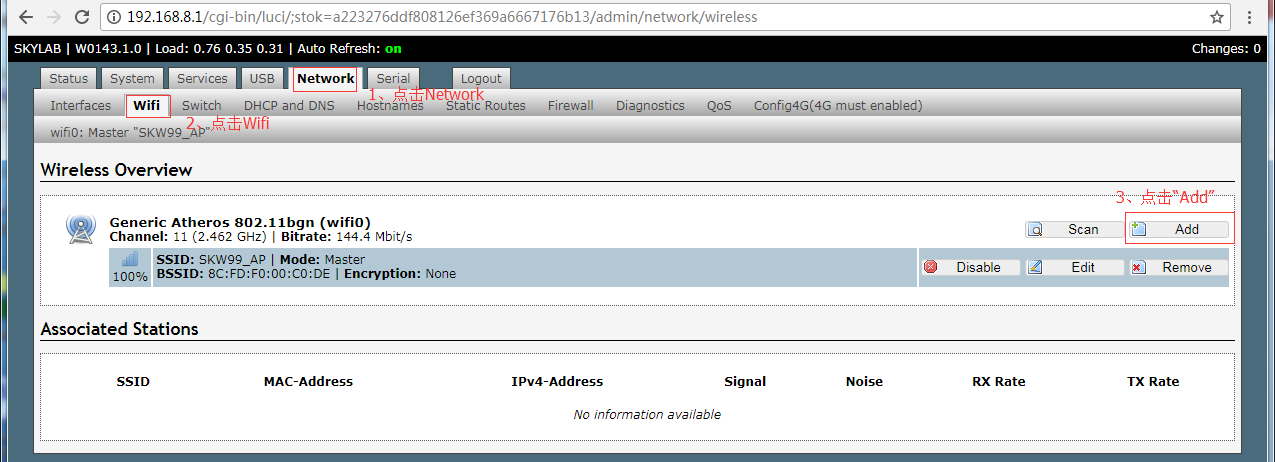

    (6点击“Wifi”,回到wifi的状态界面。点击“Add”,进入新增wifi接口的配置界面。

QCA9531 WiFi模块SKW99做中继

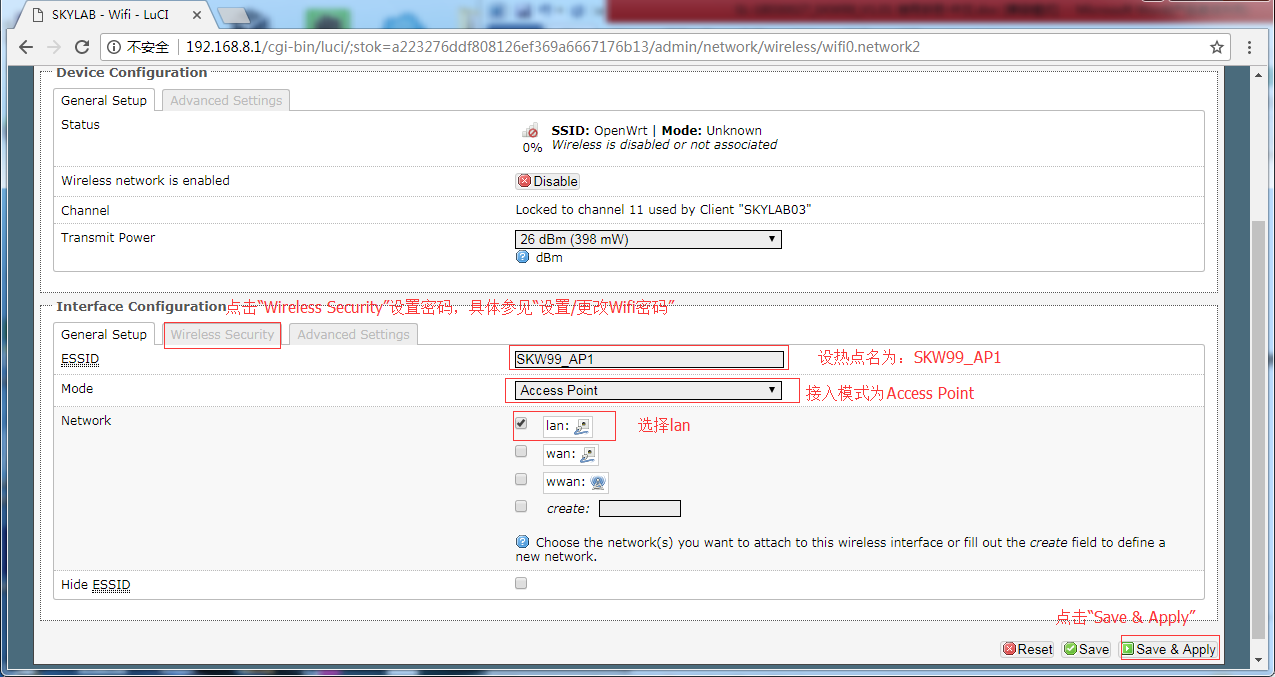

    (7)在配置界面,将“Interface Configuration”“General Setup”对应的“Mode”选择为 “Access Point”模式,“Network”选择为“lan”ESSID输入框输入“SKW99_AP1”。密码的配置,点击“Wireless Security”进行,具体参见修改无线密码一节。点击“Save&Apply”

QCA9531 WiFi模块SKW99做中继

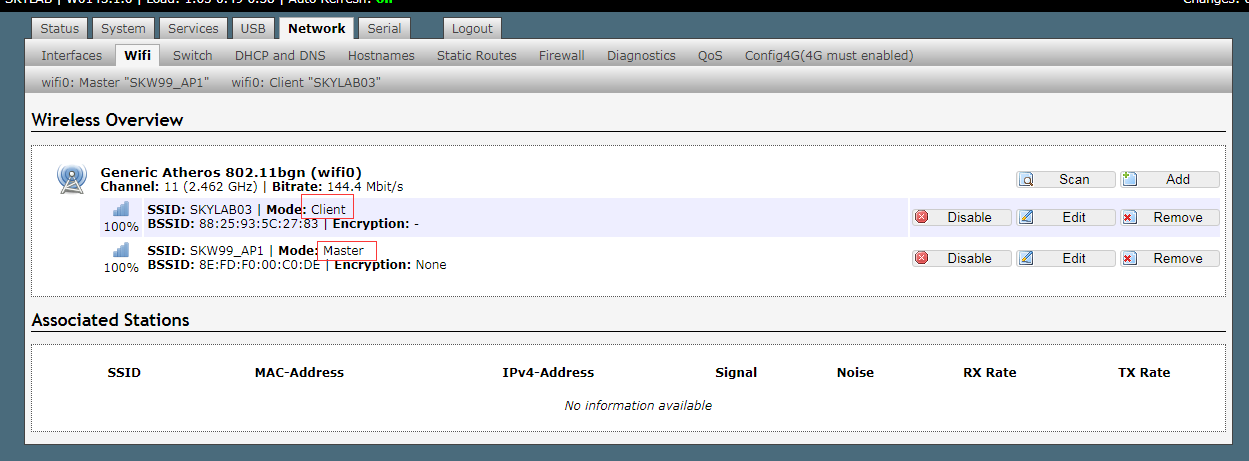

    (8)再次进入“Network”>> “Wifi”界面,我们就可以看到两个SSID,一个工作在client模式,用于连接wifi,一个工作于master模式,用于发出Wifi

QCA9531 WiFi模块SKW99做中继

    经过前面的设置,我们就实现了WiFi中继的功能。此时我们用电脑手机,就能收到开发板发出的“SKW99_AP1”WiFi信号。我们连接它,就能使用路由器的网络来上网了。


     SKYLAB基于QCA9531方案研发推出的WiFi模块共有两款,SKW97和SKW99,两款均可在2.4GHz频道范围内双收双发(2*2MIMO),为方便工程师们做更多基于QCA9531WiFi模块的应用开发,SKYLAB现提供OpenWRT SDK 技术支持,WiFi模块选型热线:0755-83408210
