ac usb双频WiFi模块WG233

当前位置:首页 » 产品展示 » WiFi 模块

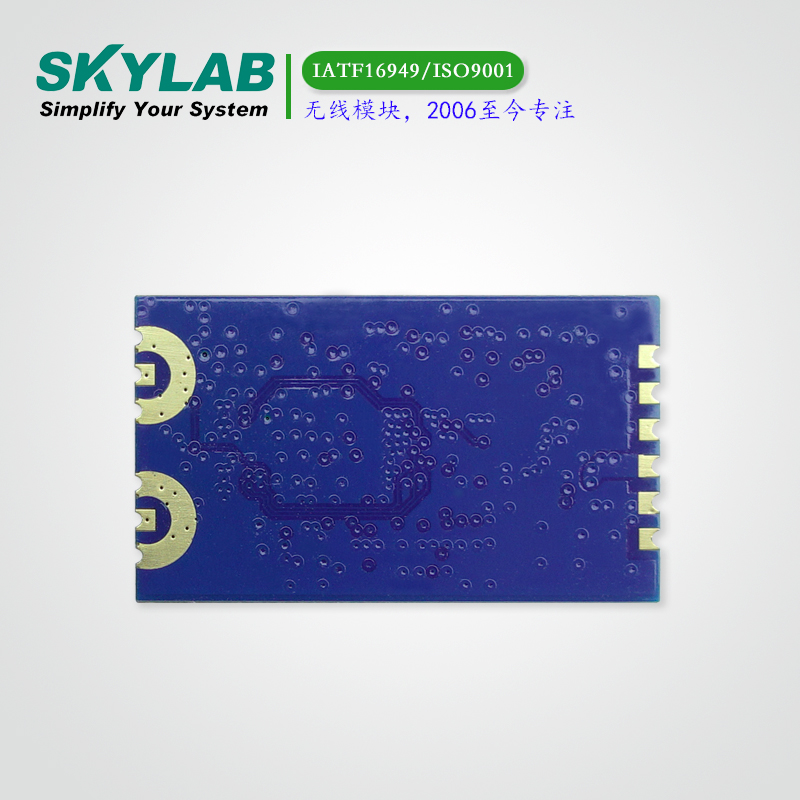

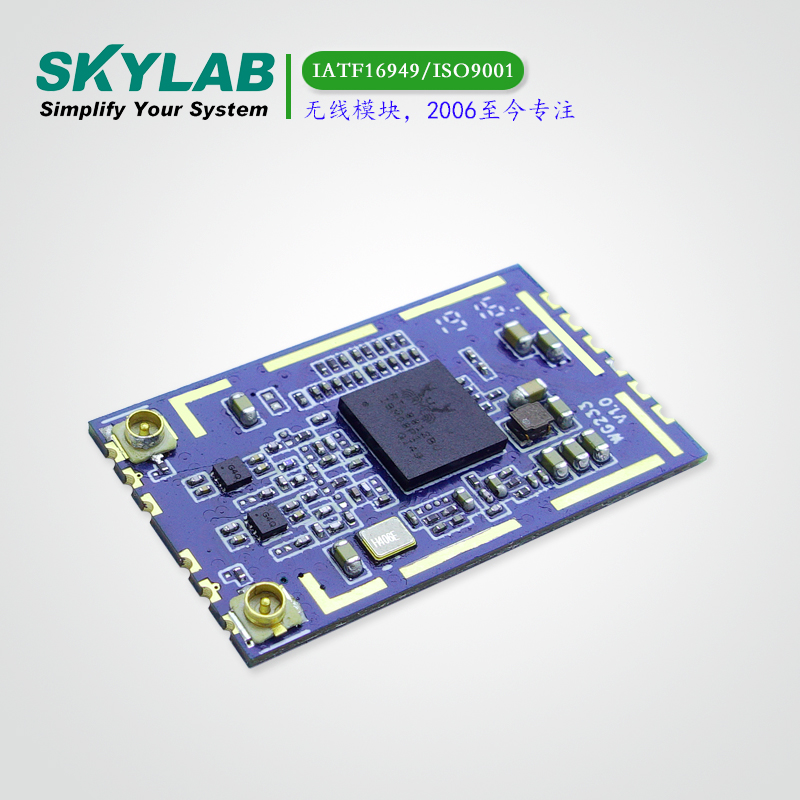

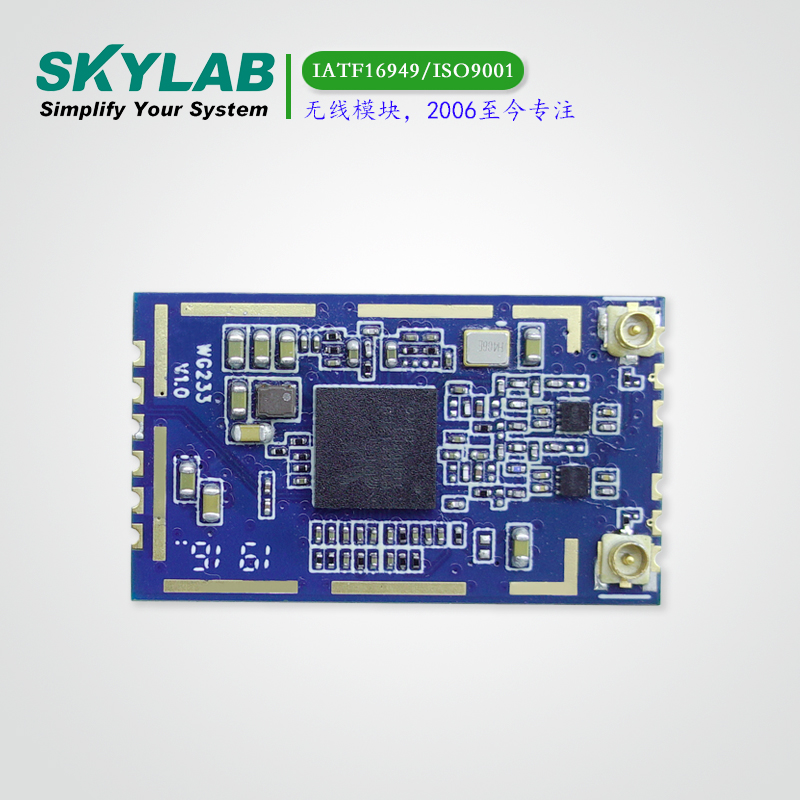

ac usb双频WiFi模块WG233

USB接口,ac,2.4/5GHz
尺寸:29.0*17.0*2.8(mm)
浏览次数:279

产品描述

2.4/5g双频ac usb WiFi模块WG233简介

WG233是一款高集成的USB接口WiFi模块,该模块兼容IEEE802.11 a/b/g/n/ac 2T2R,支持数据传输速率为867Mbps,在较长的距离下,也有很好的无线连接功能!

WG233是以安全,质量,服务以及国际法规为基准而设计,旨在为使用者在任何情况下提供最好的性能,支持AP/Ad-Hoc / Infrastructure 模式。


特性参数

硬件

型号

WG233

天线

IPEX connecter or PCB antenna

芯片

RTL8812

电压

3.5—5.5V

尺寸

29*17*2.8(mm)

2.4/5GHz WiFi

无线标准

IEEE 802.11 a/b/g/n/ac

频率范围

2.4/5GHz

传输速率

IEEE 802.11a Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n/Draft 2.0 Mode: 300Mbps @ HT40

IEEE 802.11ac Standard Mode: 867Mbps @VHT80

2.4G 接收灵敏度

HT40 MCS15:  -69dBm@10% PER(MCS7)

HT20 MCS15 :  -72dBm@10% PER(MCS7)

54M:           -74dBm@10% PER

11M: -89dBm@ 8% PER

5G 接收灵敏度

VHT80 MCS15: -59dBm@10% PER(MCS9)

HT40 MCS15:  -68dBm@10% PER(MCS7)

OFDM 54M:    -75dBm@10% PER

OFDM 6M:     -90dBm@ 8% PER

调制技术

802.11 Legacy b/g/n

DSSS (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

802.11ac

OFDM (256-QAM)

无线安全

Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AES hardware encryption

5GHz 发射功率

IEEE 802.11ac: 9-13dBm @AC80 MCS7

2.4GHz 发射功率

IEEE 802.11n:   14-17dBm @HT40 MCS7

14-17dBm@HT20 MCS7

IEEE 802.11g:  15-17dBm

IEEE 802.11b:  16-20dBm

工作模式

AP/Ad-Hoc / Infrastructure mode

其他

功耗@25℃

Status

POWER

2.4G/mA

5G/mA

Transmission HT40/MCS 15

3.3V

300

350

Receiving HT40/MCS15

3.3V

90

90

系统支持

Windows 7(32/64bits), Windows Vista(32/64bits), Windows XP(32/64bits), Windows 2000,Linux,Android

环境

Operating Temperature: -10℃~70℃

Storage Temperature: -40℃~125℃

Operating Humidity: 10%~90% non-condensing

Storage Humidity: 5%~90% non-condensing



选型

模块型号

射频连接器类型

天线选型

WG233E

IPEX Connector

Ext Antenna

WG233P

PCB PIN

Ext Antenna
