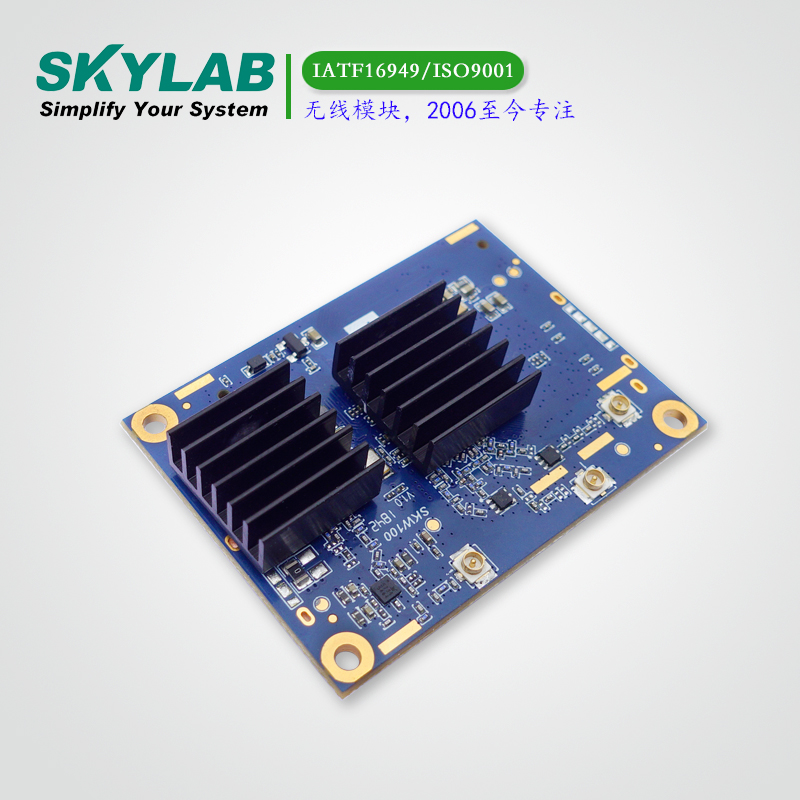

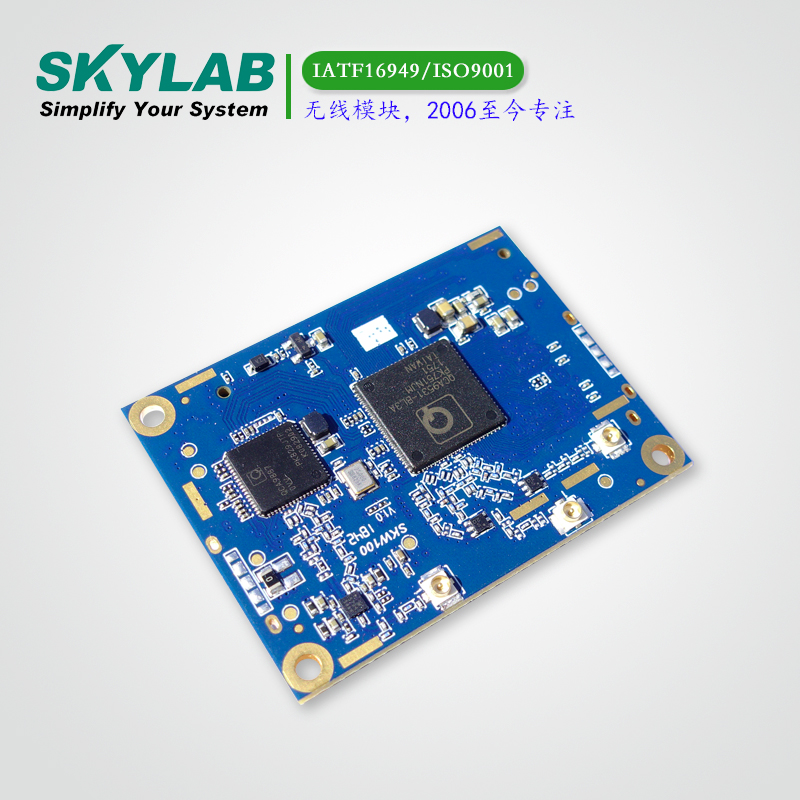

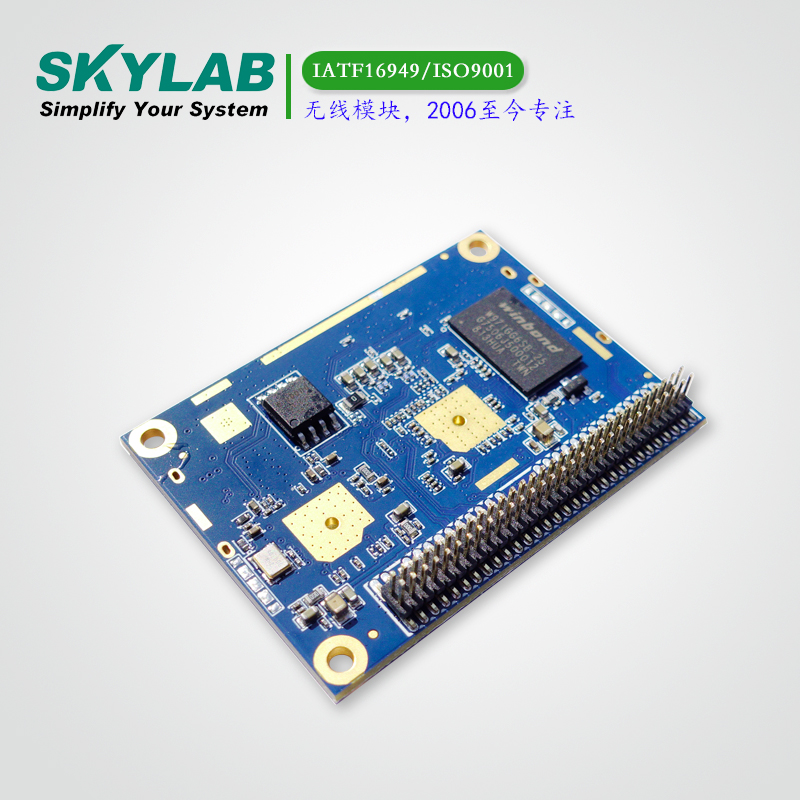

3x3 MIMO WiFi模块SKW100
ac双频WiFi模块,3x3 MIMO尺寸：47.8*35.4*9.5mm
浏览次数：2052
产品描述
ac AP/Router双频WiFi模块SKW100简介
SKW100是一款集成QCA9531、QCA9887双芯片的ac AP/Router双频WiFi模块，具备高性能，高集成的无线AP解决方案模块！SKW100内置650MHz双内核，对于消费电子设备，该模块仅需要外部3.3V电源。
SKW100符合802.11a/b/g/n/ac Wi-Fi标准，能同时在2.4GHz和5GHz双频工作，内置PA和LNA，3x3 MIMO，分别是2x2 MIMO 2.4GHz，1x1 MIMO 5GHz！在2.4G频段下，传输速度可达300Mbps；在5GHz频段下，传输速度可达433Mbps！有2个串口，USB，IIS，IIC，SD；带有4个WAN，1个LAN！
模块支持AP模式，客户端模式，路由器模式和串口WiFi！
特性：
符合IEEE 802.11b / g / n / ac
3T3R模式，支持733Mbps PHY数据速率
DDR2内存高达2048Mb
闪存高达512Mb
4个LAN端口和1个WAN端口
支持USB 2.0从机设备，适用于USB磁盘和USB 3G / 4G加密狗和USB摄像头
安全性：WEP64 / 128，TKIP，AES，WPA，WPA2，WAPI
支持AP /客户端/路由器模式
符合RoHS标准符合环保要求
符合FCC / CE / IC / RoHS认证标准
47.8（长）x 35.4（宽）×9.5（高）mm尺寸
规格参数：
|
硬件 |
|
|
型号 |
SKW100 |
|
天线 |
IPEX |
|
电压 |
3.3V±5% |
|
尺寸 |
47.8x 35.4 x 9.5mm |
|
2.4/5GHz WiFi |
|
|
无线标准 |
IEEE 802.11a/b/g/n/ac |
|
频率范围 |
2412MHz---2484MHz & 5180MHz---5825MHz |
|
传输速率 |
IEEE 802.11b : 1,2,5.5,11Mbps |
|
IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps |
|
|
IEEE 802.11n : MCS0--MCS7 @ HT20 /2.4GHz band |
|
|
MCS0--MCS7 @ HT40 /2.4GHz band |
|
|
MCS0--MCS9 @ HT40 /5GHz band |
|
|
IEEE 802.11ac : MCS0--MCS9 @ VHT80 /5GHz band |
|
|
接收灵敏度 |
VHT80 MCS9 : -58dBm@10% PER(MCS9) /5GHz band |
|
HT40 MCS9 : -63dBm@10% PER(MCS9) /5GHz band |
|
|
HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band |
|
|
HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band |
|
|
54M: -76dBm@10% PER |
|
|
11M: -88dBm@ 8% PER |
|
|
调制技术 |
DSSS (DBPSK, DQPSK, CCK) |
|
OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 125-QAM, 256-QAM) |
|
|
无线安全 |
WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI |
|
传输功率 |
IEEE 802.11ac: 12±2dBm @HT80 MCS9 /5GHz band |
|
IEEE 802.11ac: 16±2dBm @HT80 MCS0 /5GHz band |
|
|
IEEE 802.11n: 14±2dBm @HT20/40 MCS7 /5GHz band |
|
|
IEEE 802.11n: 16±2dBm @HT20/40 MCS0 /5GHz band |
|
|
IEEE 802.11n: 16±2dBm @HT20/40 MCS7 /2.4GHz band |
|
|
IEEE 802.11g: 16±2dBm @54MHz |
|
|
IEEE 802.11b: 18±2dBm @11MHz |
|
|
工作模式 |
Bridge/Gateway/AP Client |
|
其他 |
|
|
资质 |
RoHS |
|
环境 |
Operating Temperature: -20℃~55℃ |
|
Storage Temperature: -40℃~125℃ |
|
|
Operating Humidity: 10%~90% non-condensing |
|
|
Storage Humidity: 5%~90% non-condensing |
|
应用：
USB WiFi摄像头
物联网（物联网）
WiFi AP
3G / 4G WiFi路由器
WiFi中继器
楼宇自动化
家庭自动化
智能家居网关
行业控制
SKW100样品申请:https://detail.1688.com/offer/601277822322.html
