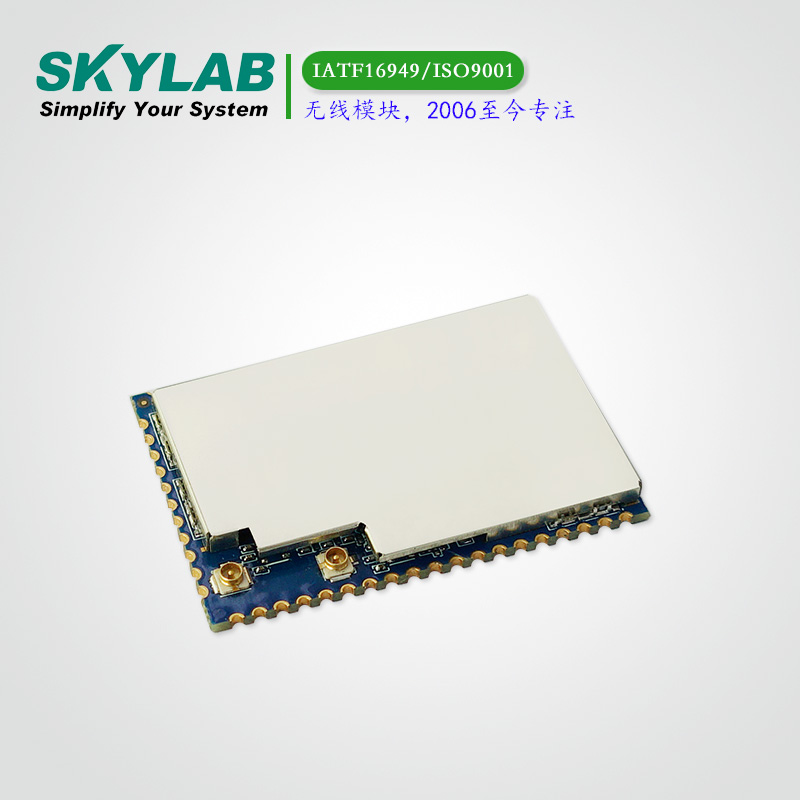

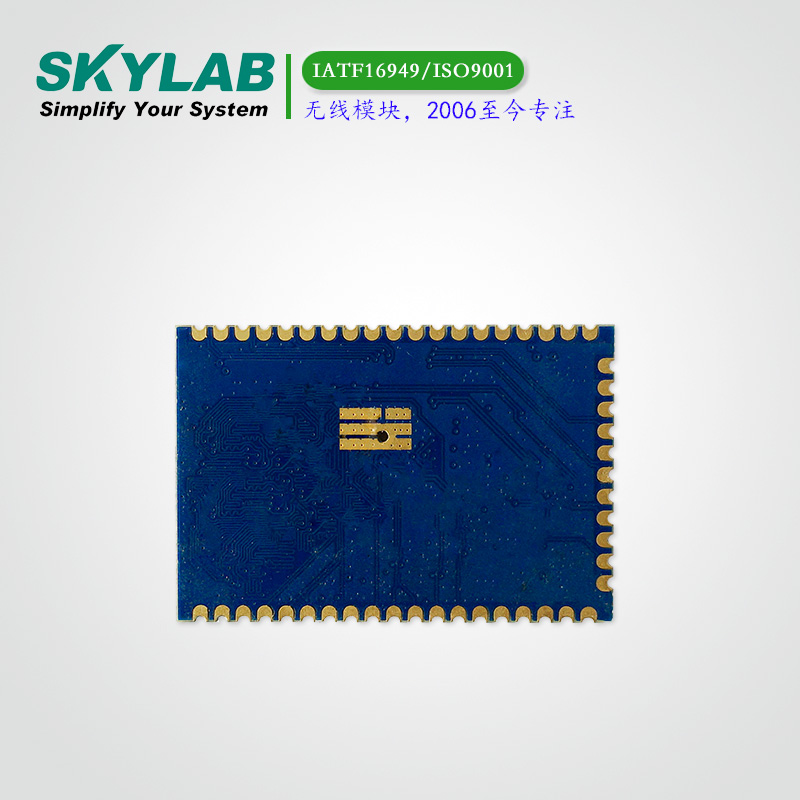

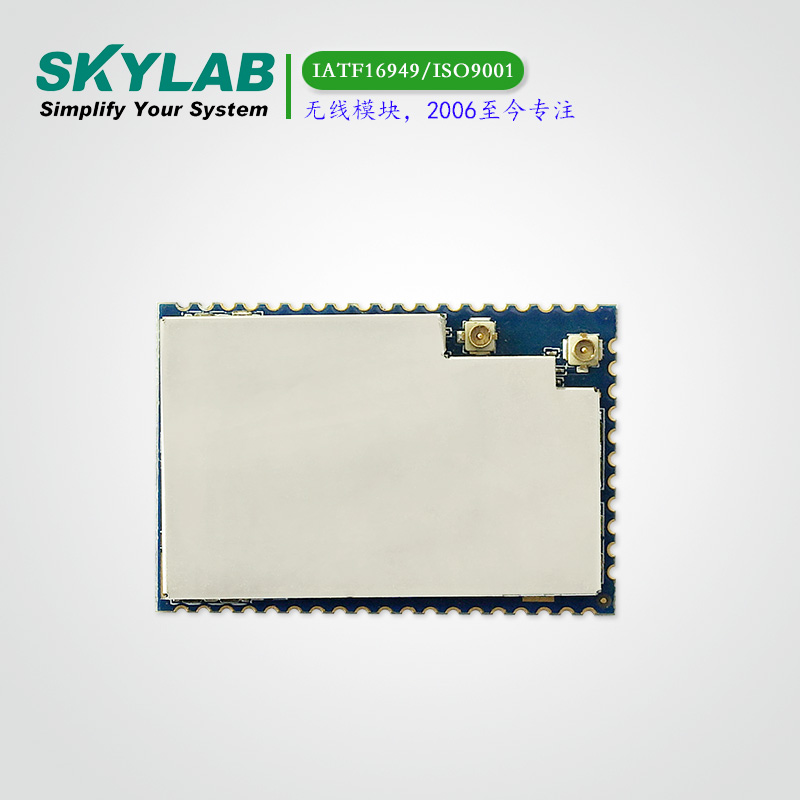

2x2 MIMO QCA9531 WiFi模块模组SKW97

QCA9531 2x2MIMO

优势：QCA9531 2x2MIMO

尺寸：40.5*27.5 * 2.9（mm）

模块介绍

SKW97兼容802.11b/g/n，2T2R模式，为客户提供低功率，低功耗的无线AP解决方案，仅需外接3.3V电源。集成了802.11n MAC/BB/PA/LNA。在11n模式下，传输速率可达300Mbps。

SKW97支持AP/AP Client/路由器/中继器。

模块应用

USB WiFi摄像头

物联网

WiFi AP

3G/4G WiFi路由器

WiFi中继器

楼宇自动化

家庭自动化

智能家居网关

工业控制

模块参数

硬件
型号	SKW97
天线	IPEX
芯片	QCA9531
电压	3.3V±5%
尺寸	40.5mm27.5mm2.9mm
无线
无线标准	IEEE 802.11b/g/n
频率范围	2.412---2.484GHz
速率	IEEE 802.11b : 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0--MCS7 @ HT20
	MCS0--MCS7 @ HT40
接收灵敏度	HT40 MCS7 : -72dBm@10% PER(MCS7)
	HT20 MCS7 : -74dBm@10% PER(MCS7)
	54M: -77dBm@10% PER
	11M: -88dBm@ 8% PER
调制技术	DSSS (DBPSK, DQPSK, CCK)
调制技术	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
安全	WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
传输功率	IEEE 802.11n: 13dBm @HT20/40 MCS7
	IEEE 802.11g: 15dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
工作模式	Bridge/Gateway/AP Client
其他
证书	RoHS
环境	工作温度: -20℃~70℃
	存储温度: -40℃~125℃
	工作湿度: 10%~90% 不凝露
	储存湿度: 5%~90%不凝露

模块特性

◆ 符合IEEE 802.11b/g/n。

◆ 2T2R模式，支持300Mbps物理层数据速率。

◆ DDR2内存高达1024Mb。

◆ 高达256Mb的闪存。

◆ 4个LAN端口和1个WAN端口。

◆ 支持USB磁盘和USB 3G/4G加密狗和USB摄像头的USB 2.0从设备。

◆ 安全：WEP64/128、TKIP、AES、WPA、WPA2、WAPI。

◆ 支持AP/客户端/路由器模式。

◆ ROHS符合环保要求。

◆ 符合FCC/CE/IC/ROHS认证标准。

◆ 40.5（长）x27.5（宽）x2.9（高）毫米小尺寸
