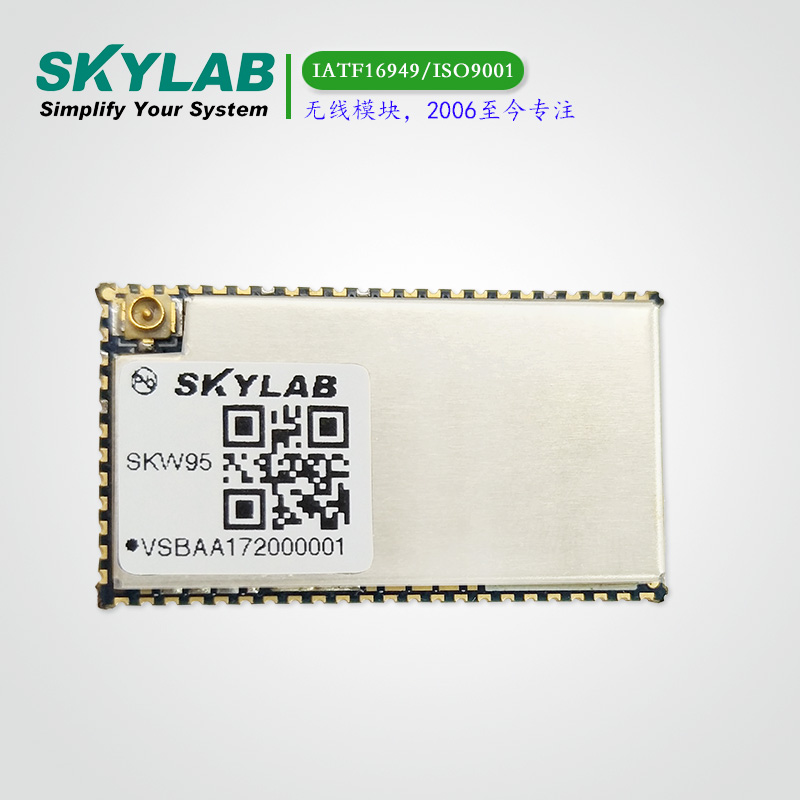

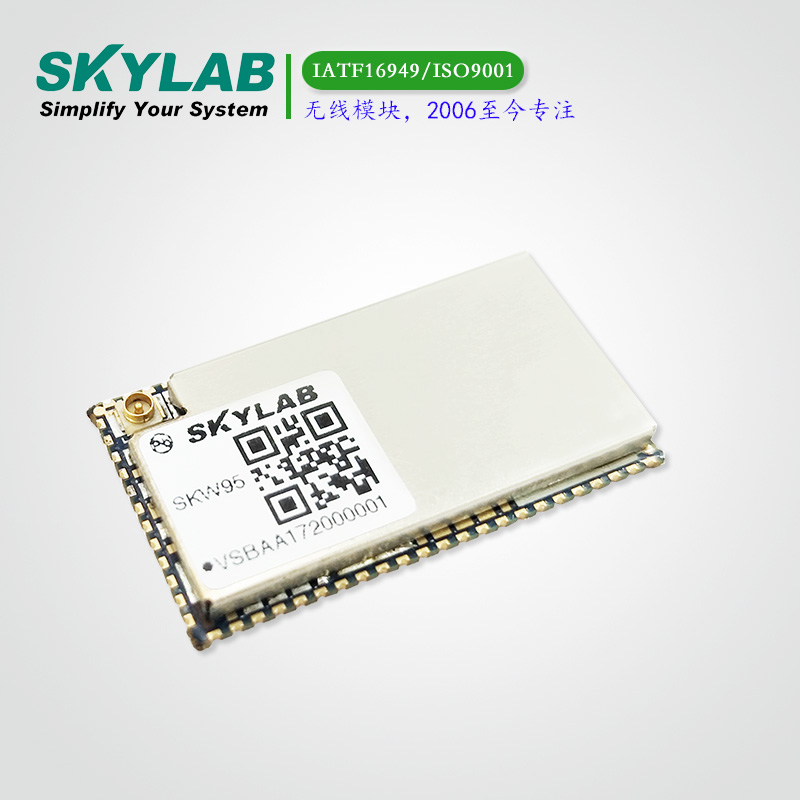

SKW95的主芯片为MT7688A，包含一个580MHz MIPS的CPU，1个高速以太网PHY,1个USB2.0主设备, I2C/PCM和多重低速IOs.
SKW95支持IoT网关和IoT设备两种工作模式，在IoT网关模式下，SKW95的USB 2.0接口可以接3G/ LTE调制解调器、H.264 ISP IP摄像头；在IoT设备模式下，模块可以接eMMC, SD-XC和USB2.0接口设备，SKW95接口丰富，有PWM, SPI slave, 3个UART和多个GPIO口。SKW95作为网关，它可以应用在智能家居中连接触控面板和BLE设备,Zigbee/Z wave设备和sub-1G射频设备并控制。
物联网
3/4GWiFi路由
USB WiFi摄像头
自动化建筑
智能家居
智能网关
智能照明
智能插座
工业控制
硬件 |
模块型号 | SKW95 |
天线类型 | IPEX |
芯片 | MT7688A |
电压 | 3.3V±5% |
尺寸 | 33.2mm*18.7mm*3.0mm |
无线 |
无线标准 | IEEE 802.11b/g/n |
频率范围 | 2.412GHz---2.484GHz |
速率 | IEEE 802.11b : 1,2,5.5,11Mbps |
IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps |
IEEE 802.11n : MCS0--MCS7 @ HT20 |
MCS0--MCS7 @ HT40 |
接收灵敏度 | HT40 MCS7 : -70dBm@10% PER(MCS7) |
HT20 MCS7 : -73dBm@10% PER(MCS7) |
54M: -77dBm@10% PER |
11M: -89dBm@ 8% PER |
调制技术 | DSSS (DBPSK, DQPSK, CCK) |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
无线安全 | WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI |
传输功率 | IEEE 802.11n: 16dBm @HT20/40 MCS7 |
IEEE 802.11g: 16dBm @54MHz |
IEEE 802.11b: 18dBm @11MHz |
工作模式 | IoT Gateway/IoT Device |
Others |
证书 | RoHS |
环境 | Operating Temperature: -30℃~70℃ |
Storage Temperature: -40℃~125℃ |
Operating Humidity: 10%~90% non-condensing |
Storage Humidity: 5%~90% non-condensing |
◆ 符合IEEE 802.11b/g/n。
◆ 1T1R 2.4GHz，支持150Mbps物理层数据速率。
◆ DDR2内存高达1024Mb。
◆ 高达256Mb的闪存。
◆ 4个LAN端口和1个WAN端口。
◆ 支持USB磁盘和USB 3G/4G加密狗和USB摄像头的USB 2.0从设备。
◆ 支持接口：SD-XC、I2C、PCM、I2S（192K/24位）、PWM、SPI从机、UART-lite、GPIO。
◆ 安全：WEP64/128、TKIP、AES、WPA、WPA2、WAPI。
◆ 支持物联网网关模式和物联网设备模式。
◆ ROHS符合环保要求。
◆ FCC、CE合规性
◆ 33.2mm（长）x 18.7mm（宽）x 3.0mm（高）尺寸。
