SKYLAB Q2季度新品那些事儿一_北斗三号定位/RTK定位/授时模块

2022-07-27发布者:天工测控 浏览数:

作为一家立足研发的高新技术企业,SKYLAB从未停止过为定位、连接市场提供新产品,2022年SKYLAB共推出20+款新产品,本篇SKYLAB Q2季度新品那些事儿一就来带大家了解一下用于车载导航、安防监控、电网授时、无人机/农用无人机RTK高精度定位的北斗三号定位模块,RTK定位模块,授时模块等。


1、北斗三号定位模块SKG092C,SKM65C


SKG092C是SKYLAB携手华大,基于HD8120方案自研的高性能、多系统导航定位模块,模块能同时支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统的卫星接收,支持A-GPS,模块默认支持GPS/QZSS:L1C/A;GLONASS: L1;BeiDou: B1I,B1C;GALILEO: E1,其单频多系统、工业级标准、高灵敏度、高精度、小尺寸、支持B1I,B1C的优势特性可以为车载和便携式手持终端等产品提供精准位置信息。

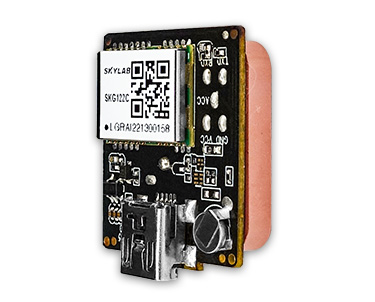

SKYLAB SKM65C系列采用GNSS模块和GNSS天线一体化方案设计,具有Mini USB接口+5V供电;板载后备电源;焊线方式UART串口TTL电平输出。它是基于单片架构的高性能GNSS单芯片,-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

2、RTK定位模块SKG122ER,SKG122GR

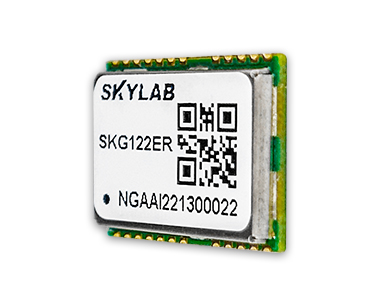

SKG122ER是一款高性能的RTK导航定位模块,模块能同时支持GPS、北斗、GLONASS、GALILEO、QZSS和SBAS的卫星接收模块,拥有定位快,精度高,产品性能可靠的优点。SKG122ER在开放天空的定位精度为2.5m,D-GNSS模式下定位精度为小于1m,RTK模式下定位精度为2.5cm+1ppm(H)。

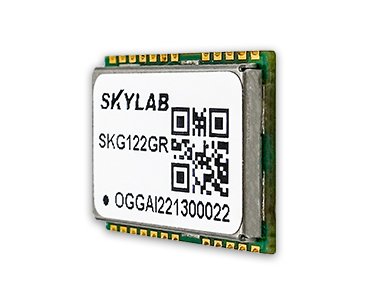

SKG122GR是能同时支持L1+L5频段、GPS、北斗、GALILEO、QZSS和SBAS的卫星接收模块,同时跟踪卫星数量达40颗,且支持接收北斗三号信号,内部集成RTK解算算法,结合RTK服务可实现厘米级定位,通过配置可以使模组变为移动站。SKG122GR为工业级定位模块,冷启动时间为<28s,搜星及定位性能优越,支持PPS授时,精度可达±20ns,PPS与NMEA相关联,模块具备天线检测功能。PVT模式下数据更新率最大为10Hz,RTK模式下数据更新率最大为5Hz。SKG122GR在开放天空的定位精度为2.5m,SBAS模式下定位精度为2m,D-GNSS模式下定位精度为小于1m,RTK模式下定位精度为1.5cm+1ppm(H),6.5cm+1ppm(V)。

3、双频高精度惯导GNSS G-mouse SKM2305NDR

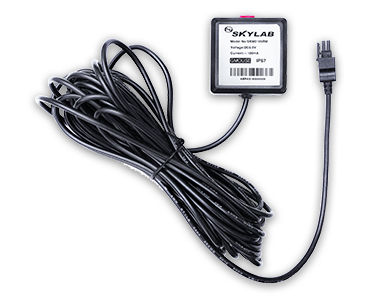

双频高精度惯导GNSS G-mouse SKM2305NDR.jpg

SKM2305NDR是一款高性能的、多系统双频组合惯导G-Mouse,模块能同时支持GPS、北斗、GLONASS、Galileo、QZSS的卫星接收机信号、支持L1+L5双频定位、支持GNSS+INS组合导航定位技术,内置三轴陀螺仪、三轴加速度,支持RTCM2.3-3.3协议,通过在线的自适应组合导航算法,能够实时高精度的车辆定位、测速和测姿信息,实现复杂环境亚米级定位。

它是基于单片架构的高性能GNSS单芯片,-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。其双频多系统、工业级标准、高灵敏度、高精度、支持惯导、IP67级防水的优势特性满足了物联网智慧交通、车载导航等领域的弱信号环境高精度定位服务需求。

4、高精度北斗授时模块SKG172T,SKG178T

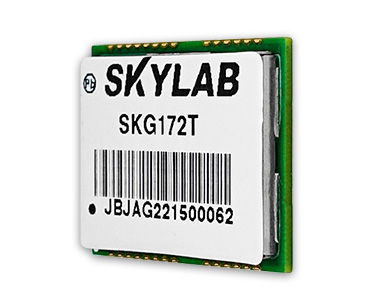

SKG172T是一款工业级、高性能、多系统、且支持有源天线、无源天线的GPS北斗双模授时模块,模块接收北斗卫星B1频点民码信号和GPS卫星L1频点C/A码信号,具有定位、定时功能及自主完好性监测功能,提供1PPS(1Pulse Per Second)秒脉冲信号和PVT信息输出。

SKG172T提供高精度的1PPS时标信号,其精度优于10ns(95%,PDOP≤4)。1PPS信号正脉宽大于2ms,1PPS信号的上升沿为时间同步点,上升沿的上升时间小于5ns。用户可通过时延设置命令调整1PPS相位。当授时有效后,TOD信息首字符与1PPS上升沿距离大于2ms。

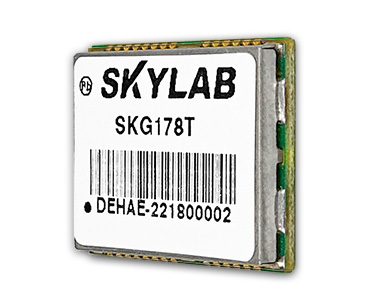

SKG178T为GNSS多系统高精度授时模块。基于具有完全自主知识产权的多系统、低功耗、高性能SoC芯片设计,支持BDS、GPS、GLONASS和 Galileo等系统,可同时接收和处理其中两种或三种系统,也可单系统独立工作。模块支持SBAS、QZSS系统及DGNSS数据输入功能,具有先进的AGNSS功能,在联网情况下可通过和芯星通的辅助数据服务提高定位速度。

SKG178T模块整合了滤波器、线性放大器及天线保护功能,同时具备优化的射频结构及干扰抑制能力,保证了模块在复杂电磁环境下依然可以提供良好的性能。模块支持定点授时、优化位置授时定位授时,在复杂信号环境下也能保证良好的授时精度。

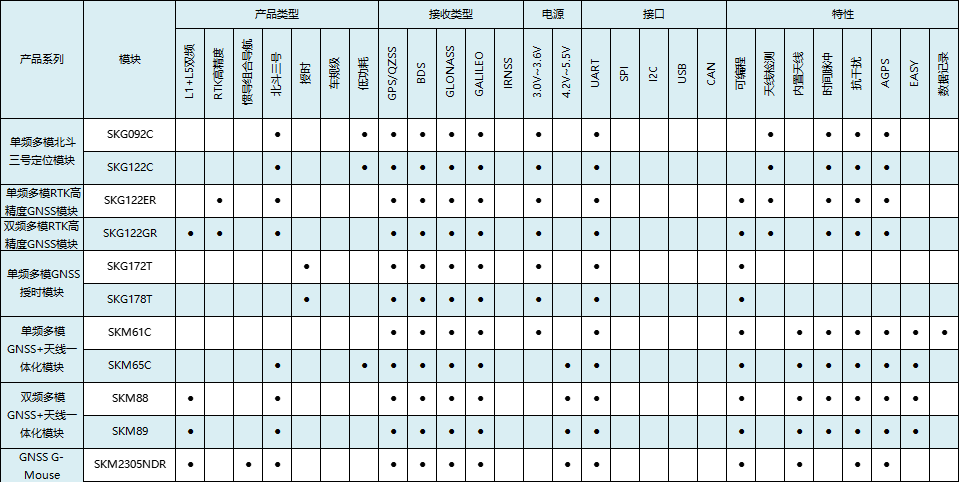

SKYLAB 2022 GNSS模块新品选型表.png

上述模块均已批量出货,支持索样测试。想了解更多GPS模块,北斗模块,L1+L5双频定位模块,北斗三号定位模块,RTK高精度定位模块,惯导模块,授时模块性能参数及应用可直接戳网站(http://www.skylab.com.cn)右侧QQ客服或直拨0755-83408210
