单频WiFi6+蓝牙组合模块WG236可以实现哪些功能?

2022-07-22发布者:天工测控 浏览数:

问:高达86Mbps的WiFi6+蓝牙5.1二合一组合模块WG236可以实现哪些功能?

答:WG236可以实现以下功能

1、指令回显开关功能

2、通过指令进行软件系统重启

3、软件版本号查询功能

4、Wi-Fi模式Station、Soft AP切换及设置功能

5、查询Wi-Fi的工作模式

6、配置Wi-Fi作为一个AP热点并查询当前热点信息的功能,并支持WIFI关闭AP热点功能

7、扫描信号覆盖范围内的有效AP热点功能

8、查询连接到Wi-Fi热点的Station设备MAC地址和IP地址信息

9、修改DHCP设置,包括静态IP/动态IP的设置

10、Wi-Fi MAC地址设置及查询功能

11、支持设置和关闭UDP Server/TCP Client/UDP通信

12、支持切换正常、透传方式的串口数据通信

13、支持指定数据长度、透传方式进行网络数据传送

14、支持建立TCP服务端网络通讯功能

15、支持远程进行OTA升级Wi-Fi程序功能

16、支持MQTT协议通信

17、支持蓝牙开启开启5.1协议栈、查询设置蓝牙广播名称,启动/停止蓝牙广播;

18、支持应答蓝牙数据;

19、支持蓝牙扫描其他设备的信息;

20、支持查询BLE广播的MAC地址;

21、支持恢复出厂设置;

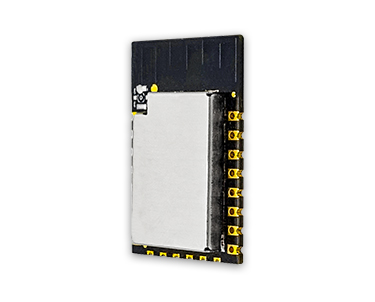

WG236是一款低功耗蓝牙BLE5.1和Wi-Fi802.11ax的模块。模块主芯片集成了完整的Wi-Fi和蓝牙应用需要的硬件和软件资源,可以支持AP和STA双角色连接,并同时支持BLE低功耗蓝牙连接。运行速度最高可到240MHz的MCU以及内置的512KBRAM,可以使得芯片支持云连接。

WG236拥有丰富的外设,如PWM、I2C、UART、SPI。可以直接通过UART下载和烧录程序。多达六路的32位高速PWM输出使用芯片非常适合高品质的LED控制。每2个PWM可配置为相位可控的差分模式,以支持电机和灯带驱动。

WG236支持低功耗睡眠模式,MCU可以进入睡眠状态,达到微安级的睡眠电流。WG236支持的深度睡眠模式,可以在几个微安的电流下,运行32位时钟,并可以被此时钟唤醒或者被任何GPIO唤醒。

WG236是一款外形小巧,支持协议802.11b/g/n/ax的单流板载低功耗应用处理器的WiFi蓝牙组合模块。它是一个低成本串口WiFi模块,支持UART-WIFI-以太网数据传输。


除上述已开发实现的功能外,还可根据客户物联网应用方案的实际需求进行二次开发,针对部分客户MQTT通信的需求,后期也可通过拓展支持内置MQTT协议通信。WG236现已小批,欢迎来电咨询索样,咨询可戳SKYLAB网站右侧客服QQ,企业微信或直拨0755-83408210
