SKYLAB WiFi模块运作模式

发布日期:2018-08-06 浏览次数:55

在之前的文章SKYLAB WiFi模块使用详解”中,SKYLAB君以SKW77为例,详细介绍了怎么更快的完成WiFi模块的测试、使用,本篇“SKYLAB WiFi模块运作模式(工作模式)”中,将继续以WiFi模块SKW77为例,详细介绍WiFi模块使用过程中,工作模式的设置方式。

SKW77是一款大功率wifi路由器方案模块,支持路由模式、中继模式、AP client模式。

WiFi模块的运行模式


1  Gateway 模式:

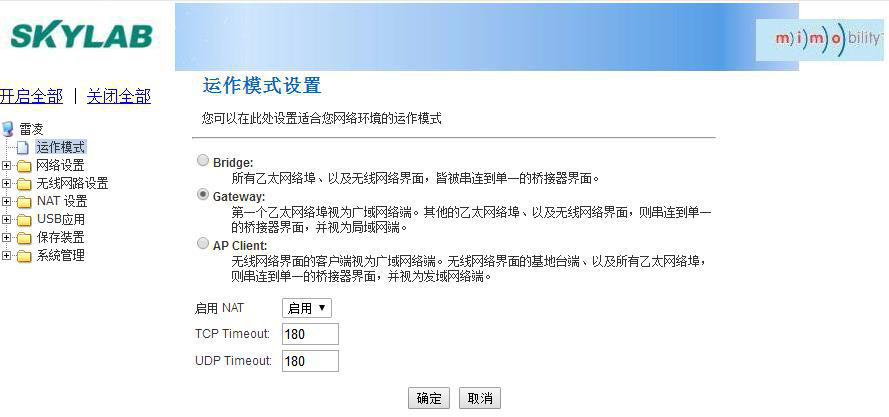

1)在模式设置中选择 Gateway,然后点击确定;

2)网络设置中选取“广域网络”;

广域网络

3“广域连接模式”中选取连接至广域网络的方式有 ADSL、L2TP、PPTP、3G几种方式,在此重点介绍一下 3G 模式;



通过 3G 网卡连接外网:

SKW77 模块支持 3G 路由上网功能,将 3G 网卡插入模块的 3G 接口,在页面设置完成即可连接广域网;

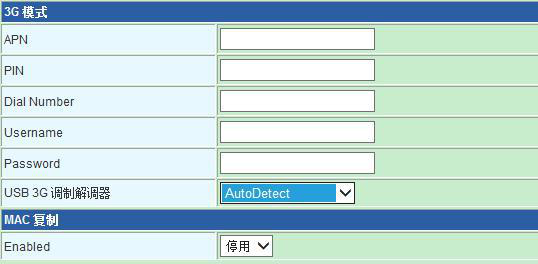

在上述表中填入运营商提供的相应 APN、PIN、Dial Number 等,另外 USB 3G 网卡支持的型号如下所示,暂时只支持以下型号,若有其他型号需要支持,请联系我司提供技术支持;




4)无线网络设置

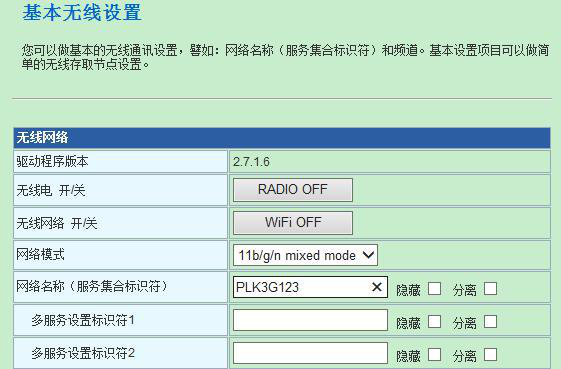

无线网络设置中选择“基本设置”;



在右边具体设置中选择设置网络模式、网络名称(SSID);



然后单击“确定”即可完成 Gateway 配置。

2  AP Client 模式

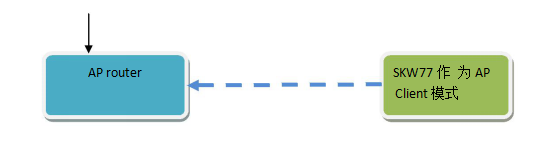

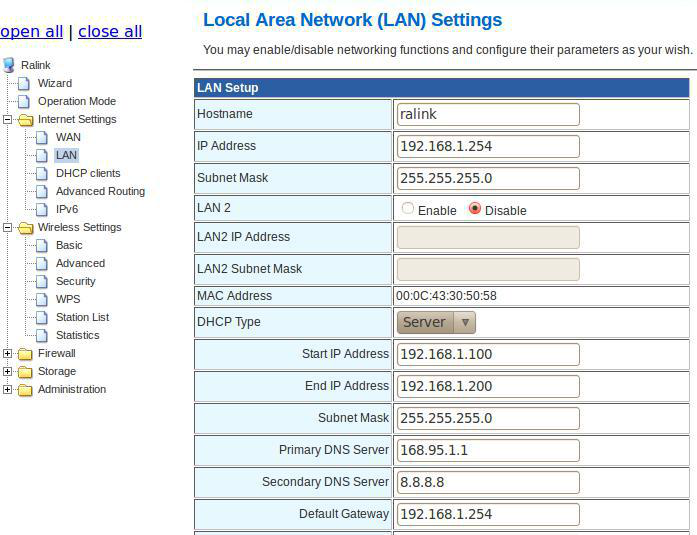

1)首先设置 AP router 和 SKW77 的 IP 地址。



1 假设外部 AP router 使用默认的 IP 地址,如 192.168.1.1;

2 SKW77 使用自己设置的一个 IP 段,如 192.168.2.254;

3 为了防止 AP router 跟 SKW77 的 IP 段一样造成冲突。同时还可以用来验证一点,就是 AP Client 模式下,终端设备的 IP 地址,是由哪个路由器来分配 IP 地址的。

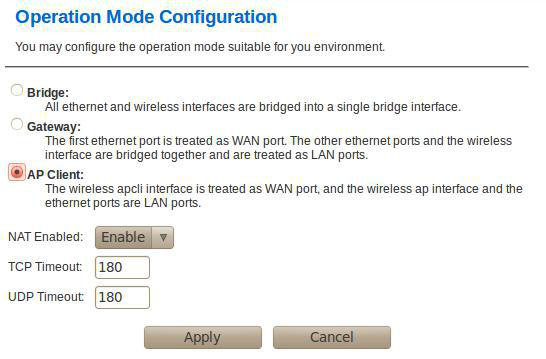

2)设置为 AP Client 模式

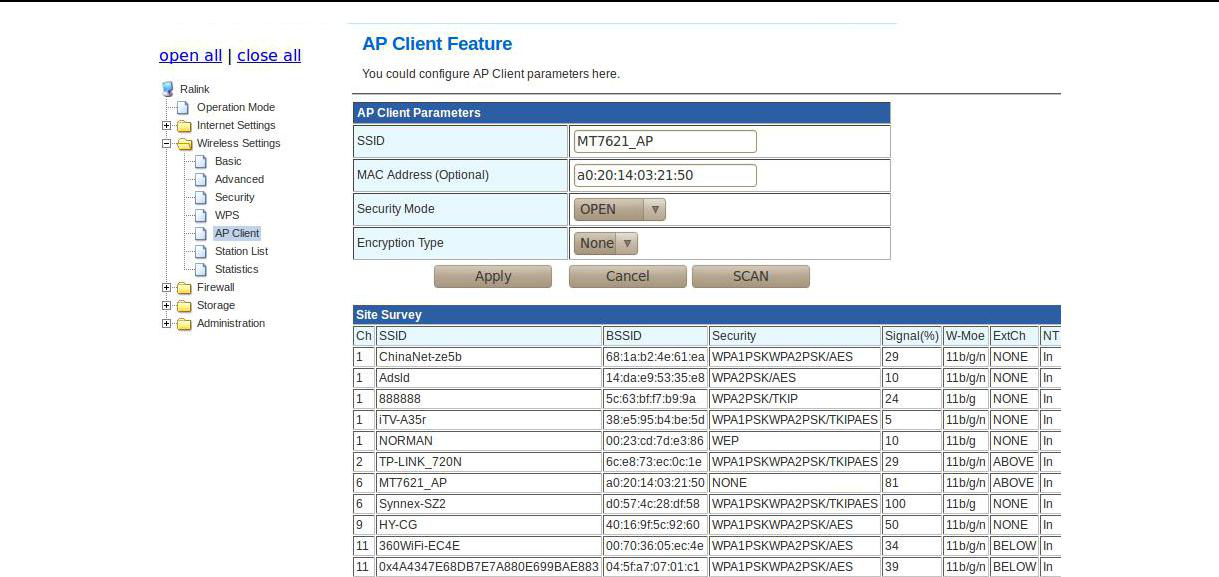

3)设置 AP Client 连接到广域网

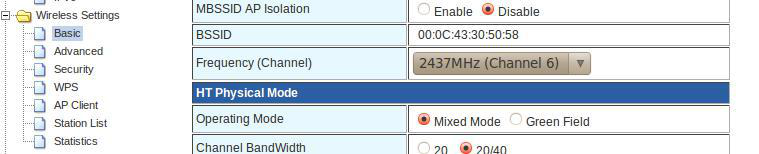

4)无线基本设置



注意:AP Router 和 AP client 要设置为相同信道。



5)设置密码及加密方式

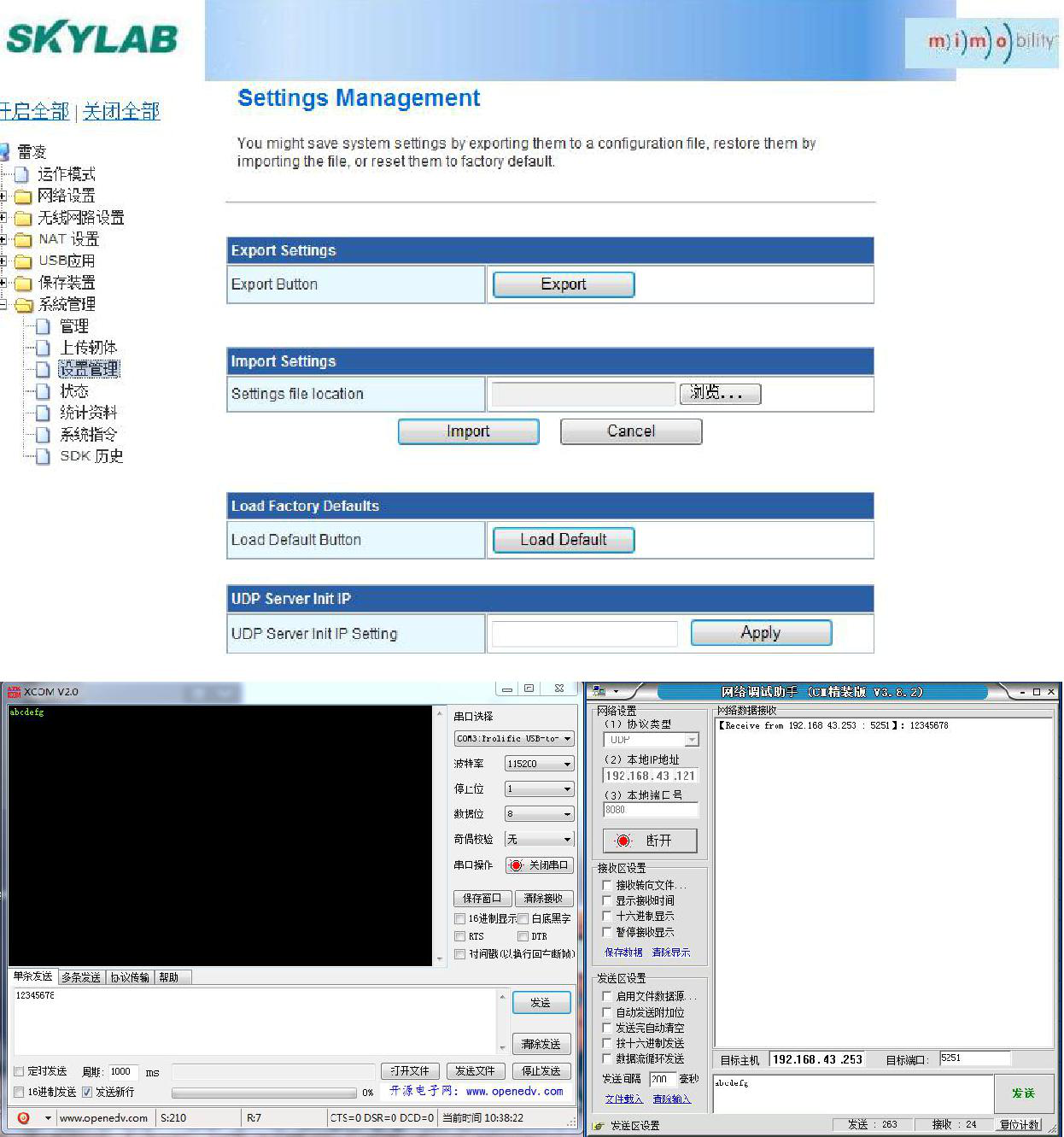

        6UDP 透传



在 UDP Server Init IP 中填入目标的 IP 地址。默认端口号为 3333(或者 5251)
