GPS模块天线的分类之有/无源天线的详解_GPS模块

发布日期:2015-07-24 浏览次数:5997

分类会更好的进行管理!在公司培训完6s之后,小编对GPS模块进行了 初步的分类,从此对xx天线和xx天线傻傻分不清Say bybe!

一:极化方式上GPS天线分为垂直极化和圆形极化。以现在的技术,垂直极化的效果比不上圆形极化。因此除了特殊情况,GPS天线都会采用圆形极化。


二:放置方式上GPS天线分为内置天线和外置天线,内置天线又分有源和无源天线。现在随着小型化潮流,GPS天线多采用内置。此时天线必须在所有金属器件上方,壳内须电镀并良好接地,远离EMI干扰源,比如CPU,SDRAM,SD卡,晶振,DC/DC。

1.无源天线

如平板式天线,主要是陶瓷介质,大多是正方型设计,尺寸有25*25到12*12MM,面积越大,共振频率越高,由于不要电源供电,所以叫无源天线。如图:SKYLABGPS模块与天线一体化SKM52

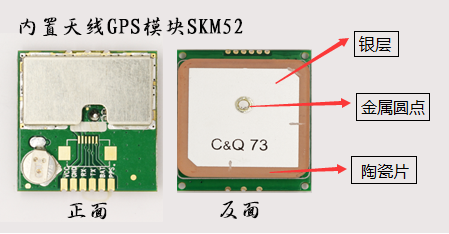

天工测控GPS模块天线

银层:

   陶瓷天线的表面银层可以影响天线的共振频率,理想的频点是1574.42MHZ,在时 间制作中可以调整银面形状来调频点.

陶瓷片:

  陶瓷粉末的好坏和烧结工艺直接影响它的性能,市面上的陶瓷片尺寸主要有 25*25,18*18,15*15 12*12等.陶瓷片的面积越大,共振的频率越高.

2.有源天线

顾名思义就是要供电的天线模块,是由陶瓷天线、LNA(低噪声信号模块)、线缆、接头组成、外加一个密封防水圈,也就是所谓的G-mouse.如图:SKYLABG-mouse SKM51SKM55

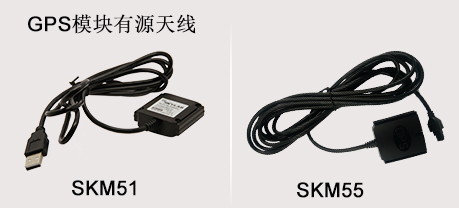

天工测控有源天线G-mouse

      嘿嘿,看完小编的介绍有没有清楚些呢?关于我们的模块信息 ,请到首页查看!
