GPS天线的组成以及影响GPS天线性能的四个重要因素

发布日期:2015-07-27 浏览次数:4152

买GPS天线总是不知道什么样的才算是高质量的天线?想知道,就必须了解GPS天线的组成以及影响GPS天线的性能因素有那些?

GPS天线的组成

绝大部分GPS天线为右旋极化陶瓷介质,其组成部分为陶瓷天线、低噪音信号模块、线缆、接头。其中<陶瓷天线>也叫无源天线、介质天线、patch,它是GPS天线的核心技术所在。一个GPS天线的信号接受能力,大部分取决与其陶瓷部分的成分配料如何。<低噪声信号模块>也称为lna,是将信号进行放大和滤波的部分。其元器件选择也很重要,否则会加大GPS信号的反射损耗,以及造成噪音过大。<线缆>的选择也要以降低反射为标准,保证阻抗的匹配。

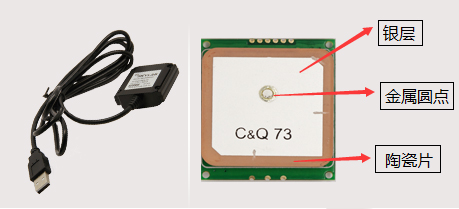

                                天线组成

影响GPS模块天线的四个重要因素有:

一:陶瓷片:陶瓷粉末的好坏以及烧结工艺直接影响它的性能。现市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面积越大,介电常数越大,其共振频率越高,接受效果越好。陶瓷片大多是正方形设计,是为了保证在XY方向上共振基本一致,从而达到均匀收星的效果。

二:银层:陶瓷天线表面银层可以影响天线共振频率。理想的GPS陶瓷片频点准确落在1575.42MHz,但天线频点非常容易受到周边环境影响,特别是装配在整机内,必须通过调整银面涂层外形,来调节频点重新保持在1575.42MHz。因此GPS整机厂家在采购天线时一定要配合天线厂家,提供整机样品进行测试。

三:馈点:陶瓷天线通过馈点收集共振信号并发送至后端。由于天线阻抗匹配的原因,馈点一般不是在天线的正中央,而是在XY方向上做微小调整。这样的阻抗匹配方法简单而且没有增加成本。仅在单轴方向上移动称为单偏天线,在两轴均做移动称为双偏。

四:放大电路:承载陶瓷天线的PCB形状及面积。由于GPS有触地反弹的特性,当背景是7cm×7cm无间断大地时,patch天线的效能可以发挥到极致。虽然受外观结构等因素制约,但尽量保持相当的面积且形状均匀。放大电路增益的选择必须配合后端LNA增益。Sirf的GSC3F要求信号输入前总增益不得超过29dB,否则信号过饱和会产生自激。

另外GPS天线有四个重要参数:增益(Gain)、驻波(VSWR)、噪声系数(Noise figure)、轴比(Axial ratio)。其中特别强调轴比,它是衡量整机对不同方向的信号增益差异性的重要指标。由于卫星是随机分布在半球天空上,所以保证天线在各个方向均有相近的敏感度是非常重要的。轴比受到天线性能、外观结构、整机内部电路及EMI等影响。
