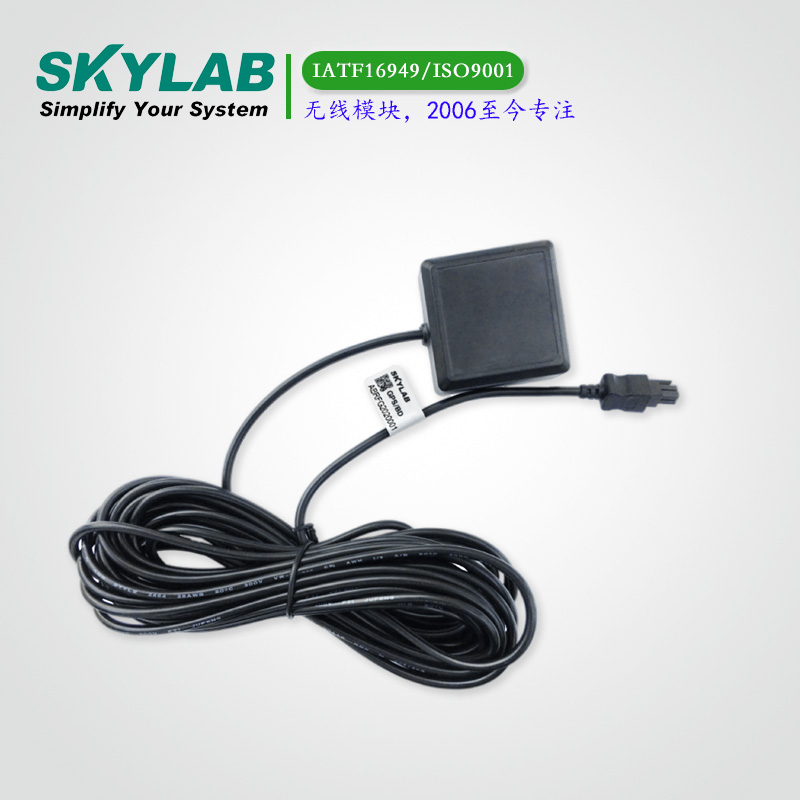

L1北斗三号定位模块GNSS G-mouse SKM2102CR
L1北斗三号定位模块GNSS G-mouse SKM2102CR
L1北斗三号定位模块GNSS G-mouse SKM2102CR
L1北斗三号定位模块GNSS G-mouse SKM2102CR
L1北斗三号定位模块GNSS G-mouse SKM2102CR
L1北斗三号定位模块GNSS G-mouse SKM2102CR
1
/
2
G-mouse

L1北斗三号定位模块GNSS G-mouse SKM2102CR

SKM2102CR支持L1单频北斗三定位,支持GPS、北斗、GLONASS、Galileo、QZSS、SBAS的卫星接收机信号。SKM2102CR支持以下NMEA-0183消息:GGA、GSA、GSV、RMC、ZDA、TXT。默认的NMEA-0183输出设置为GGA、GSA、GSV、RMC、ZDA、TXT,波特率默认设置为115200bps。
优势:北斗三号G mouse,米级精度Gmouse,IP67级防水,工业级标准
尺寸:50.7* 48.5* 18.5(mm)
模块介绍

SKYLAB SKM2102CR是一款工业级、单频北斗三号的天线一体化多系统GNSS G-Mouse,可以在最严格的应用程序中实现高性能导航,甚至在严酷的GNSS可见环境中也能实现可靠的定位。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

L1北斗三号GNSS G-mouse SKM2102CR开放天空的定位精度在GNSS多系统模式CEP<2.5m,SBAS辅助定位模式CEP<2.0m,D-GNSS辅助定位模式CEP<1.0m,28s的冷启动时间,-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中,SKM2102CR系列输入电压VCC范围为3.5 V~ 5.5V,电流要求大于100mA。

Skylab SKM2102CR支持以下NMEA-0183消息:GGA、GSA、GSV、RMC、ZDA、TXT。默认的NMEA-0183输出设置为GGA、GSA、GSV、RMC、ZDA、TXT,波特率默认设置为115200bps

SKYLAB SKM2102CR支持串口输出位置信息,通信接口为4PIN  Micro-Fit 3.0 连接头,线长支持定制,目前有3米,5米,8米可选

线长

长度/Lengthmm

L

3000±50

L

5000±50

L

8000±50

SKM2102CR采用IP67级防水外壳,具有6级防尘和7级防水能力,可满足车载导航系统,安防监控定位及个人导航设备等使用环境对防水防尘需求。


模块应用

LBS(基于位置的服务)

PND(便携式导航设备)

车载导航系统


模块参数

项目/ Items

参数/Parameter

接收类型/Type of receipt

GNSS

灵敏度/Sensitivity

跟踪/Tracking

 -162dBm

捕获/Acquisition

 -148dBm

精度/Accuracy

定位精度/ Position

GNSS Open-Sky  CEP<2.5m
SBAS Open-Sky  CEP<2.0m
D-GNSS Open-Sky  CEP<1.0m

漂移速度/Velocity

GNSS  0.1m/s
SBAS  0.05m/s
D-GNSS 0.05m/s

定位时间/Acquisition Time

冷启动/Cold Start

 ≤28s

热启动/Hot Start

 <1s

重捕获/Re-Acquisition

 ≤1s

NMEA输出频率/NMEA output frequency

1Hz

使用范围/Operational Limits

速度Velocity

 Max 515m/s

加速度/Acceleration

 <4g

天线指标/Antenna design

外型尺寸/External dimension

25x25x4.0mm或35x35x4.0mm

频点/Frequency point

GPS/QZSS :L1C/A

GLONASS: L1

BeiDou: B1I,B1C

GALILEO: E1

SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)

阻抗/Impedance

50Ω±10%

轴比/Axial ratio

3 dB max

极化/Polarization

右极化(RHCP) /Right polarization (RHCP)

机械特性/Mechanical characteristics

尺寸/Size

50.7* 48.5 * 18.5mm

电源功耗/Power Consumption

电压/Voltage

3.5V~5.5V

电流/Electric current

53mA(typical)

工作环境/Operating environment

工作温度范围/Operating temperature

-40 ~ +85 ℃ (不包括备份电池)

存储温度/storage temperature

-40 ~ +105 ℃

湿度/ Humidity

≦95%


模块特性

BDS、GPS、GLONASS、Galileo、QZSS、SBAS和Navic多系统接收

超高灵敏度:-162dBm

NMEA协议(默认波特率:115200bps)

内部备用电池

嵌入式陶瓷天线25x25x4.0mm及35x35x4.0mm

弱信号下较好的定位精度和位置有效性

工作温度范围:-40~85℃

符合ROHS,CE,FCC标准

尺寸:50.7*48.5*18.5mm
