首页 - 产品中心 - 卫星导航模组 - G-mouse - Micro-Fit 3.0接口GNSS G-Mouse SKM2105DR

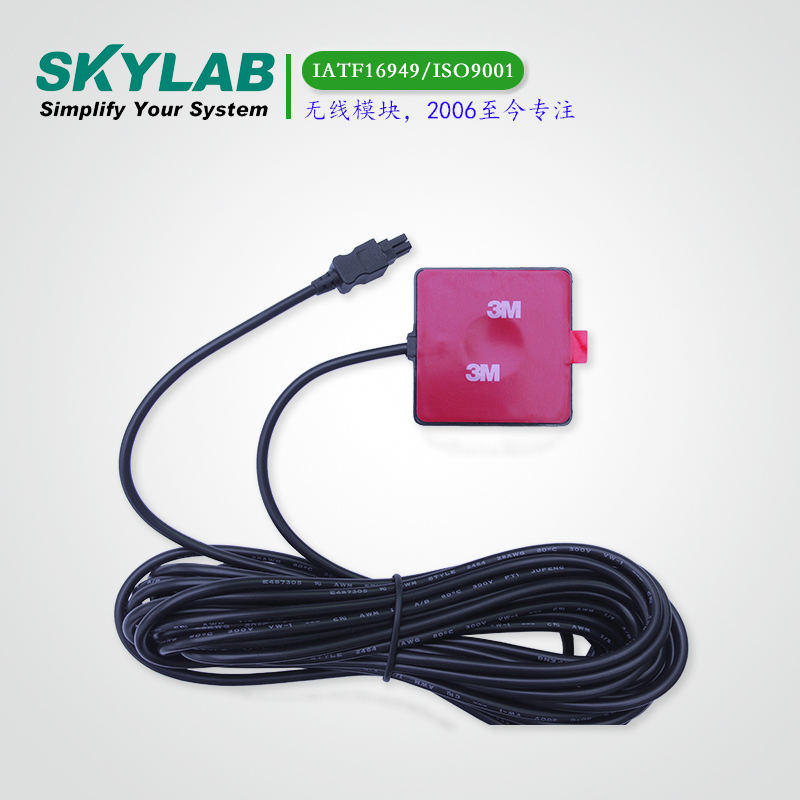

耐高温GNSS G-Mouse SKM2105DR

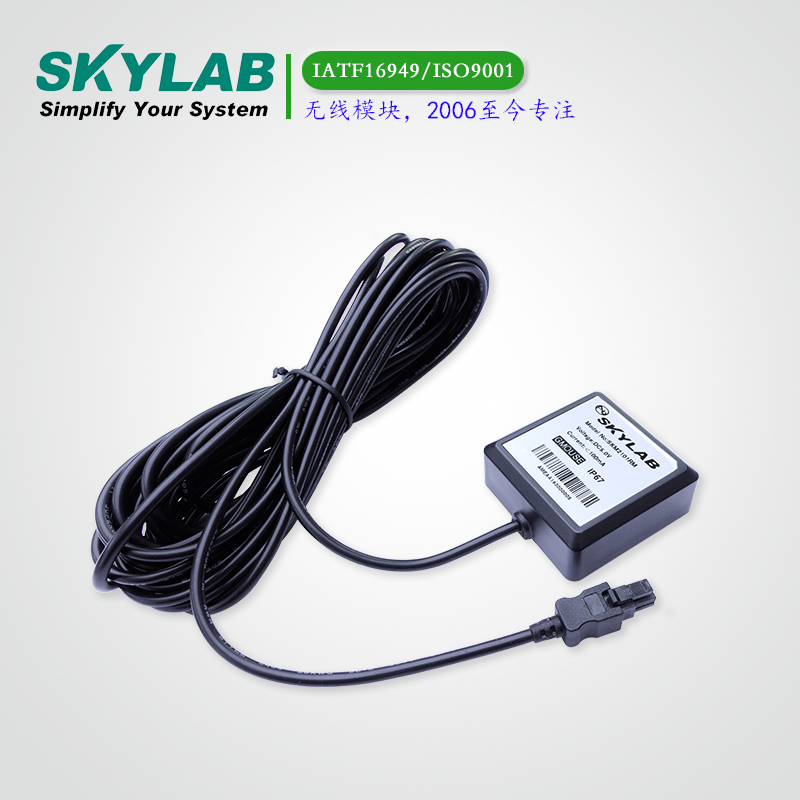

耐高温GNSS G-Mouse SKM2105DR

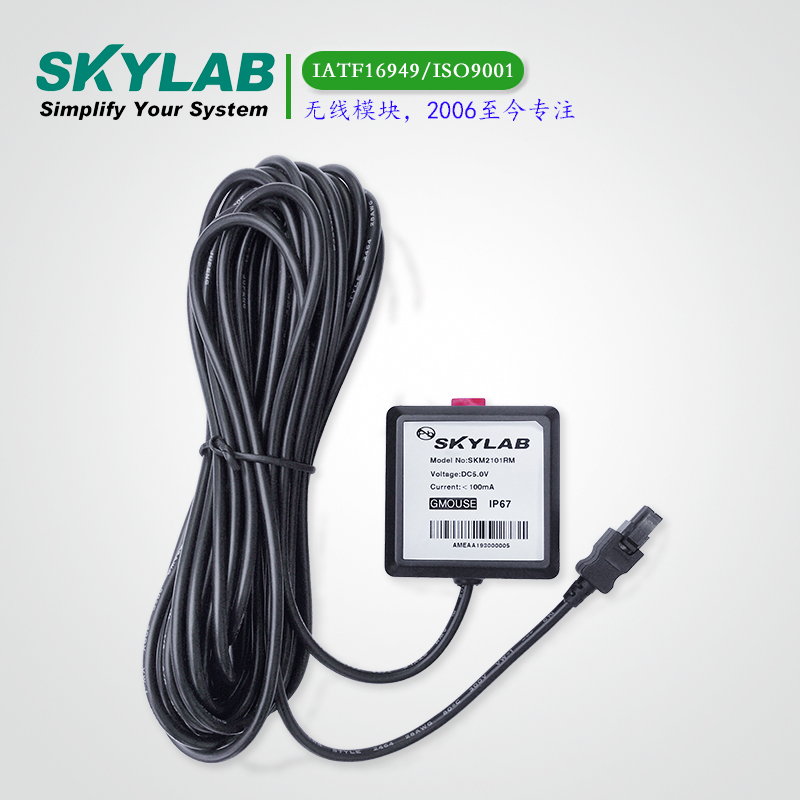

耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
耐高温GNSS G-Mouse SKM2105DR
1
/
3
G-mouse

Micro-Fit 3.0接口GNSS G-Mouse SKM2105DR

SKYLAB SKM2105DR系列具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。

优势：105℃耐高温线材，米级精度G-mouse，IP67级防水，工业级标准
尺寸：50.7* 48.5* 18.5（mm）
立即咨询
模块介绍
模块应用
模块参数
模块特性
资料下载
产品视频
模块介绍

SKYLAB SKM2105DR系列具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。它是基于单片架构的高性能GNSS单芯片，-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。


订购信息：

Module No.

GNSS Receiver

I/O Level

Connector

Cable(mm)

SKM2105DR-35M3

GPS/BDS

RS232

Micro-Fit 3.0

3000

SKM2105DR-35M5

GPS/BDS

RS232

Micro-Fit 3.0

5000

SKM2105DR-35M7

GPS/BDS

RS232

Micro-Fit 3.0

7000

SKM2105DR-35M8

GPS/BDS

RS232

Micro-Fit 3.0

8000


接口信息：


序号
NO.

名称
Name

输入/输出Input/Output

描述
Describe

备注
Remark

Micro-Fit 3.0 连接头/ Micro-fit 3.0 connector

1

RXD

I

UART Serial Data Input To SKM2105DR

RS232电平

2

GND

G

Power Ground

Reference Ground

3

TXD

O

UART Serial Data OutputFrom SKM2105DR

RS232电平

4

VCC

P

Power Supply

VCC:3.5V~5.5V

电源：SKM2105DR系列输入电压VCC范围为3.5 V~ 5.5V，电流要求大于100 mA。靠近接口电源的地方请放置去耦电容（10uF和1uF）。
UART端口：SKM2105DR系列支持一个完整的双工系列通道UART。
RS232电平：SKM2105DR系列使用单芯片RS232到UART bridge，它是3.3V驱动的EIA / TIA-232和V.28/V.24。


模块应用

LBS（基于位置的服务）

PND（便携式导航设备）

车载导航系统


模块参数

参数

描述

性能指标

接收类型

GNSS

灵敏度

跟踪

-165dBm

捕获

-148dBm

精度

定位精度

3.0m CEP50 without SA(Typical Open Sky)

漂移速度

0.1m/s without SA

首次定位时间TTFF

冷启动

23s

温启动

2~3s

热启动

1s

重捕获

<1s

电源功耗

跟踪

31~50mA @5V Typical

捕获

45~66mA @5V

NMEA输出频率

1Hz

使用范围

高度

Max 18,000m

速度

Max 515m/s

加速度

Less than 4g

天线指标

外形尺寸

25*25*4.0（mm）或35*35*4.0（mm）

频点

1555 -1620 MHz

阻抗

50±5 Ω

轴比

3 dB max

极化

右极化(RHCP)

机械特性

尺寸

50.7* 48.5 * 18.5（单位：mm）

电源功耗

电压

3.5V~5.5V

电流

35mA(typical)

工作环境

工作温度范围

-40 ~ +85 ℃ （不包括备份电池）

存储温度

-40 ~ +90 ℃

湿度

≦95%


模块特性

单GPS或单BDS或GPS+BDS或GPS+GLONASS多系统接收

超高灵敏度：-165 dBm

NMEA协议（默认：9600 bps）

内部备用电池

嵌入式陶瓷天线25 x 25 x 4.0mm或35 x35 x4.0mm

高级特性: Always Locate; AIC; EPO; EASY

工作温度范围：-40至85℃

符合RoHS, CE, FCC标准

尺寸：50.7* 48.5* 18.5mm
