WiFi+蓝牙组合模块

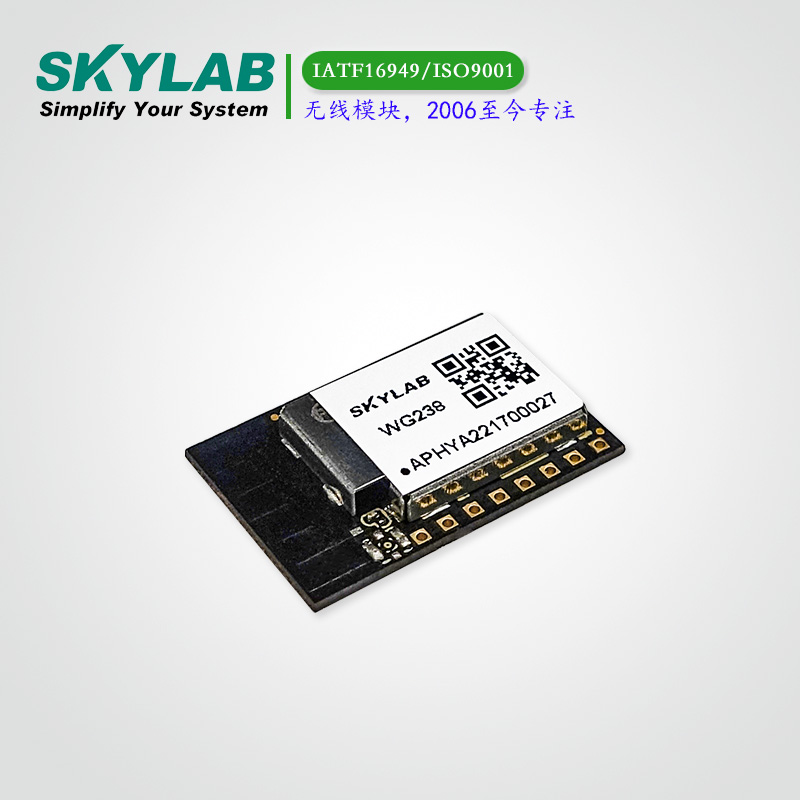

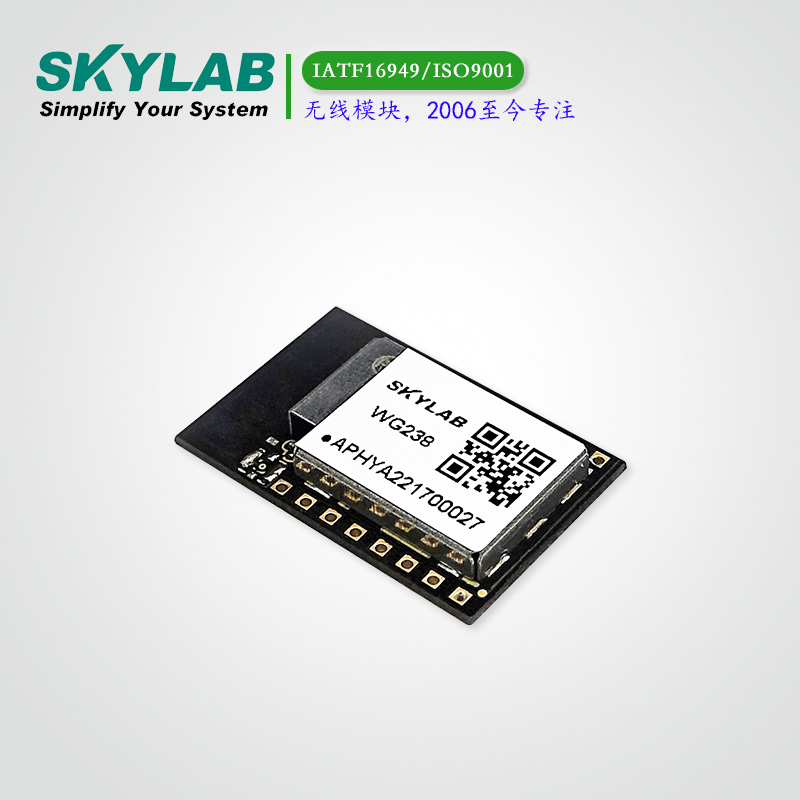

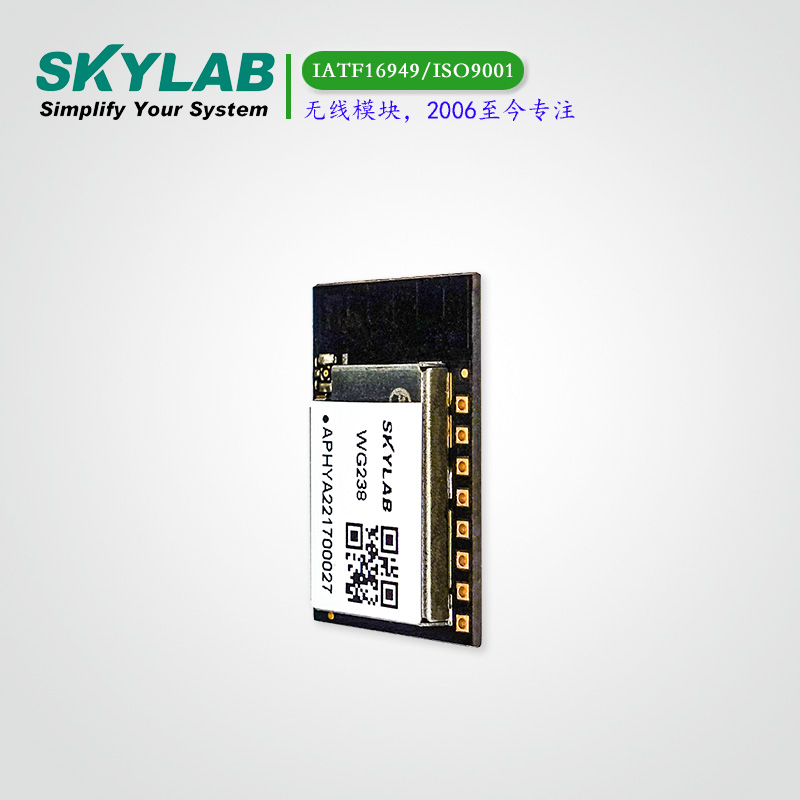

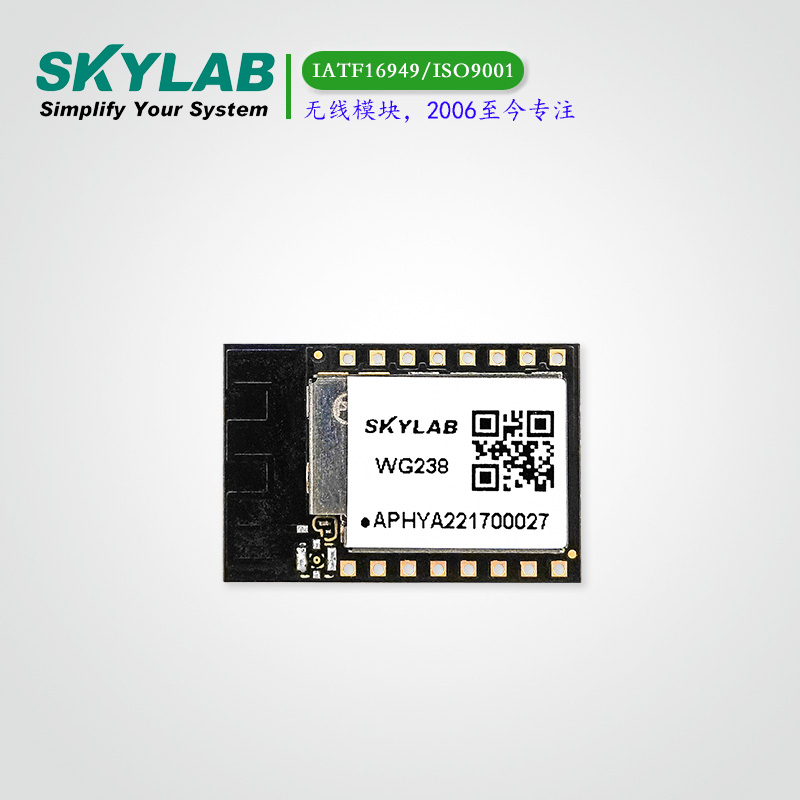

WiFi+蓝牙5.1组合模块WG238

WG238是一款蓝牙双模5.1 和Wi-Fi 802.11n的模块。模块集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源,可以支持AP 和STA 双角色连接,并同时支持经典蓝牙和低功耗蓝牙连接。运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM,可以使得芯片支持云连接。
Read More
WiFi+蓝牙双模,UART,蓝牙5.1,智能家居,支持鸿蒙
尺寸:24.0*16.0*3.2(mm)
浏览数:
0

WG238是一款蓝牙双模5.1 和Wi-Fi 802.11n的模块。模块集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源,可以支持AP 和STA 双角色连接,并同时支持经典蓝牙和低功耗蓝牙连接。运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM,可以使得芯片支持云连接。

WG238拥有丰富的外设,如PWM、I2C、UART、SPI、SDIO 以及IRDA。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式,以支持电机和灯带驱动。

WG238内部集成了基于优先级的Wi-Fi 和蓝牙共存控制模块,实现实时的优先级和收发调度。WG238可以提供当前收发器的收发状态指示,从而支持外部的PA 和LNA 扩展。

WG238内嵌EFUSE 并支持FLASH 内的OTP 读写,可以用于提供唯一序列号、代码加密并保护调试接口安全。内部集成了真随机数发生器和安全模块,保证通信的安全和快速的身份验证和网络连接。

WG238支持低功耗睡眠模式,MCU 可以进入睡眠状态,达到微安级的睡眠电流。WG238支持的深度睡眠模式,可以在几个微安的电流下,运行32 位时钟,并可以被此时钟唤醒或者被任何GPIO 唤醒。

WG238是一款外形小巧,支持协议802.11 b / g / n 的单流板载低功耗应用处理器的WIFI模块。它是一个低成本串行WIFI模块,支持UART-WIFI-以太网数据传输。


WG238功耗值


系统状态/System State

Description

Current (Typ.)@3.3V

发射电流/Emission current

18dBm, 802.11b 11Mbps

106mA

发射电流/Emission current

13dBm, 802.11g 54Mbps

102mA

接收电流/Receive current

-10dBm输入、802.11b 11Mbps

50mA

接收电流/Receive current

-10dBm输入、802.11g 54Mbps

60mA

深度睡眠/Deep sleep

MCU 系统断电,只有GPIO 状态保持并且AON 部分保持工作。GPIO 边沿改变或者AON 计数器中断可以唤醒系统到工作状态。AON 的保持寄存器保持内容。
The main MCU system is powered down, only GPIO status remains and the AON part remains active. GPIO edge change or AON counter interruption can wake the system to working state. The hold register of AON holds the contents

5uA

关机模式/Shutdown

CEN=0 系统进入关机模式。当CEN=1 持续几个毫秒后,系统上电启动进入工作模式
When CEN=0 the system enters shutdown mode. When CEN=1 lasts for a few milliseconds, the system is powered up to enter the operating mode

1uA

 正常待机模式/Normal Standby

MCU 停止运行,外设可以继续工作,并产生中断唤醒MCU 继续运行
When the MCU stops running, the peripheral can continue working and generates an interrupt to wake the MCU to continue running

23mA

低电压待机模式/Low voltage Standby

MCU 和所有数字外设的时钟都被停止,此时仅有GPIO 中断和AON 计数器中断可以唤醒系统恢复到正常电压继续运行
The clock of the MCU and all digital peripherals is stopped, and only GPIO interruption and AON counter interruption can wake the system to resume operation at normal voltage

10uA
