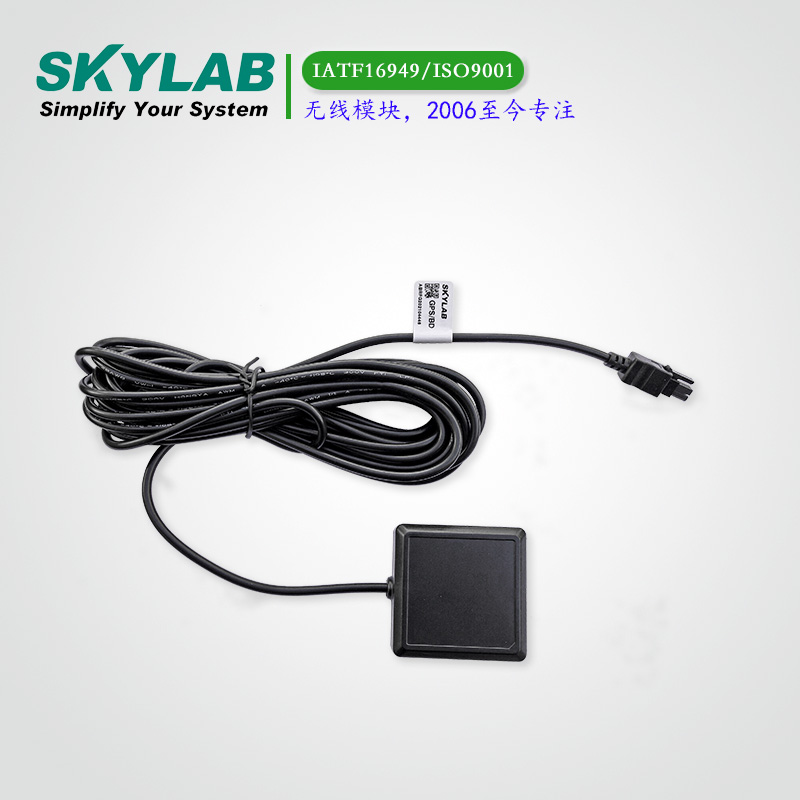

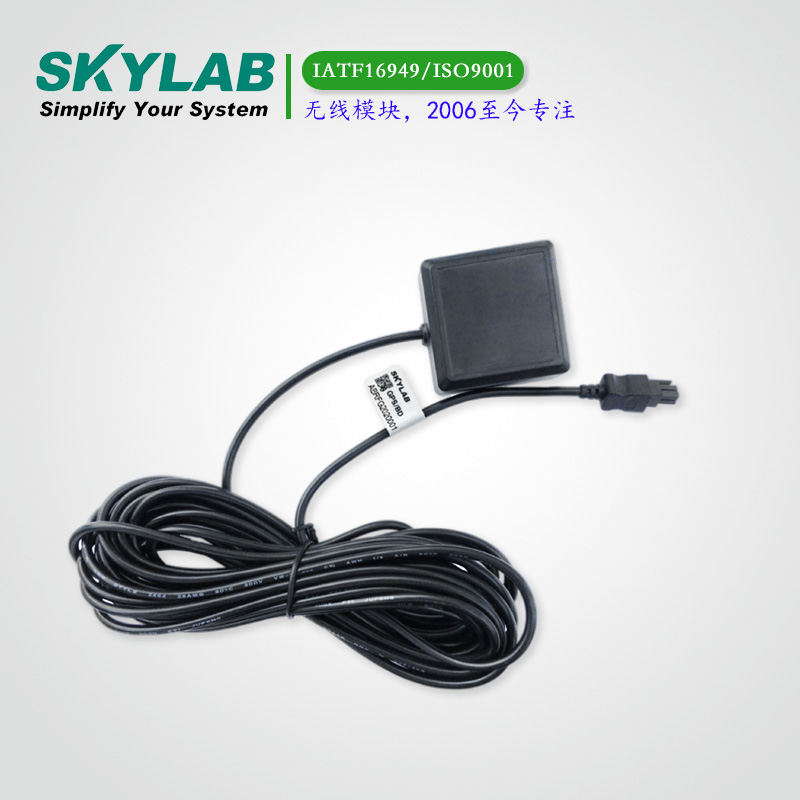

L1+L5 G-mouse SKM2105NR

SKYLAB SKM2105具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，该系列模块有多个版本，可根据需求选择标准高精度版本（支持输出RTCM3.3协议，支持特定版本输出原始观测值）、IRNSS版本。

优势：L1+L5双频，高精度Gmouse，IP67级防水

尺寸：50.7* 48.5* 18.5（mm）

模块介绍

SKYLAB SKM2105具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。它是基于单片架构的高性能GNSS单芯片，-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

Notes:该系列模块有多个版本，可根据需求选择标准高精度版本（支持输出RTCM3.3协议，支持特定版本输出原始观测值）、IRNSS版本。

SKM2105NR订购须知

Module No.	GNSS Receiver	I/O Level	Connector	Cable(mm)
SKM2105NR-40M3	GPS/BDS	RS232	Micro-Fit 3.0	3000
SKM2105NR-40M5	GPS/BDS	RS232	Micro-Fit 3.0	5000
SKM2105NR-40M7	GPS/BDS	RS232	Micro-Fit 3.0	7000

模块应用

◆ LBS（基于位置的服务）/LBS (Location-based Services)

◆ PND（便携式导航设备）/PND (Portable Navigation Equipment)

◆ 车载导航系统 /Car Navigation System

模块参数

参数	描述	性能指标
接收类型	GNSS
灵敏度	跟踪	-165dBm
	捕获	-148dBm
精度	定位精度	Open Sky 1.5m CEP SBAS 1m CEP
	漂移速度	0.1m/s without SA
首次定位时间TTFF	冷启动	≤28s
	温启动	≤28s
	热启动	≤1s
	重捕获	≤1s
电源功耗	跟踪	56~59mA @5V Typical
	捕获	57~62mA @5V
NMEA输出频率	1Hz
使用范围	高度	Max 18,000m
	速度	Max 515m/s
	加速度	Less than 4g
天线指标
外形尺寸	25* 25* 4.0（mm）或35354.0（mm）
频点	1602 MHz（L1）	GLONASS L1OF
	1575.42 MHz（L1）	GPS L1CA QZSS L1CA SBAS L1 QZSS L1 SAIF Galileo E1(E1B+E1C)
	1561.098 MHz（L1）	BeiDou B1l
	1176.45 MHz（L5）	GPS L5 QZSS L5 Galileo E5a BeiDou B2a
阻抗	50±5 Ω
轴比	3 dB max
极化	右极化(RHCP)
机械特性
尺寸	50.7* 48.5 * 18.5（单位：mm）
电源功耗
电压	3.5V~5.5V
电流	57mA(typical)
工作环境
工作温度范围	-40 ~ +85 ℃ （不包括备份电池）
存储温度	-40 ~ +90 ℃
湿度	≦95%

模块特性

◆ L1+L5双频
  ◆ BDS、GPS、GLONASS、GALILEO、QZSS、SBAS和Navic多系统接收
  ◆ 超高灵敏度：-165 dBm
  ◆ NMEA协议（默认波特率：115200 bps）
  ◆ 内部备用电池
  ◆ 嵌入式陶瓷天线25 x 25 x 4.0mm及35 x35 x4.0mm
  ◆ 高级特性: Always Locate; AIC; EPO; EASY
  ◆ 工业级标准，工作温度范围：-40至85℃
  ◆ 尺寸：50.7* 48.5* 18.5mm
  ◆ 弱信号下具有较好的定位精度和位置有效性
  ◆ 具有优越的质量和可靠性
  ◆ 符合ROHS, FCC, CE标准
