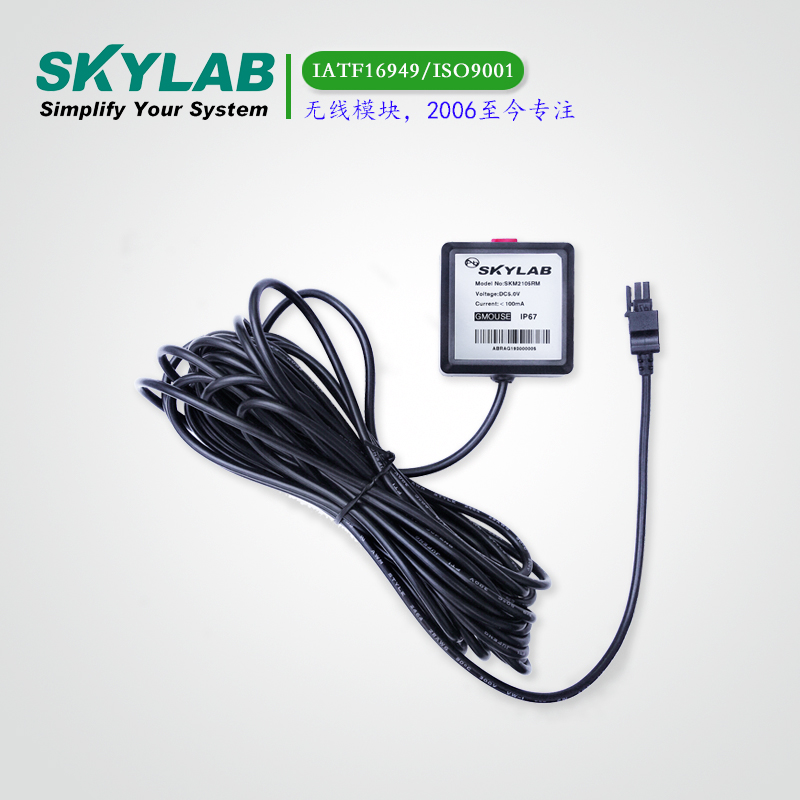

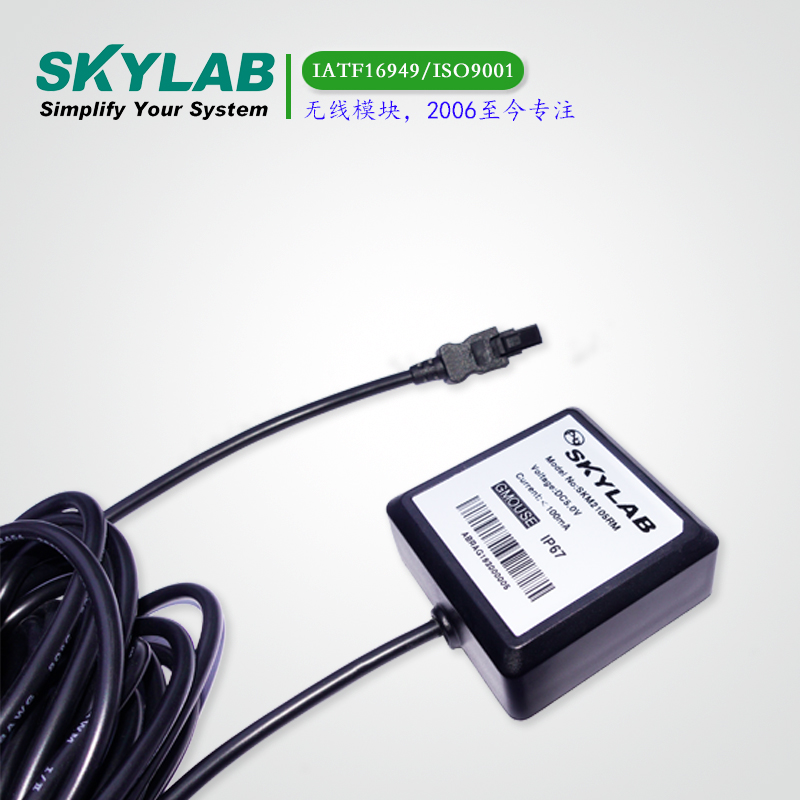

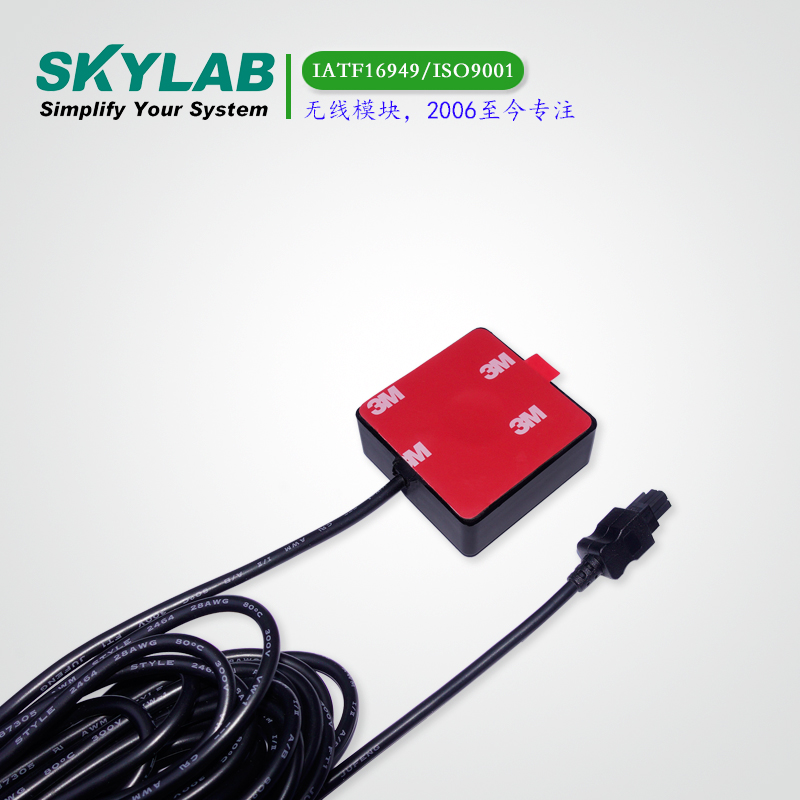

SKYLAB SKM2105FR系列具有嵌入式GNSS天线，可以在最严格的应用程序中实现高性能导航，甚至在严酷的GNSS可见环境中也能实现可靠的定位。它是基于单片架构的高性能GNSS单芯片，-165dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。
SKM2105FR订购须知
Module No. | GNSS Receiver | I/O Level | Connector | Cable(mm) |
SKM2105FR-35M3 | GPS/BDS | RS232 | Micro-Fit 3.0 | 3000 |
SKM2105FR-35M5 | GPS/BDS | RS232 | Micro-Fit 3.0 | 5000 |
SKM2105FR-35M7 | GPS/BDS | RS232 | Micro-Fit 3.0 | 7000 |
定位系统LBS(LocatioBased Service)
车载导航系统Vehicle navigatiosystem
车辆监控
行车记录仪
测量测绘
参数 | 指标 |
GPS接收器 |
灵敏度 | Tracking | -165dBm |
Acquisition | -148dBm |
定位精度 | Position | 3.0m CEP50 without SA(Typical Open Sky) |
Velocity | 0.1m/s without SA |
首次定位时间 | Cold Start | 23s |
Warm Start | 2~3s |
Hot Start | 1s |
Re-Acquisition | <1s |
功耗值 | Tracking | 31~50mA @5V Typical |
Acquisition | 45~66mA @5V |
最大更新速率 | 1Hz |
|
操作限制 | Altitude | Max 18,000m |
Velocity | Max 515m/s |
Acceleration | Less than 4g |
天线规格 |
外形尺寸 | 25 x 25 x 4.0mm或35 x35 x4.0mm |
中心频率 | 1555 -1620 MHz |
带宽 |
|
阻抗 | 50±5 Ω |
轴比 | 3 dB max |
圆极化方式 | RHCP |
机械要求 |
尺寸 | 50.7* 48.5 * 18.5mm |
重量 |
|
功耗 |
VCC | 3.5V~5.5V |
电流 | 35mA(typical) |
运行环境 |
工作温度 | -40 ~ +85 ℃ (w/o backup battery) |
储存温度 | -40 ~ +85 ℃ |
湿度 | ≦95% |
单 GPS 或 单BDS 或 GPS+BDS 或 GPS+GLONASS多系统接收
超高灵敏度：-165 dBm
NMEA协议（默认：9600个bps）
内部备用电池
嵌入式陶瓷天线25 x 25 x 4.0mm或35 x35 x4.0mm
高级特性: Always Locate; AIC; EPO; EASY
工作温度范围：-40至85℃
符合RoHS, CE, FCC标准
尺寸：50.7* 48.5* 18.5（mm）
