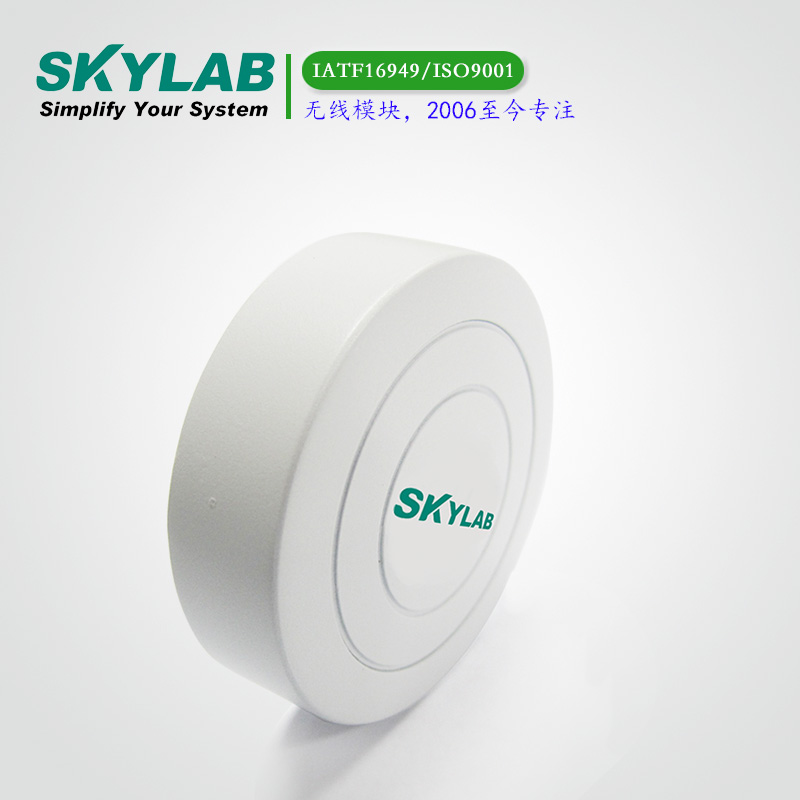

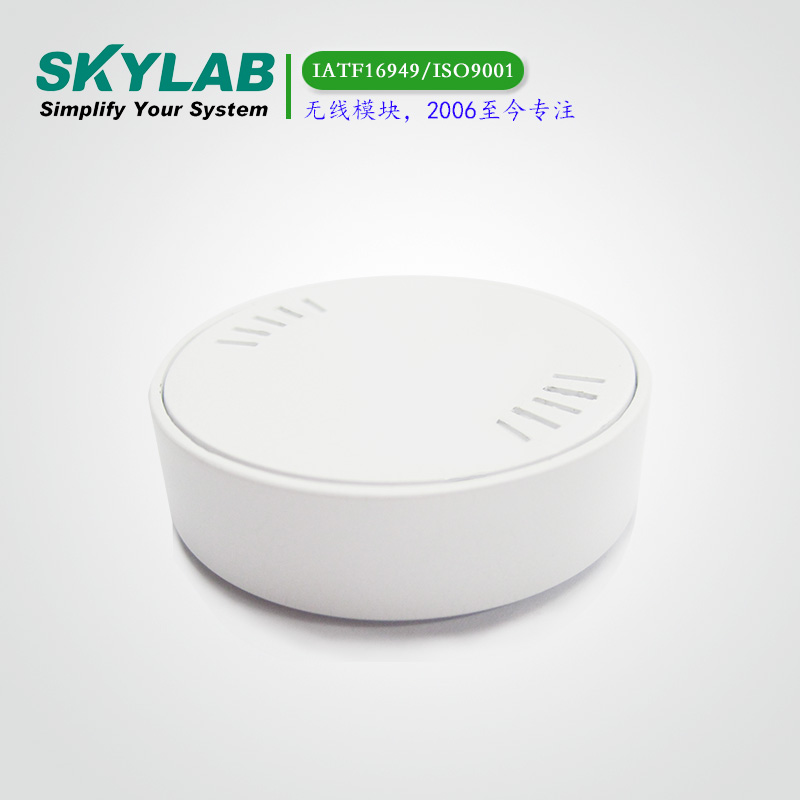

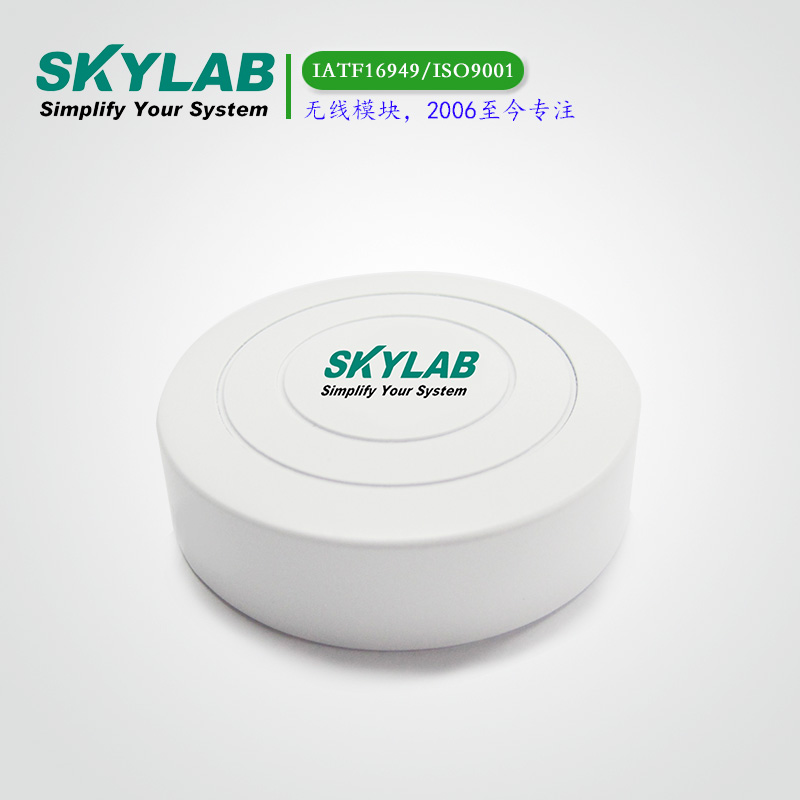

SKYLAB VG03 Beacon

VG03是一款蓝牙5.0 Beacon设备。蓝牙5.0 Beacon是一种基于蓝牙BLE协议的广播协议，也指代拥有这种广播协议的BLE外围设备。

优势：室内定位,信息推送,BLE5.0,广播距离100米

尺寸：47.5*16.1(±0.3)mm

模块介绍

VG03是基于Nrodic nRF52840的蓝牙5.0 Beacon。VG03用一个CR2477纽扣电池供电，电池使用寿命与VG03内部参数设置有关。此外，VG03内部的PCB板上留有烧录口和一对UART串口。

VG03是一款蓝牙5.0 Beacon设备。蓝牙5.0 Beacon是一种基于蓝牙BLE协议的广播协议，也指代拥有这种广播协议的BLE外围设备。VG03作为一个蓝牙5.0 Beacon设备, 它通常被安装在一个合适的位置，同时它将连续周期性地向它的周围环境进行广播，并且它不会被 BLE 的中心设备进行连接的。VG03的广播内容按照一定的规则进行排布。

VG03 APP

SkyBeacon 是一款SKYLAB 研发团队研发用于配置VG03参数的手机APP。用这款APP去连接VG03，修改它的UUID, Major, Minor 和设备名称等等参数。当VG03处于广播状态时这些参数将被广播出来。

模块应用

室内定位

信息推送

身份识别

微信摇一摇

模块参数

硬件特性
模型	VG03
天线类型	PCB天线
电池	CR2477
电压	2.4V~3.0V
尺寸(D×H)	47.5*16.1(±0.3)mm
无线功能
无线标准	蓝牙®5.0
频率范围	2400——-2483.5MHz
数据速率	250 kbps / 1 Mbps / 2 Mbps
调制技术	GFSK调制
无线安全	AES HW加密
传输功率	Tx功率在-20到+8 dBm范围内以4dBm递增
灵敏度	-93dBm at 1Mbps BLE
工作模式	中央/外围
其他
环境	工作温度:-20℃~ 60℃
	储存温度:-40℃~ 85℃
	工作湿度:10%~90%不凝结
	储存湿度:5%~90%不凝结

电池容量	发射功率	平均广播距离	广播间隔	空闲电流	广播瞬间电流	每日功耗	电池使用时间
（mAh）	（dBm）	（米）	（ms）	（uA）	（mA）	（mAh）	（天）
950（有效使用为800）	0	50m	100	3	7	5.08	157
			500			1.05	762
			1000			0.53	1509
	4	70m	100	3	12	8.68	92
			500			1.8	444
			1000			0.93	860
	8	70m	100	3	17	12.28	65
			500			2.52	317
			1000			1.27	630

模块特性

（1）低功耗

（2）小巧轻便，外形美观

（3）APP可灵活配置参数

（4）广播范围最大可达100米

（5）符合RoHS（无铅）标准

（6）符合FCC，CE认证

资料下载

SkyLab_蓝牙Beacon VG03_V1.01使用说明书_中文版.pdf
