产品简介

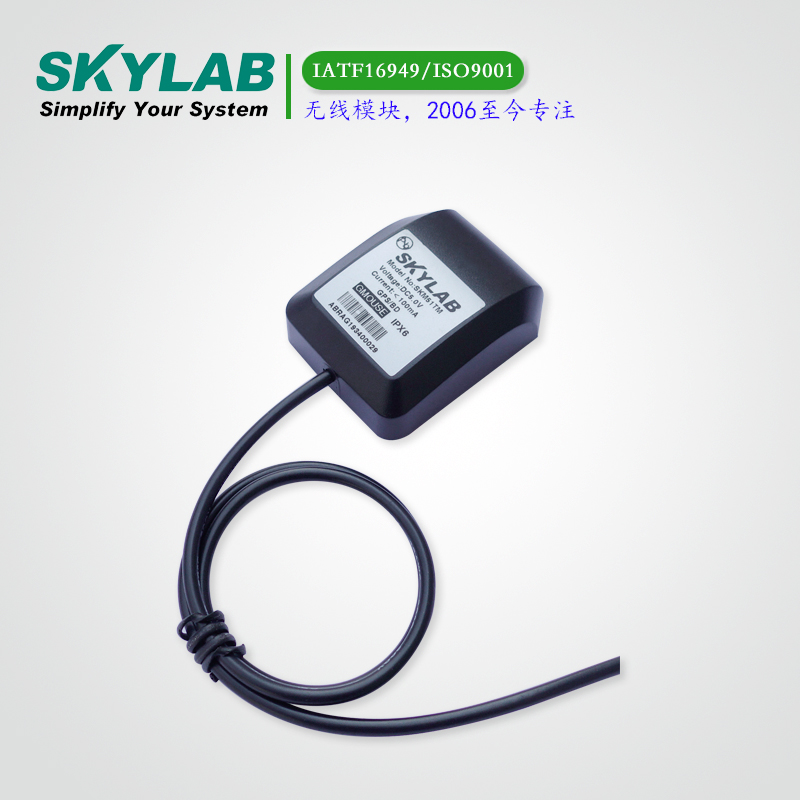

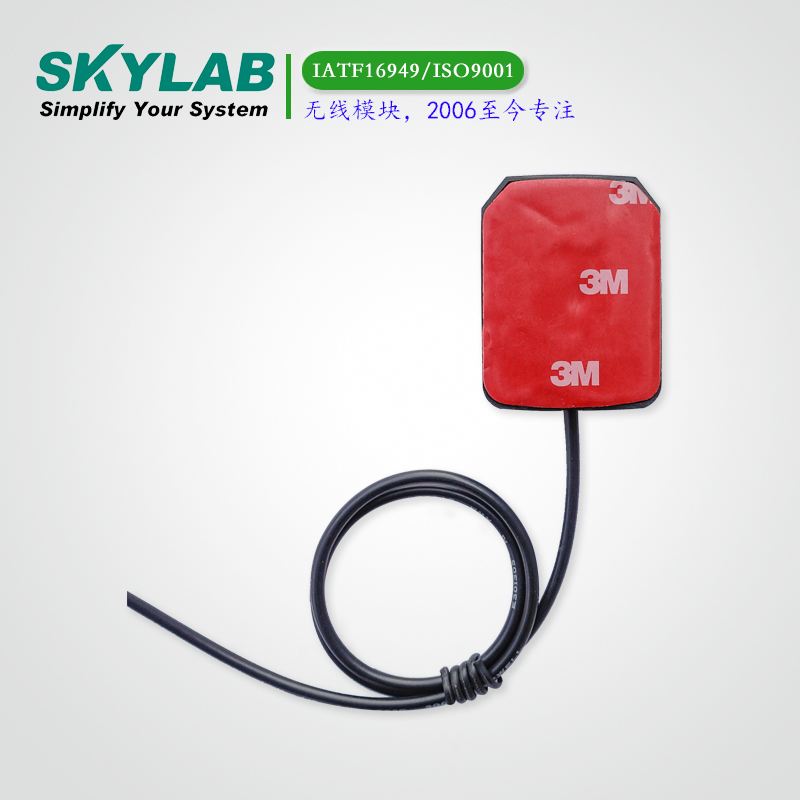

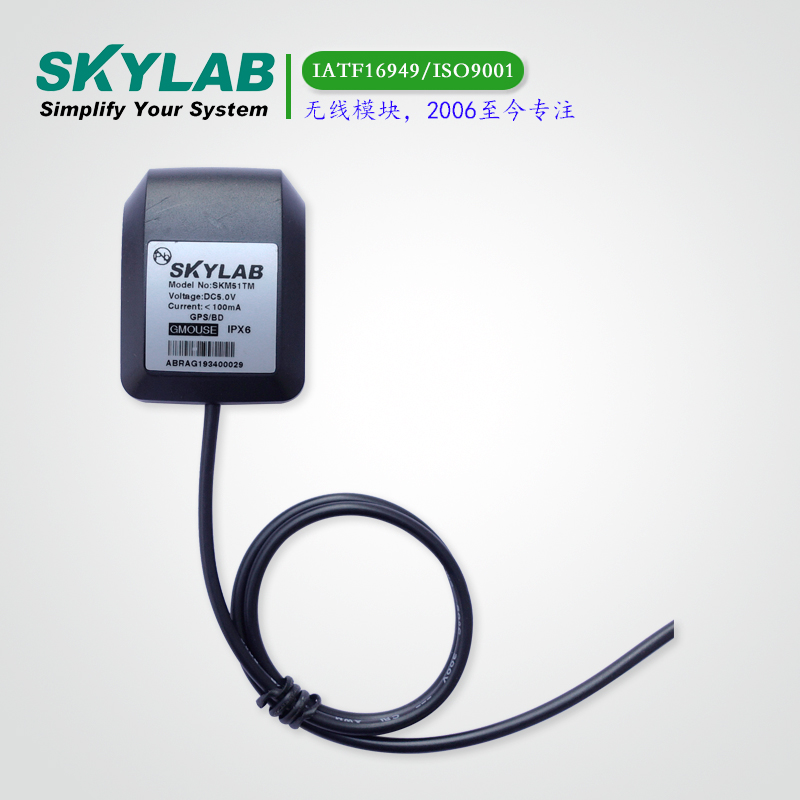

SKYLAB SKM51F是一款完整的嵌入式天线一体化GNSS模块(模块+天线),具有高灵敏度,低功耗和小尺寸的特点。这款模块通过内置天线接收信号,通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。
它是基于单片架构的高性能GNSS单芯片,-165dBm 跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的丛林环境中,可以在最严格的应用程序中实现高性能导航,甚至在严酷的GNSS 可见环境中也能实现可靠的定位。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。
技术参数
参数 |
规格 |
|
灵敏度 |
跟踪 |
-165dBm |
捕获 |
-148dBm |
|
精度 |
位置 |
3.0m CEP50 without SA(Typical Open Sky) |
速度 |
0.1m/s without SA |
|
启动时间 |
冷启动 |
23s(Typical Open Sky) |
热启动 |
2-3s |
|
热启动 |
1s |
|
重新获取 |
<1s |
|
功耗 |
追踪 |
35mA @3.3V Typical |
捕获 |
40mA @3.3V |
|
最大更新速率 |
1Hz |
|
限制 |
高度 |
Max 18,000m |
速度 |
Max 515m/s |
|
加速度 |
Less than 4g |
天线规格 |
|
尺寸 |
25*25*4.0mm |
中心频率 |
1575±3MHz |
带宽 |
10MHz Min |
阻抗 |
50 Ω |
轴比 |
3dBm Max |
圆极化方式 |
RHCP |
机械要求 |
|
尺寸 |
50.5 * 38.5 * 18mm |
重量 |
80g |
电气参数 |
|
VCC |
3.5V〜5.5V |
电流 |
35mA(典型值) |
环境 |
|
工作温度 |
-40〜+85℃(不含备用电池) |
储存温度 |
-40〜+85℃ |
湿度 |
≦95% |
