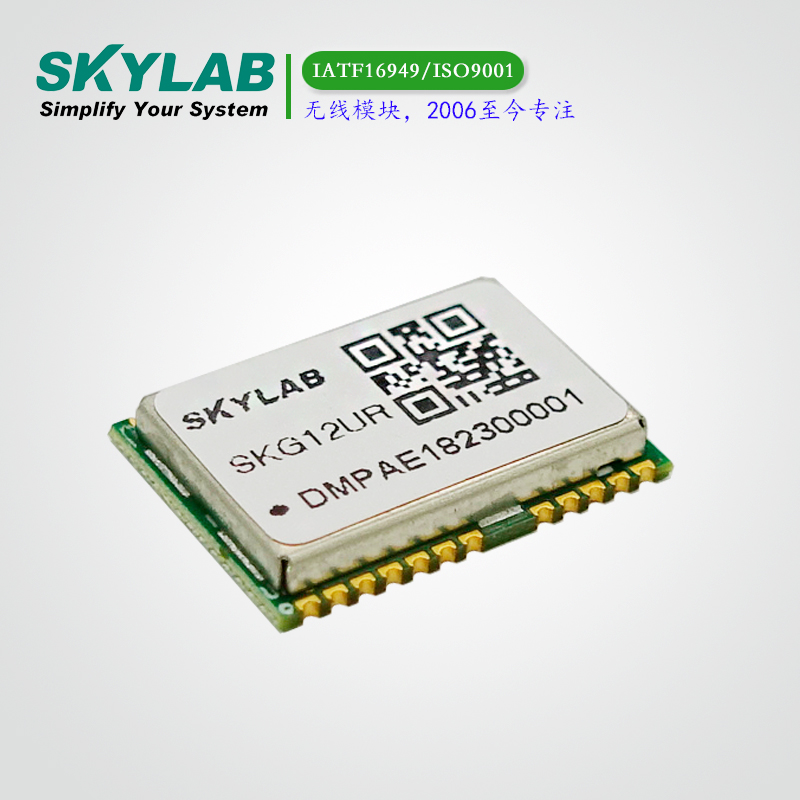

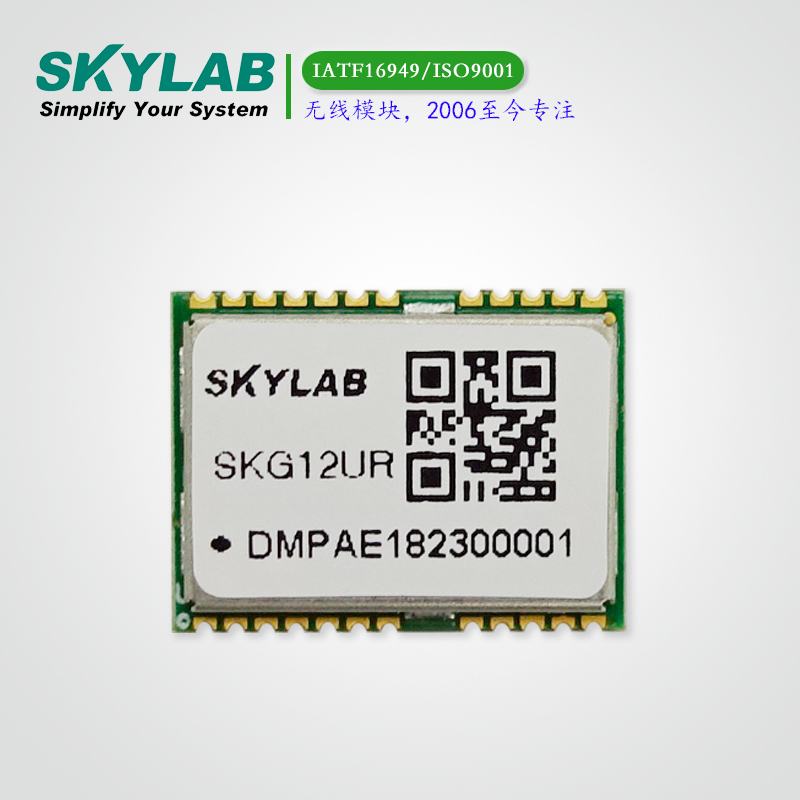

高精度导航定位模块SKG12UR

高精度导航定位模块SKG12UR

BDS/GPS双系统,支持RTK,分米级定位精度
尺寸:16*12*2.4(mm)
浏览次数:987

产品描述

高精度定位模块SKG12UR简介

SKG12UR 定位模组,集成单频算法,同时支持 BDS、GPS 双星系统,配合全国北斗增强网的高精度定位服务, 可以达到实时的分米级定位精度。

SKG12UR 是一款高性能的、特殊定制的多系统导航定位模块,模块包含高性能的能同时支持北斗、GPS 和Glonass 的卫星接收机芯片;模块具有行业领先的-167dBm 导航灵敏度和A-GNSS 服务,以实现最佳的性能, 同时支持使其在城市峡谷、茂密树木下都可以达到卓越的定位精度。

该模组以其卓越性能,可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案,能满足专业定位的严格要求与个人消费需要。

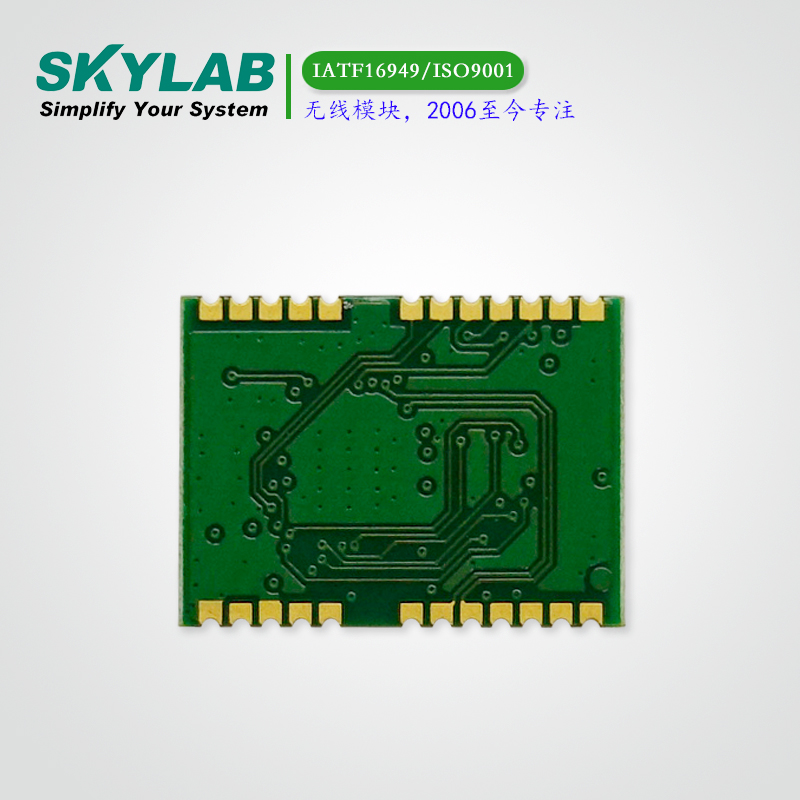

SKG12UR 模块外形尺寸紧凑,采用SMT 焊盘,支持波峰焊和回流焊接,与主流 GPS 模块硬件上 pin-to-pin 兼容,大大节省终端产品设计时间。



高精度定位模块SKG12UR产品特点

支持 BD、GPS 、GLONASS 系统

跟踪灵敏度可达: -167dBm

极快的 TTFF: 冷启动小于 35s;热启动小于 1s

多种系统模式:BDS/GPS;GPS/GLONASS

提供 AssistNow A-GPS

工作温度可达:-40—85℃

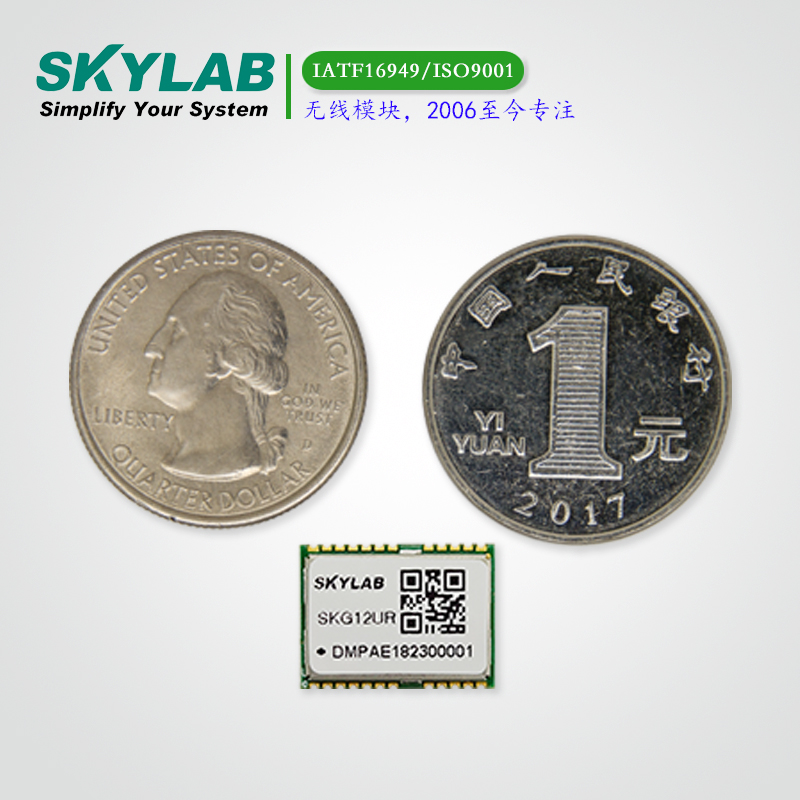

小尺寸: 16.0x12.2x2.4mm

符合 RoHS, FCC, CE 标准

获得最快的定位时间

功耗低

弱信号下较好的定位精度和位置有效性

出色的灵敏度

优越的质量和可靠性




典型应用

       汽车导航

个人导航设备

汽车保全系统

车辆监控

其他卫星定位应用等


性能参数

参数

指标

接收机类型

GPS L1C/A

GLONASS L1OF

BDS B1

TTFF

冷启:27s

温启:23s

热启:1s

辅助启动:5s

灵敏度

跟踪定位:-167dBm

重捕获:-160dBm

冷启动:-148dBm

温启动:-148dBm

热启动:-156dBm

水平定位精度

单点定位(水平)2.5m CEP

RTK (水平)<20cm CEP(使用千寻跬步专业版)

授时精度

RMS30ns

99%60ns

速度精度

0.05m/s

航向精度

0.3degrees

操作限制

动态<=4g

高度<=50,000m

速度<=500m/s

工作电流

搜索:28mA @3.3V Typical

跟踪:24mA @3.3V


        更多参数以及特性请下载产品图片旁边的规格书或咨询:0755-83408210!
