天线一体化模组

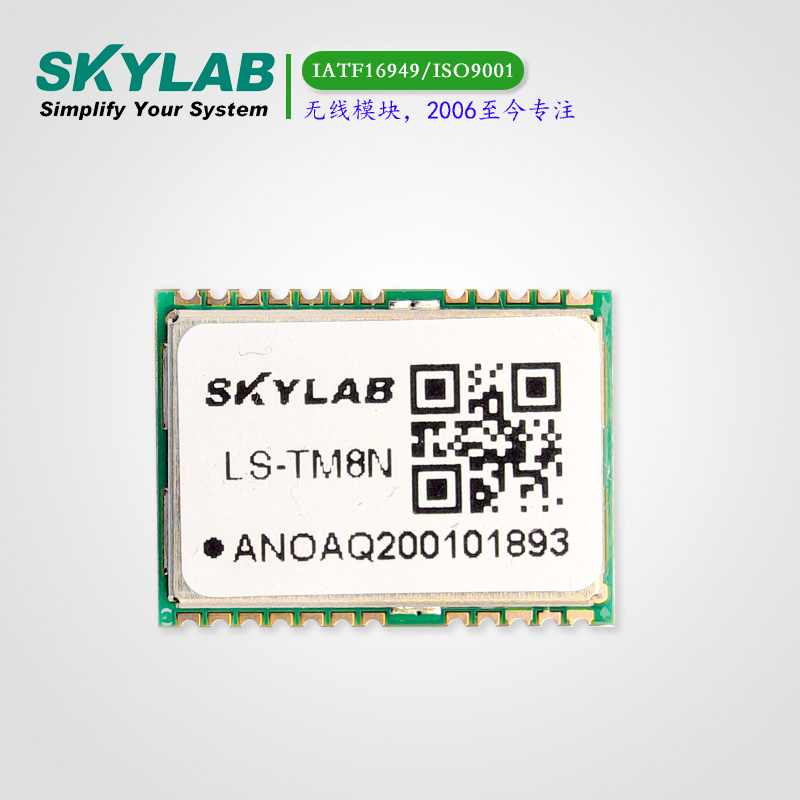

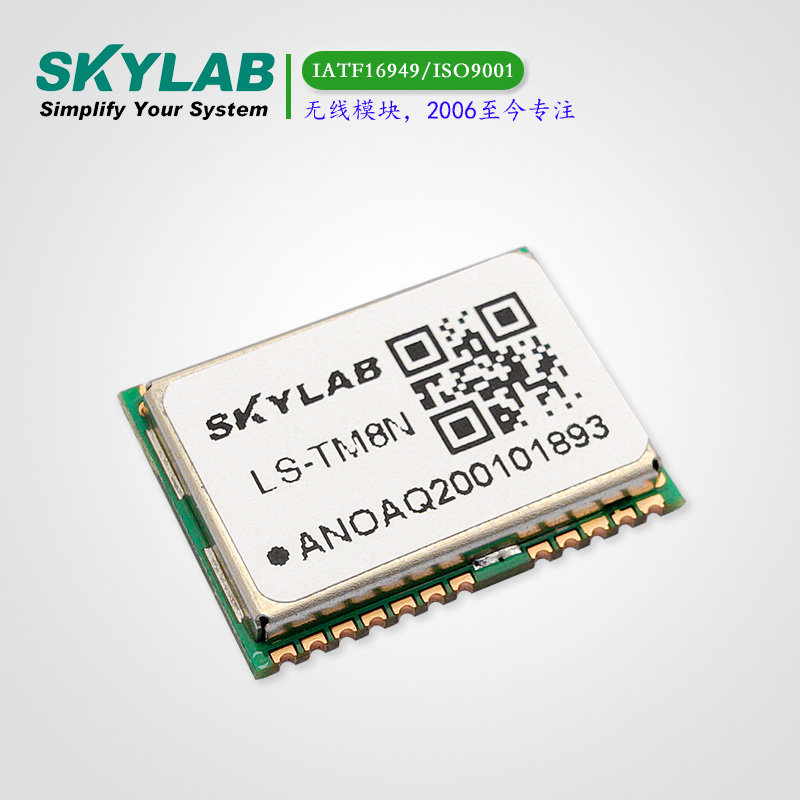

高性能GNSS一体化模块LS-TM8N

LS-TM8N是一款高性能GNSS一体化解决方案模块，具有超高灵敏度，超低功耗和小巧的外形。

优势：超高灵敏度,超低功耗

尺寸：16*12.2*2.4（mm）

模块介绍

LS-TM8N是一款高性能GNSS一体化解决方案模块，具有超高灵敏度，超低功耗和小巧的外形。 RF信号应用于模块的天线输入，并且在具有UBX协议或NMEA协议的串行接口上呈现具有位置，速度和时间信息的完整串行数据消息。它基于单芯片架构的高性能特性，其-162dBm的跟踪灵敏度将定位覆盖范围扩展到城市峡谷以及以前无法实现GNSS的茂密树叶环境，都能高精度定位。

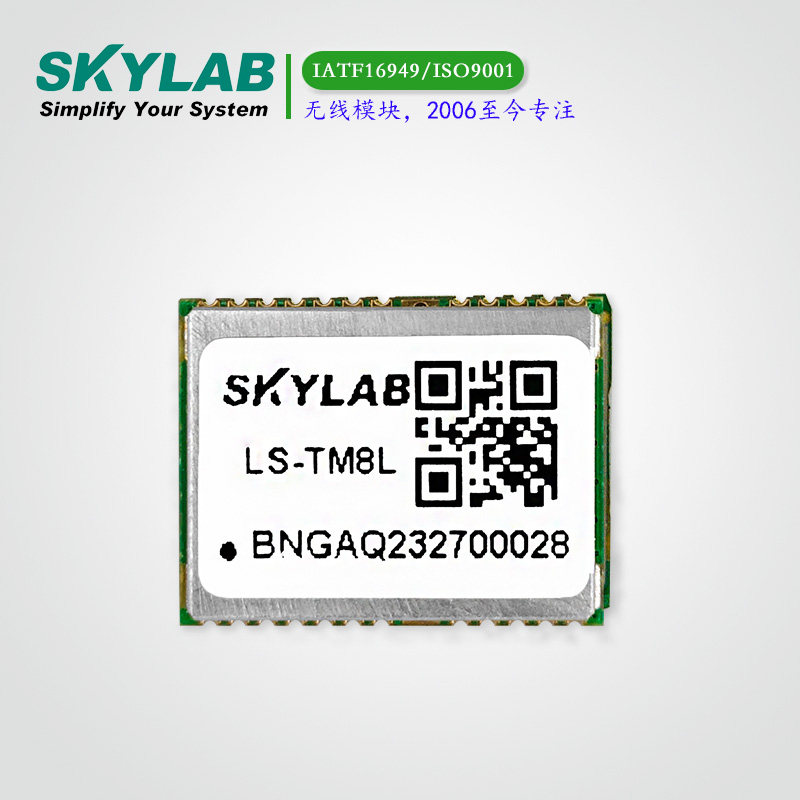

LS-TM8M为Flash版本，LS-TM8L为ROM版本。

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	描述	性能指标
接收机类型	GPS,GLONASS,BD
灵敏度	Tracking	-162dBm Typical
灵敏度	Acquisition	-148dBm Typical
精度	Position	3.0m CEP50 without SA
精度	Velocity	0.1m/s
TTFF	Cold Start	32s(Typical Open Sky)
TTFF	Hot Start	1s
工作电流	Tracking	28mA @3.3V Typical
工作电流	Acquisition	30mA @3.3V
数据更新频率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 500m/s
	Acceleration	Less than 4g
