Wi-Fi模组

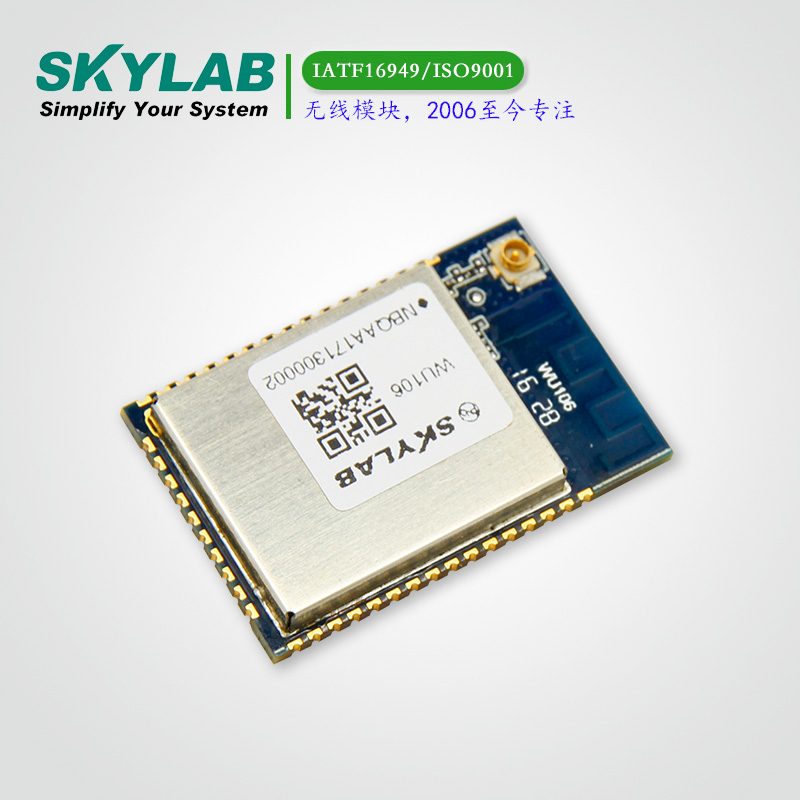

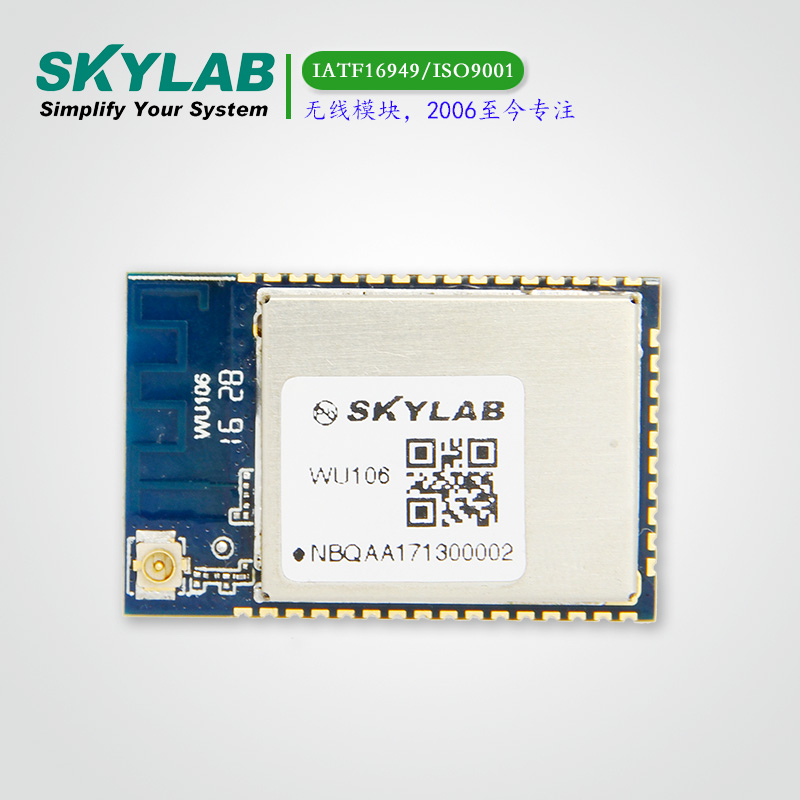

IOT WLAN模块WiFi WU106

此款模块停产

优势：此款模块停产

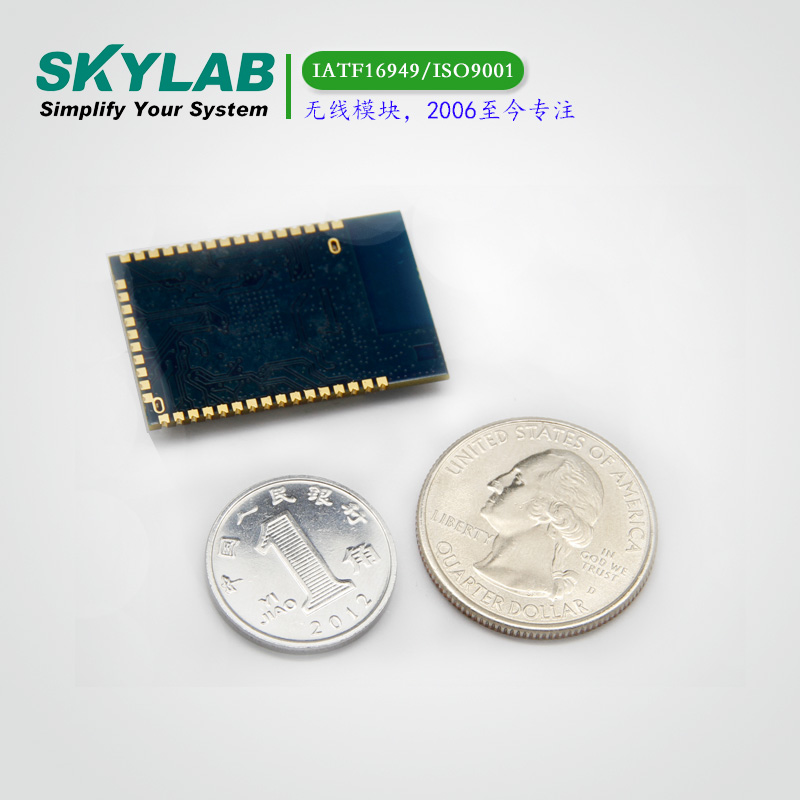

尺寸：31.3*20.3*3.2(mm）

模块介绍

WU106是一款符合802.11 b / g / n标准的 WiFi模块,内置车载低功率应用处理器，是一个低成本的串行WiFi模块,支持UART-WiFi——以太网数据传输。

亮点:

接口：UART, IIC, IIS/SPI, PWM, GPIO

工作模式：AP和Station模式

串口波特率：9600-115200

天线：IPEX座子外接天线或者PCB天线

模块应用

◆ 物联网

◆ 网络消费设备

◆ 测量

◆ 楼宇自动化

◆ 家庭自动化

◆ 智能家庭网关

◆ 智能照明

◆ 智能插头

◆ 工业控制

模块参数

硬件特性
模块	WU106
天线	IPEX or PCB Antenna
芯片	MT7687
电压	3.3V±10%
尺寸	31.3mm20.3mm3.2mm
无线特性
无线标准	IEEE 802.11b/g/n
频率范围	2.412GHz---2.484GHz
速率	IEEE 802.11b : 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : MCS0--MCS7 @ HT20
	MCS0--MCS7 @ HT40
接收灵敏度	HT40 MCS7 : -70dBm@10% PER(MCS7)
	HT20 MCS7 : -73dBm@10% PER(MCS7)
	54M: -77dBm@10% PER
	11M: -89dBm@ 8% PER
调制技术	DSSS (DBPSK, DQPSK, CCK)
调制技术	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
安全	WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
功耗	IEEE 802.11n: 15dBm @HT20/40 MCS7
	IEEE 802.11g: 16dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
工作模式	AP Mode/Station Mode
Others
证书	RoHS
工作环境	Operating Temperature: -20℃~55℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing

模块特性

◆ 符合IEEE 802.11b/g/n

◆ 1T1R 2.4GHz，支持150Mbps物理层数据速率

◆ AT命令传输模式和UART透明传输模式

◆ 智能链接

◆ 支持TCP，UDP

◆ 支持接口：UART、I2C、I2S/SPI、PWM、GPIO

◆ 安全：WEP64/128、TKIP、AES、WPA、WPA2、WAPI

◆ 支持AP模式和车站模式

◆ RoHS符合环保要求

◆ UART波特率：9600–115200bps

◆ 尺寸：长31.3毫米，宽20.3毫米，高3.2毫米

◆ 符合RoHS标准（无铅）

◆ 符合FCC，CE标准

资料下载

SKYLAB_WU106_V1.03_datasheet.pdf
