SKYLAB结合多年无线模块研发经验，推出了多款集成WiFi、蓝牙两种无线通信技术的WiFi+蓝牙组合模块，串口的有LCS2028，WG235，WG236，WG238以及USB接口的SKW423B。现已广泛应用在各行业领域，赋予智能终端数据采集、数据传输、数据上传及无线上网功能。组合模块的应用除了需要了解透传模式的实现，还需要完成蓝牙配网设置，本篇SKYLAB小编就以串口WiFi+蓝牙组合模块LCS2028为例，带大家了解一下组合蓝牙配网操作步骤。
LCS2028接线
1、首先通过USB-TTL串口线将焊接好LCS2028模块的开发板连接至电脑。
2、打开串口调试助手，选择正确的端口号与串口波特率。
3、通过串口调试助手发送以下指令对WiFi+蓝牙组合模块工作是否正常以及配置模块LCS2028。
LCS2028使用指导
1、通过AT指令查询LCS2028工作状态
AT+CWMODE?（0：未开启，1：Station模式，2：SoftAP模式） ，
串口发送执行指令：AT+CWMODE?
返回
串口响应：+CWMODE:0
OK
（状态0/1都行）
2、开启BLE配网
串口发送执行指令：AT+CWBLECFG=1
返回
串口响应：OK：belon
3、用户APP连接
（1）手机下载nRF Connect软件，并打开

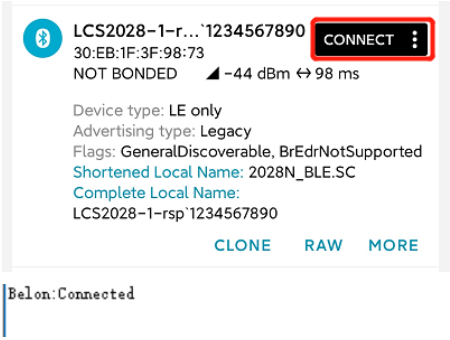

（2）连接设备（设备名称：LCS2028XXX1234567890）
连接成功串口响应：Belon:Connected

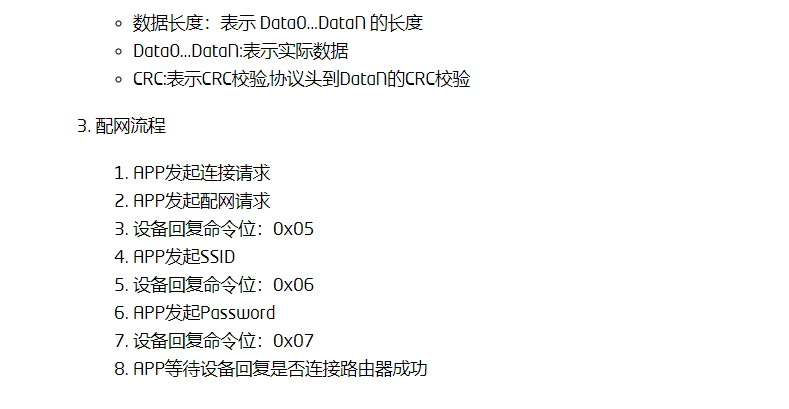

（3）发送指令配网，详情参考如图所示配网说明。
4、BLE蓝牙配网步骤
连接上APP后，下面以WIFI名称“iPhone”,无线密码“SKYLAB123@”为例，说明完整的配网过程。
我们需要通过APP来发送以下数据来实现配网功能：
发送SSID：55AA02066950686F6E656A
发送Password：55AA030A534B594C414231323340A8
发起配网请求：55AA010000
以下是数据解析：
55AA 02 06 6950686F6E65 6A
（协议头）（CMD命令位）（数据长度）（Data0...DataN）（CRC检验位）
55AA：协议头，固定格式；
02：发送SSID的命令位，固定格式；
06：Data0...DataN 的长度为6；
6950686F6E65：iPhone的16进制数，由字符串转16进制数得到；
6A：协议头到DataN的CRC校验码。
55AA 03 0A 534B594C414231323340 A8
（协议头）（CMD命令位）（数据长度） （Data0...DataN） （CRC检验位）
55AA：协议头，固定格式；
03：发送Password的命令位，固定格式；
0A：Data0...DataN 的长度为10；
534B594C414231323340 ：iPhone的16进制数，由字符串转16进制数得到；
A8：协议头到DataN的CRC校验码。
55 AA 01 00 00
（协议头）（CMD命令位）（数据长度）（Data0...DataN）（CRC检验位）
55AA：协议头，固定格式；
01：发送配网请求的命令位，固定格式；
00：Data0...DataN 的长度为0；
00 ：数据长度为0；
实际操作如下：

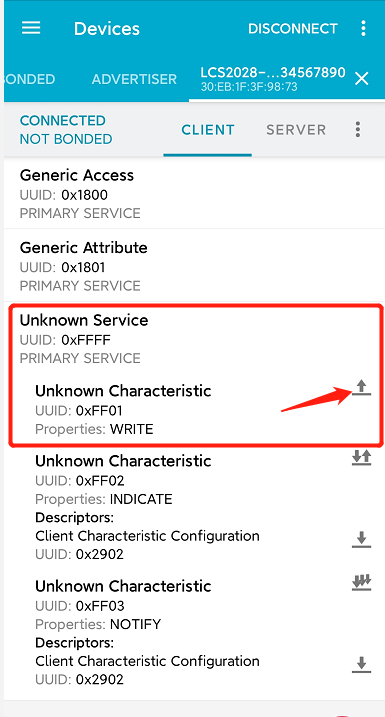

（1）打开Unknown Service ，找到Unknown Characteristic；

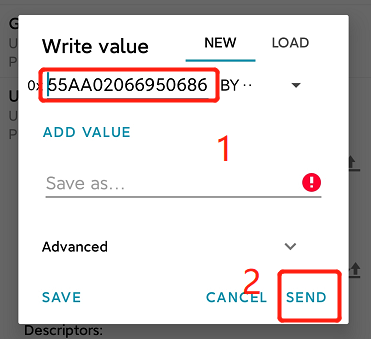

（2）发送SSID：55AA02066950686F6E656A，输入相关数据并发送；

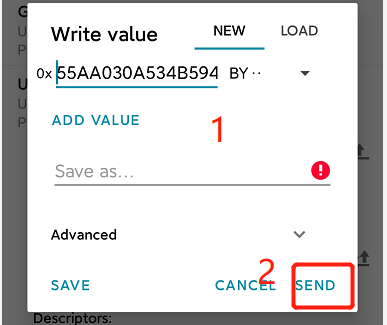

（3）发送Password：55AA030A534B594C414231323340A8，输入相关数据并发送；

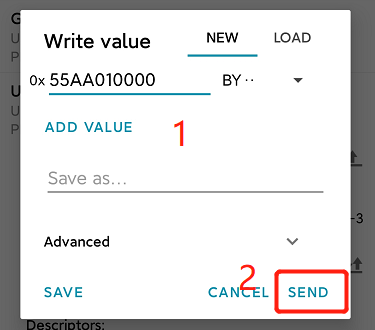

（4）发起配网请求：55AA010000，输入相关数据并发送；
（5）查看串口输出，配网成功。
（6）可查询到配上的无线网络:iPhone。
经过上述步骤就可以实现LCS2028模块的蓝牙配网了。更多LCS2028的配置详见LCS2028 AT指令集。指路SKYLAB官网LCS2028(http://www.skylab.com.cn/productview-211-lcs2028.html)产品页的资料下载。
