继北斗三号定位模块SKG1223之后，近日，SKYLAB联合华大北斗，基于HD8120方案，研发推出一款低成本的单频北斗三号定位模块_SKG122C。现已小批，支持送样测试，欢迎来电索样哦！

HD8120方案单频北斗三号定位模块SKG122C

SKG122C是一款基于HD8120方案自研的高性能、多系统导航定位模块，模块能同时支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统的卫星接收，支持A-GPS，模块默认支持GPS/QZSS:L1C/A；GLONASS: L1；BeiDou: B1I,B1C；GALILEO: E1，使定位更快，精度更高，产品性能更可靠。

SKG122C模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

HD8120方案单频北斗三号定位模块SKG122C参数

参数	描述	性能指标
电压	3.0~3.6V
射频输入	频率	GPS/QZSS :L1C/A GLONASS: L1 BeiDou: B1I,B1C GALILEO: E1 SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸	16.012.22.4（单位：mm）
数据接口	1个UART, TTL电平,波特率1200～460800bps可调，默认9600
天线检测	可支持天线馈电，需外置天线检测电路
首次定位时间TTFF	冷启动	≤28s
	热启动	≤1s
	重捕获	≤1s
灵敏度	跟踪	-163dBm
灵敏度	捕获	-149dBm
精度	定位	GNSS Open-Sky CEP<2.5m SBAS Open-Sky CEP<2.0m D-GNSS Open-Sky CEP<1.0m
精度	速度	GNSS 0.1m/s SBAS 0.05m/s D-GNSS 0.05m/s
动态性能	速度	515m/s
	加速度	4g
	高度	18000m
PPS	支持，精度 20ns
数据更新率	1Hz~10Hz，默认1Hz
导航数据格式	NMEA 0183 V4.1版

HD8120方案单频北斗三号定位模块SKG122C的特性介绍

支持BDS3、GPS、GLONASS、Galileo、QZSS、SBAS系统

极快的TTFF：冷启动小于28s；热启动小于1s

支持A-GPS

工业级标准

超小尺寸：16.0x12.2x2.4mm

符合RoHS,FCC,CE标准

获得最快的定位时间

弱信号下较好的定位精度和位置有效性

优越的质量和可靠性

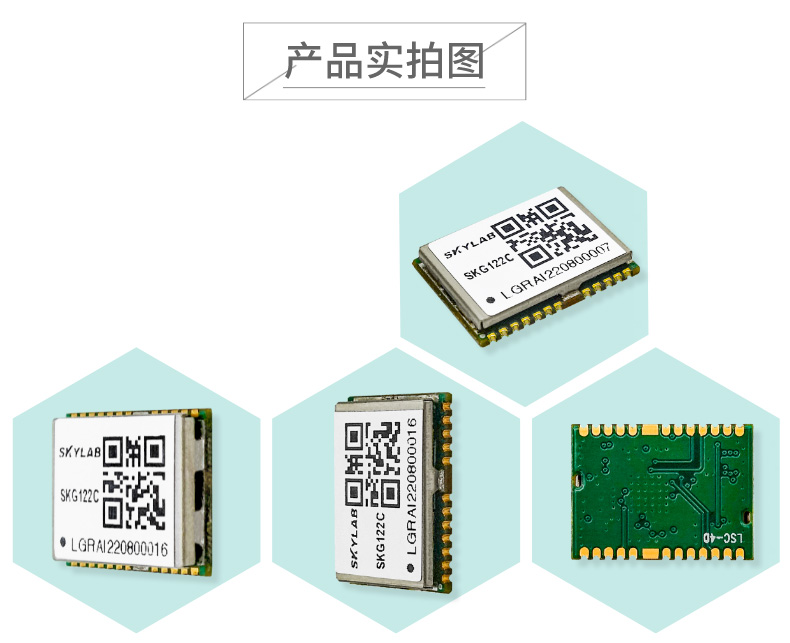

单频北斗三号定位模块SKG122C

目前这款HD8120方案单频北斗三号定位模块SKG122C已小批试产，经典的16*12（mm）邮票孔SMD贴片封装，可配套SKYLAB SKG09&12系列Demo板进行测试，定位精度在3m左右，可满足物联网低功耗便携式手持定位设备、车载导航、船舶定位导航、个人导航等定位需求，更多GPS+北斗模块SKG122C性能参数及应用可直接戳网站（http://www.skylab.com.cn）右侧QQ客服或直拨0755-83408210。
