SKYLAB为您解读GPS模块参数_单GPS模块选型

2021-12-22发布者:天工测控 浏览数:

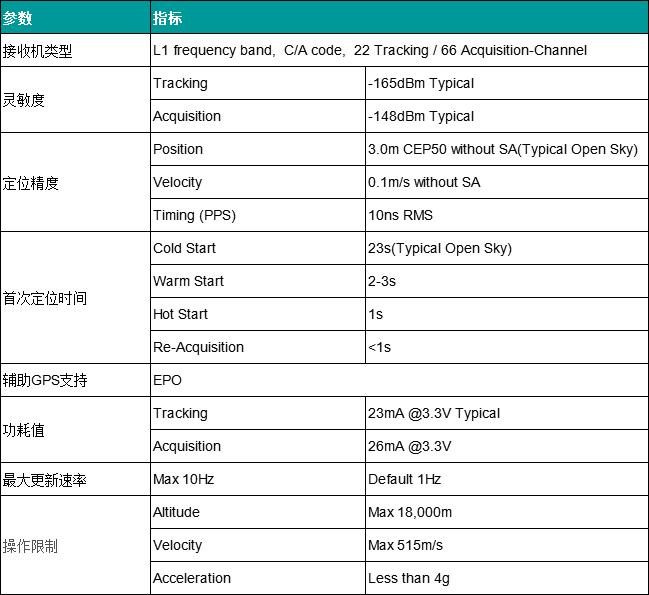

为一个研发的新产品赋能定位功能,就需要选择支持提供位置信息的定位芯片或者是定位模块嵌入到PCB板上。新手工程师在做GPS模块选型的时候,就有一肚子的疑问,模块怎么选,怎么确认GPS模块参数满足应用需求。看这里,今天SKYLAB君就以MT3337方案的BL系列GPS模块为例带大家了解一下GPS模块规格书中的参数。

61dd27ff1d228.jpg 61dd2806639cd.jpg 61dd280be5414.jpg
SKG09BL                                SKG12BL                                 SKM81B


频率:MT3337方案的单GPS模块仅支持L1频段1575.42MHz    C/A码。

通道数:MT3337方案的BL系列单GPS模块22个跟踪通道,66个捕获通道。

灵敏度:GPS模块的灵敏度分为跟踪灵敏度和捕获灵敏度,参数性能由芯片决定,基于MT3337方案的BL系列单GPS模块跟踪灵敏度为-165dBm,捕获灵敏度为-148dBm。

首次定位时间:使用GPS前要先定位,定位的话需要卫星数量必须在3颗以上,定位需要一段时间搜索卫星,首次定位时间分为三种状态,冷启动,温启动,热启动。冷启动,最好理解,就是在没有历史信息的情况下一个一个轮询的方式搜星定位,所需时间最长;温启动是指距离上次定位时间超过2个小时的启动,搜星定位时间介于冷启动和热启动之间;热启动是指在上次关机的地方没有过多移动启动GPS,但距离上次定位时间必须小于2个小时,通过软件的方式,进行一些启动前的保存和关闭等准备工作后的启动。MT3337方案的BL系列单GPS模块在开阔环境的冷启动时间为23s,温启动时间为2-3s,热启动时间<1s;定位极为迅速。

辅助定位:EPO,MT3337方案的BL系列单GPS模块的辅助EPO提供预测的扩展预测轨道数据来加速TTFF,用户可以通过互联网或无线网络从FTP服务器下载EPO数据到GPS引擎,GPS引擎将使用EPO数据来辅助位置计算卫星不够或信号弱区。

PPS:PPS信号用于精确计时和时间测量,MT3337方案的BL系列单GPS模块的PPS精度为10ns,每秒脉冲 (1 PPS) 是一种电信号,可以非常精确地指示一秒的开始。根据来源,正确运行的 PPS信号的精度范围为10ns。

数据格式:NMEA 0183 ,NMEA协议是一种基于ASCII的协议,记录以$开头并带有回车/换行符。GPS特定消息都以$GPxxx 开头,其中xxx是随后消息数据的三字母标识符。NMEA消息具有校验和,可以检测损坏的数据传输。MT3337方案的BL系列单GPS模块支持以下 NMEA-0183 消息:GGA、GLL、GSA、GSV、RMC VTG。模块默认波特率为9600bps。

工作电压:MT3337方案的BL系列单GPS模块输入电压 Vcc 应在 3.0V 至 4.2V 范围内,电流不小于 100mA。 适当的去耦必须由外部去耦电路提供。 可降低电源噪声,增加电源稳定性。主电源 Vcc 电流根据处理器负载和卫星采集而变化。 采集期间的最大 Vcc 峰值电流约为 25 mA。

天线类型:GPS接收电线是将来自卫星无线电信号的电磁波能量转换成接收机电子器件可摄取应用的电流。由于GPS信号是圆极化波,所以GPS接收天线都是圆极化工作方式。目前市场上应用最多的就是平板式天线,分为无源与有源天线,MT3337方案的BL系列单GPS模块支持无源、有源天线。


综上,MT3337方案的BL系列单GPS模块的参数解读告一段落,实际上这些参数在GPS模块规格书上均有体现,想了解更多SKYLAB单GPS模块参数特性及应用可直接访问SKYLAB官网(www.skylab.com.cn)的GPS模块产品页面,下载对应产品型号的规格书,也可戳网站右侧客服QQ或直拨0755-83408210
