BLE5.0蓝牙模块引脚说明_SKYLAB串口蓝牙模块SKB501

发布日期:2021-06-21 浏览次数:3699

为满足更低功耗的串口数据传输、智能控制应用,SKYLAB很早就推出了更满足物联网低功耗无线模块需求的BLE5.0蓝牙模块,型号是大家很熟悉的SKB501。为方便各位工程师的蓝牙解决方案设计应用,SKYLAB小编简单为大家介绍一下BLE5.0蓝牙模块SKB501的引脚说明。

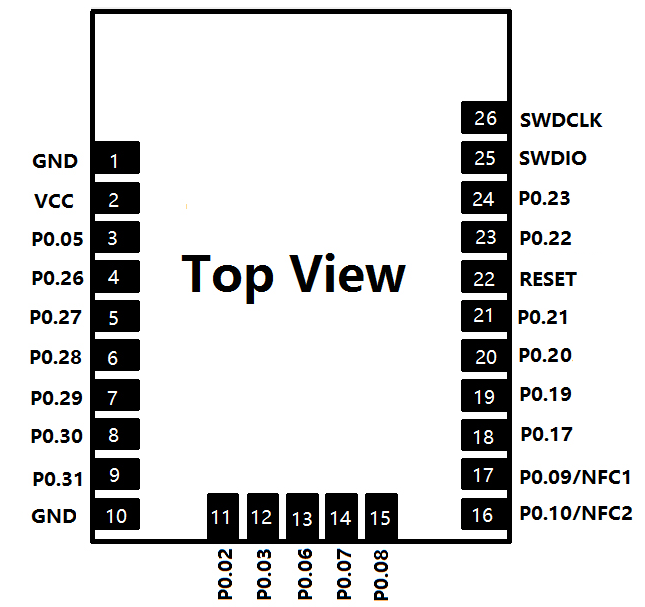

 蓝牙模块SKB501引脚说明

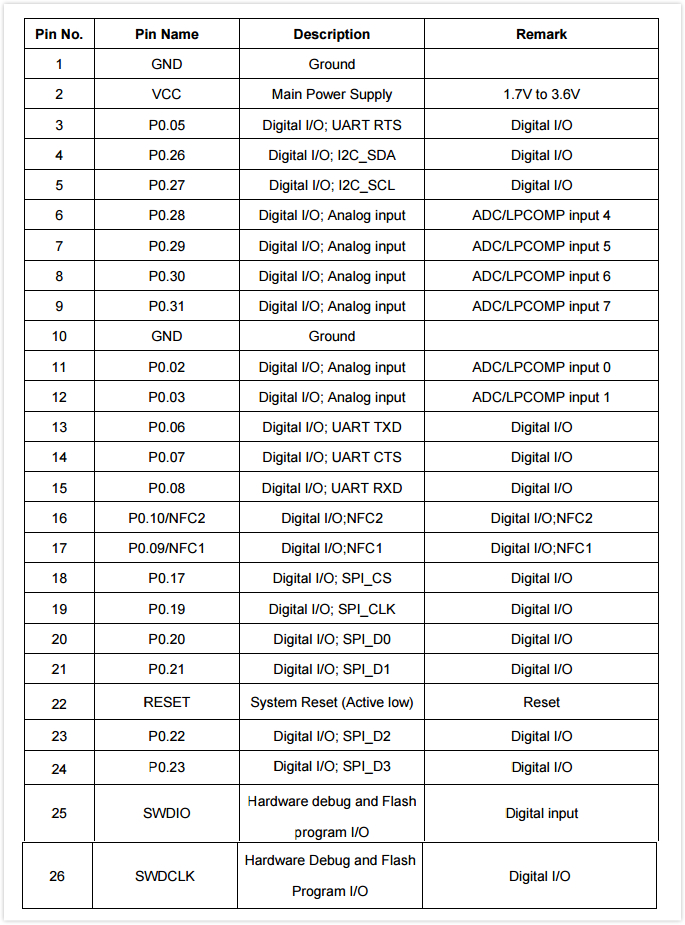

蓝牙模块SKB501引脚说明

延伸阅读:

BLE5.0蓝牙模块SKB501的特征:

BLE5.0蓝牙模块SKB501

蓝牙:蓝牙5.0版本

芯片:基于Nordic nRF52840蓝牙芯片

CPU:32位ARM Cortex-M4F @ 64MHz

蓝牙5数据速率支持:2Mbs,1Mbs,500Kbs,125Kbs

宽幅可调功耗:可编程输出功率从-20dBm-+8dBm

灵敏度:-96dBm

接口:UART(CTS/RTS),全面支持SPI/UAR /PWM接口

主从:蓝牙主机、从机、主从一体

GPIO引脚:20个通用I/O引脚

安全性:SKB501配置128位AES/ECB/CCM/AAR协处理器

蓝牙低能量蓝牙长距离模式的链路预算高达111 dB

支持ANT和NFC

宽电压支持1.7v-5.5v

符合FCC,CE,RoHS标准

蓝牙5.0模块应用:

(1)蓝牙串口透传

(2)高速率蓝牙数据传输

(3)远距离蓝牙数据传输

(4)工业物联网蓝牙传感器和控制器应用

(5)智能穿戴、智能家居设备蓝牙应用
更多SKB501模块参数特性及功能应用欢迎关注SKYLAB官网或微信公众账号(skylab2002),不定期更新。4.0/4.2/5.0蓝牙模块索样可直拨0755-83408210
