SKB369蓝牙模块使用教程_4.2低功耗蓝牙模块

发布日期:2021-03-31 浏览次数:303

SKB369是基于Nordic nRF52832方案研发推出的工业级BLE4.2蓝牙模块,Cortex-M4 F内核,RAM高达64KB,Flash高达512KB,模块处理能力强,支持SPI/UART/TWI通信协议及AT指令集。SKB369模块功耗极低,传输模式为0.7mA,广播模式为0.21mA,空闲模式为2uA,休眠模式为0.2uA,接收灵敏度为-96dBm,传输距离可达50米,模块有19个I/O口任意配置成各种接口,模块尺寸小巧,能很好的嵌入到客户的产品中,可实现物联网蓝牙无线连接,数据采集,数据传输,智能控制等应用,且能够满足客户二次开发的编程需求。

SKB369模块的Pin脚图及Pin脚定义

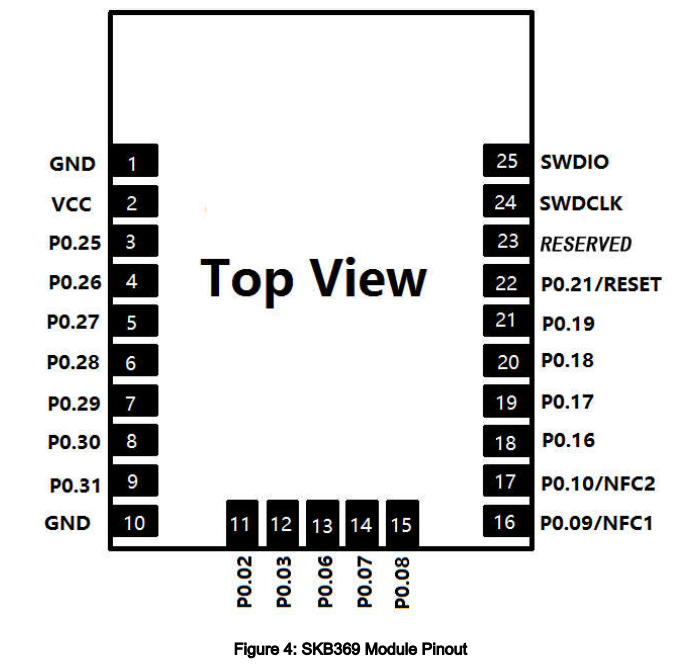

SKB369模块的Pin脚图

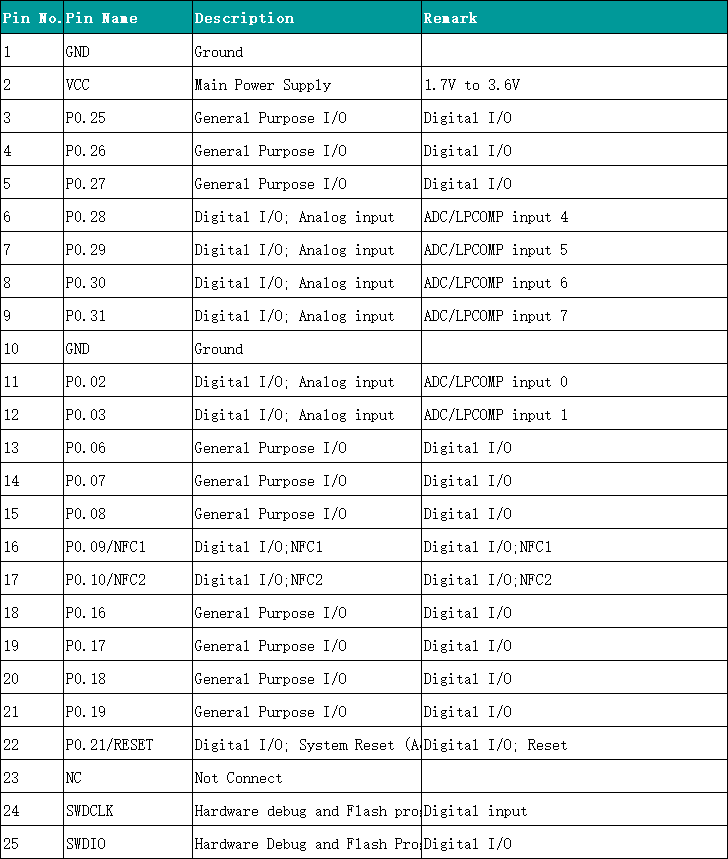

SKB369模块的Pin脚定义

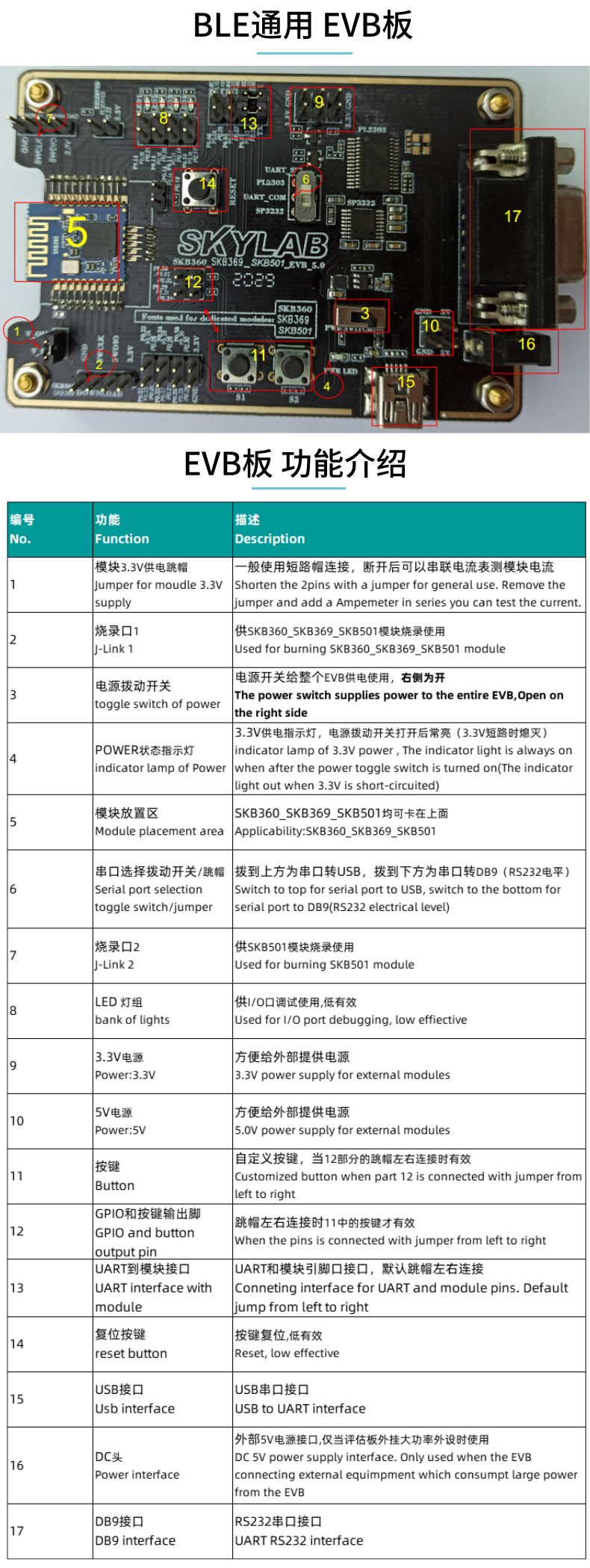

SKB369模块的Demo板及功能介绍

 SKB369模块的Demo板及功能介绍

首先通过USB-TTL串口线将模块连接至电脑。

打开串口调试助手,选择正确的端口号与串口波特率(有的模块初始的波特率值为115200,但是实际使用过程当中其真实值可能是9600,使用时需要注意)。

通过串口调试助手发送以下指令对蓝牙模块工作是否正常的确认以及配置蓝牙模块。

1、查看蓝牙模块SKB369 AT指令集

AT?,命令用于查询模块支持的AT指令以及用法说明和判断蓝牙模块SKB369是否正常工作,正常输出AT指令则判断模块正常工作。

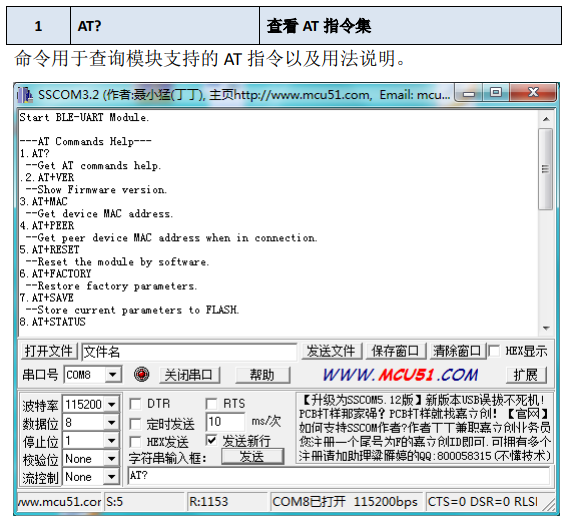

 查看蓝牙模块SKB369 AT指令集

2、设置/查询蓝牙模块SKB369的配置信息

AT+STATUS,用于设备配置信息。

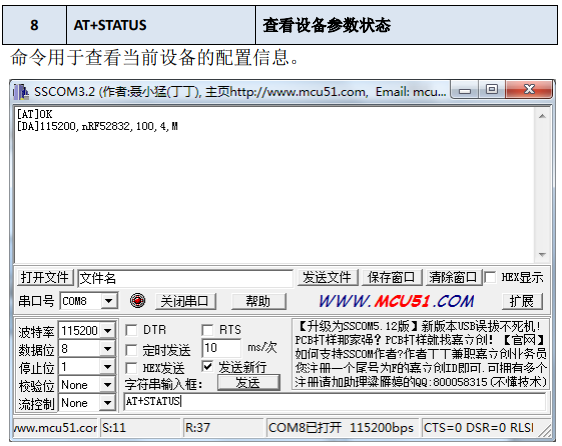

 设置/查询蓝牙模块SKB369的配置信息

上图示表示串口波特率为 115200bps当前广播名称为 nRF52832广播间隔为 100ms发射功率为 4dBm连接间隔等级:中等

3、查看蓝牙模块SKB369的工作状态

AT+WSTA,查看设备工作状态。

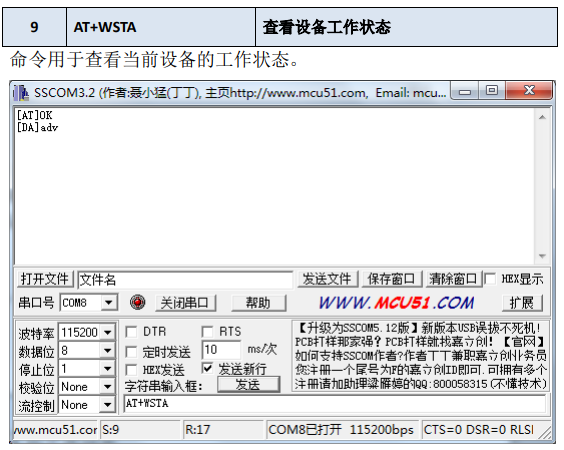

 查看蓝牙模块SKB369的工作状态

SKB369模块有以下状态:adv:广播状态;conn:蓝牙连接状态;idle:不广播,不连接状态。

4、设置/查询蓝牙模块SKB369波特率

AT+BAUD=<baud rate>,修改模块串口波特率。

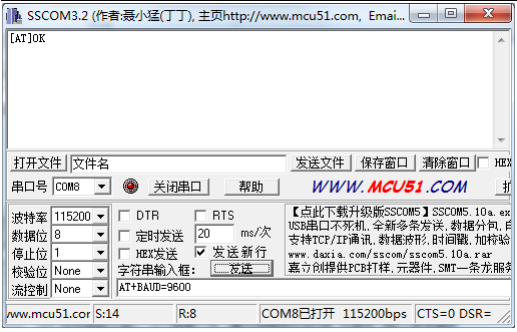

 设置/查询蓝牙模块SKB369波特率

新的波特率在输出回复码后生效。SKB369支持以下波特率:4800/9600/14400/19200/28800/38400/57600/76800/115200/230400;

如果修改了串口的波特率,则需要关闭串口后重新设置串口助手的波特率,否则可能出现无法接受数据或乱码的情况。

5、设置/查询蓝牙模块SKB369发射功率

AT+TXPWR,设置模块无线发射功率。命令用于设置模块无线发送功率,此命令可以增加或减短传输距离。SKB369模块仅支持以下发射功率:-30/-20/-16/-12/-8/-4/0/4。

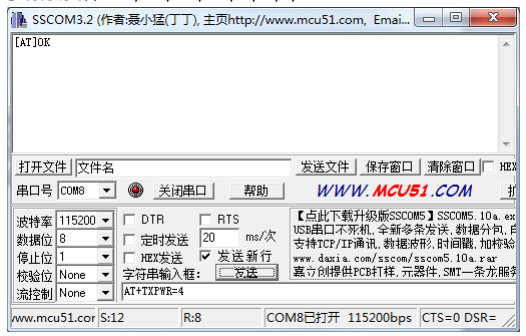

 设置/查询蓝牙模块SKB369发射功率

6、搜索蓝牙设备

AT+SCAN_BLE[=X] ,扫描周边的BLE设备

7、连接蓝牙设备

AT+CON_MAC=<address>,使用MAC地址方式连接一个从设备

 SKB369

经过上述蓝牙指令之后就可以实现简单的蓝牙模块之间的连接,之后就可以通过串口在模块间相互发送数据。这是简单的蓝牙模块工作在主从模式下的串口透传。更多SKB369模块参数规格及使用技巧,可戳网站右侧客服QQ或直拨0755-83408210咨询哦!
