无线视频传输常用WiFi模块_SKYLAB

发布日期:2021-03-15 浏览次数:7657

得益于免布线,高速无线传输的WiFi视频传输方案已成为物联网视频传输的首选方案,为方便工程师的视频传输WiFi模块选型,SKYLAB整理了一份无线视频传输常用WiFi模块的介绍及选型指导。

基于200万高清摄像头WiFi模块的无线视频传输方案

无线高清视频传输方案由USB摄像头,200万高清摄像头WiFi模块及接收视频的PC端组成。在网络USB摄像头的PCB板上,嵌入集成200万高清摄像头功能的高清摄像头WiFi模块,系统支持http协议传输视频帧。

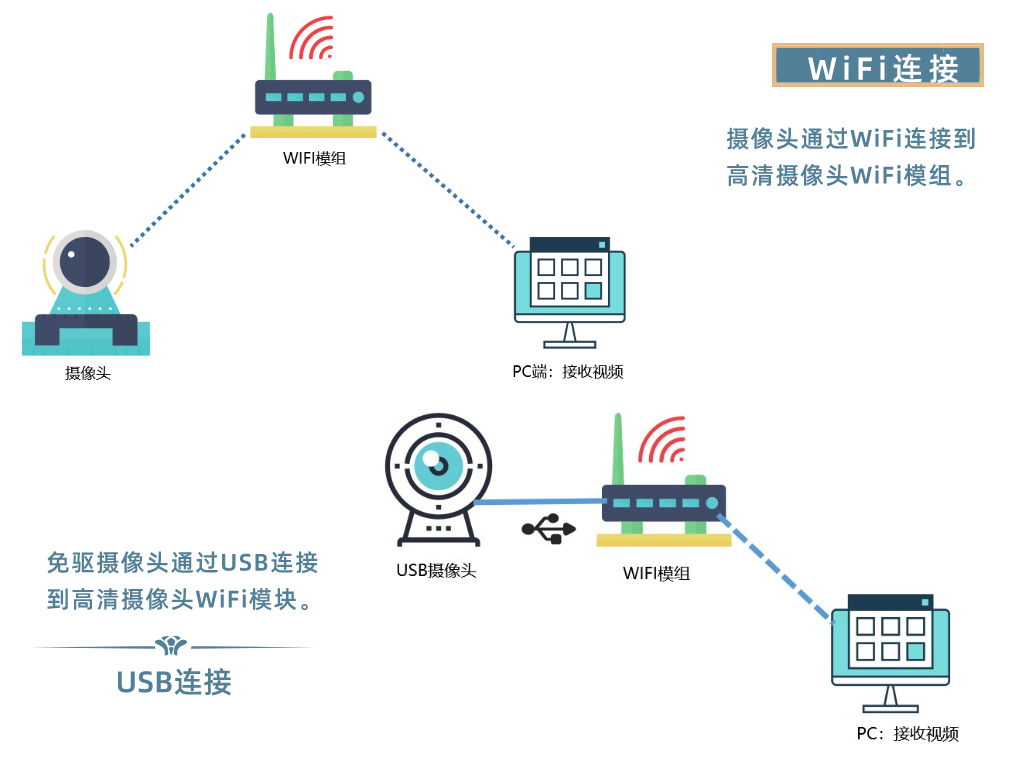

无线高清视频传输方案


通过高清摄像头WiFi模组实现USB摄像头与PC端的高清视频传输。传输格式支持MJPG和YUV,最高支持:MJPG格式时,传输分辨率1920x1080像素,帧率30fps的视频;YUV(YUY2)格式时,传输分辨率1280x720像素,帧率5fps的视频。

摄像头连接方式:摄像头通过WiFi连接到高清摄像头WiFi模组;高清摄像头WiFi模组支持摄像头类型为USB免驱摄像头,采用UVC驱动,免驱摄像头通过USB连接到高清摄像头WiFi模组,继而实现无线高清视频传输;

200万高清摄像头WiFi模块推荐型号:目前已经有三款WiFi模块成功集成200万高清摄像头功能,分别是MT7628N方案的SKW92A,MT7620A方案的SKW77,MT7628+MT7610E方案的双频WiFi模块SKW93A;如果这三款WiFi模块的部分参数不满足实际应用需求,可以了解其他支持高清视频传输的WiFi模块,如MTK平台的MT7688A方案的WiFi模块SKW92B、MT7621A+MT7603E+MT7612E方案的千兆网口双频WiFi模块SKW78;高通平台的QCA9531方案的SKW97/SKW99和QCA9531+QCA9887方案的SKW100。

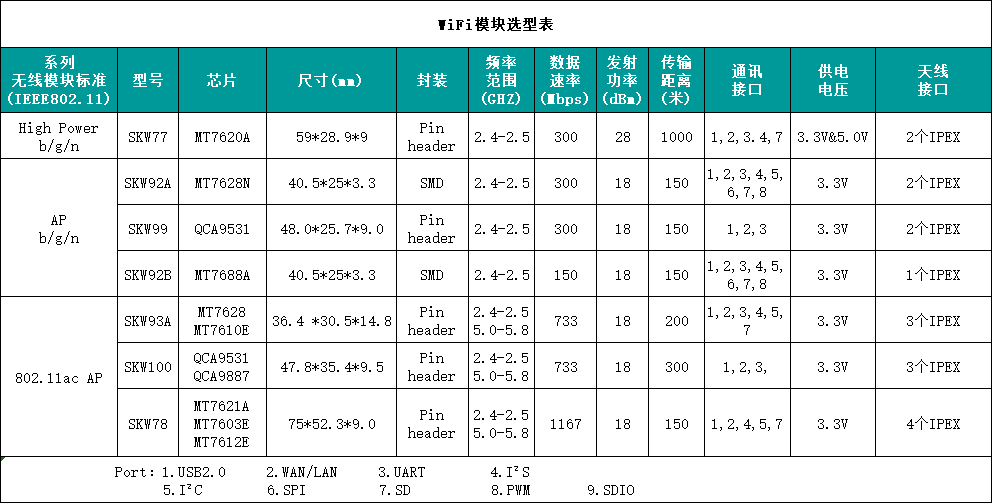

200万高清摄像头WiFi模块选型表


基于高速率USB接口WiFi模块的无线视频传输方案

USB无线视频传输方案由免驱动UVC摄像头,高速率USB接口WiFi模块及接收视频的PC端组成。在网络摄像头的PCB板上,嵌入支持视频传输的高速率USB接口WiFi模块。通过高速率USB接口WiFi模块实现摄像头与PC端的高清视频传输。

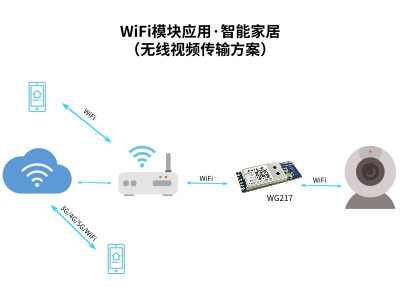

无线视频传输方案


摄像头连接方式:高速率USB接口WiFi模块支持摄像头类型为USB免驱摄像头,采用UVC驱动,免驱摄像头通过USB连接到高速率USB接口WiFi模块,继而实现无线高清视频传输;

高速率USB接口WiFi模块推荐型号:目前已经有三款高速率USB接口WiFi模块,其中MT7601方案的WG209为单频USB接口WiFi模块,RTL8811方案的WG217和RTL8812方案的WG233为双频USB接口WiFi模块。

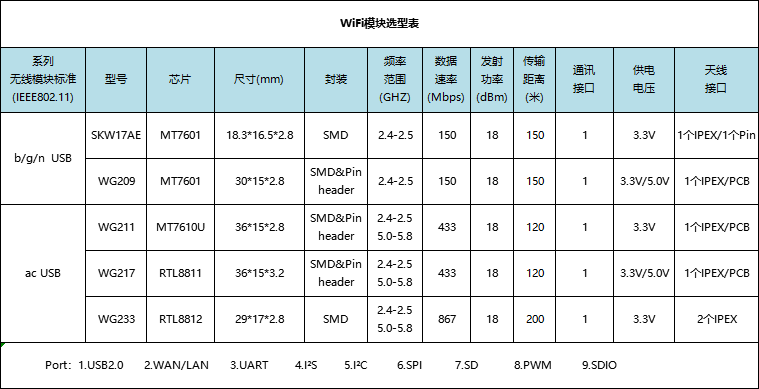

USB接口WiFi模块选型表


上文中提到的支持无线视频传输的200万高清摄像头WiFi模块、高速率USB接口WiFi模块均已批量生产,索样咨询可戳网站右侧客服QQ或直拨0755-83408210
