蓝牙模块SKB501调试方法介绍_SKYLAB 蓝牙模块

发布日期:2021-01-11 浏览次数:53

很多工程师在SKYLAB购买了5.0蓝牙模块SKB501之后,就会开始进行测试,本篇SKYLAB小编就来简单为新手工程师们介绍蓝牙模块SKB501的调试方法,请认真看哦。


准备工具:电脑,PL2303串口驱动程序,串口调试助手XCOM V2.0.exe,蓝牙模块SKB501,SKB501开发板,Micro USB 电源线,4条杜邦线

配套资料:SKB501规格书SKB501 EVB使用手册SKB501 AT指令集

1、电脑安装PL2303串口驱动程序,串口调试助手XCOM V2.0.exe;

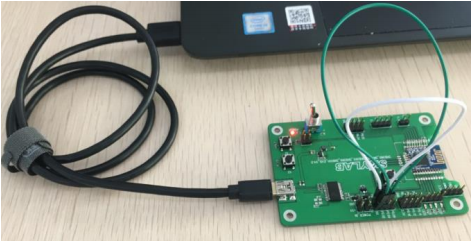

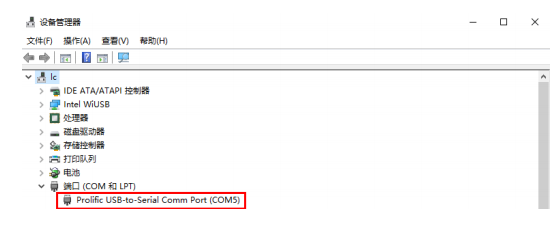

2、Micro-USB电源线的USB端连接到计算机,另一端连接到EVB板,打开计算机设备管理器查看是否有相应的com端口

3、V_OUT 与 V_IN 用短路帽连接,蓝牙模块SKB501,将TX连接到P0.01、RX和P0.02。打开电源开关,电源指示灯亮,可以工作

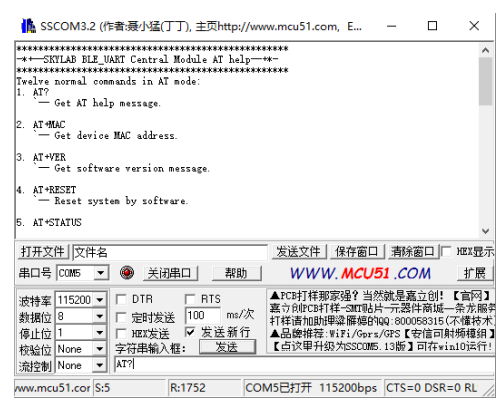

4、打开并运行串口调试助手选择相应的com端口,波特率为115200,发送命令执行相关操作,实例发送“AT”的反馈结果表示硬件连接正常。
