2.0蓝牙网关有哪些功能?_4.2/5.0/4G/双5G蓝牙网关

发布日期:2020-10-09 浏览次数:100

最近,SKYLAB&95POWER蓝牙网关有做一次产品升级,推出了功能更齐全,操作更便捷的2.0蓝牙网关,将更多蓝牙网关扫描参数配置、通信参数配置、远程服务器管理、固件备份升级的管理权限给到管理终端,能满足不同行业用户的多样化需求,避免定制化开发所带来的成本增加。那么,2.0蓝牙网关有哪些功能?有哪些经典应用场景呢?

蓝牙网关是一种集成了蓝牙通信模块和网络通讯模块(如以太网、无线局域网、4G蜂窝网络等)的网关设备,用于把蓝牙设备发送的信息收集起来,并上传到后台服务器。因此集成了蓝牙、WiFi4G蜂窝网络的蓝牙网关主要有扫描功能、连接功能、数据传输功能以及室内定位功能。蓝牙网关应用场景如下:

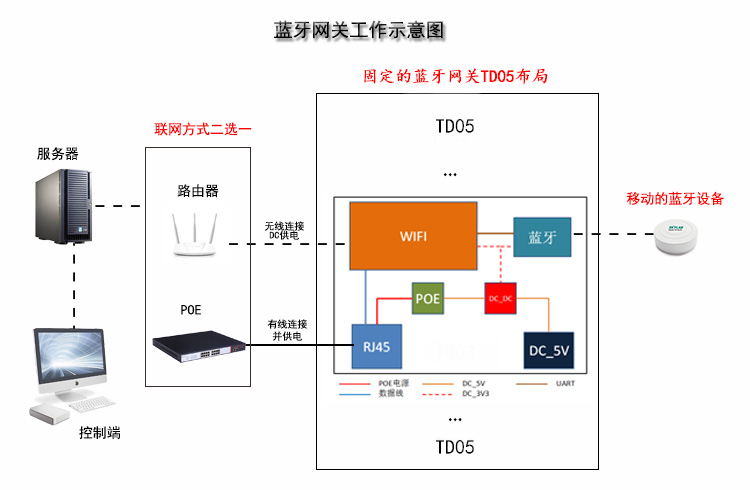

蓝牙网关工作示意图

基于蓝牙网关的数据传输应用

蓝牙网关数据采集系统的硬件配置:

   1、用于采集数据的空气质量传感器(加蓝牙)

   2、蓝牙网关:比如BLE4.2蓝牙网关TD05/TD05A(加PA大功率版本)

   3、以太网(通过WiFi或RJ45均可以连接网络)

   4、云服务器:用于存储云端数据

蓝牙网关的数据采集工作原理:

    1、蓝牙网关定时抓取空气质量传感器的数据包;

    2、网关通过RJ45或WiFi方式将抓取到的数据包上传到云服务器;

    3、如果有控制指令的话,还可以通过蓝牙网关将控制指令传送到对应的空气质量传感器,实现双向传输。

基于蓝牙网关的室内定位应用

蓝牙网关室内定位系统的硬件配置:

一套完整的网络侧蓝牙定位系统是由终端显示设备、服务器、定位引擎、定位算法、云端数据传输、蓝牙网关、蓝牙标签(蓝牙手环、蓝牙工卡、蓝牙Beacon)组成。

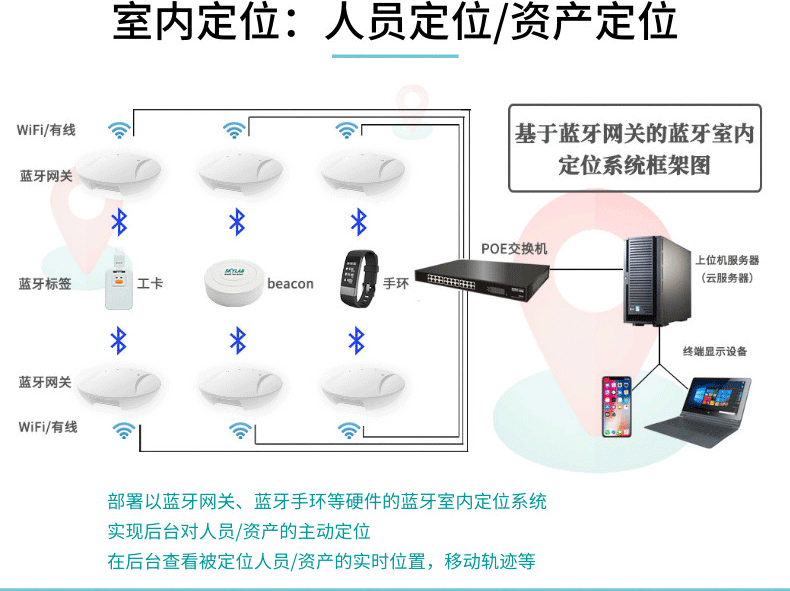

 室内定位示意图

蓝牙网关的室内定位方案工作原理:

    1、移动的蓝牙设备Beacon进入某个蓝牙网关TD05的范围,和蓝牙网关的蓝牙部分进行连接,并将传输当前数据

    2、蓝牙网关的蓝牙部分接收到数据,和WiFi模块通过串口连接并传输数据

    3、a.蓝牙网关WiFi部分通过无线路由器将数据上传到服务器(此时TD05需要DC_5V供电) ;b.蓝牙网关WiFi部分通过RJ45连接POE交换机将数据上传到服务器(此时TD05可直接用POE供电)

    4、控制端加载服务器数据,并对当前的情况进行控制修改
    5、服务器经过计算和分析将蓝牙设备Beacon的定位信息在前端显示,控制指令也可通过服务器传给蓝牙网关TD05的WiFi,WiFi传输给蓝牙,蓝牙传输给蓝牙设备实现控制。

SKYLAB&95POWER蓝牙网关均批量供货,已广泛应用于物联网智能控制、数据传输、室内定位等场景,95POWER目前已推出的7款蓝牙网关(还有即将推出的隔爆蓝牙网关VDB2613)都支持升级到全新的2.0版本软件,包括TD05、TD05A(同VDB2606)、TD05B(同VDB2605)、VDB2603、VDB2607、VDB2609、VDB2610等。想体验更多2.0蓝牙网关软件功能及优势应用,可直接申请2.0蓝牙网关样品测试体验,如果您手上已经有1.0蓝牙网关样品,则可直接通过Web界面和APP升级软件版本,体验2.0蓝牙网关的更多功能。2.0蓝牙网关详询官网右侧客服QQ或直拨0755-83408210
