低功耗串口WiFi蓝牙二合一组合模块LCS2028的功耗值到底有多低?

2023-05-29发布者:天工测控 浏览数:

传统单一的WiFi模块或蓝牙模块在一定程度上不利于产品设计环节中的PCB布局,都需要占据一定的空间,对于有限空间的PCB板,能够有集成了WiFi、蓝牙两种通信技术的组合模块已然成为物联网应用的最优选择。


目前SKYLAB已经研发推出多款高集成WiFi蓝牙二合一模组,在性能和价格上都做了极致,极具竞争优势,是小成本物联网应用的不二之选。本篇SKYLAB小编就来以低功耗串口WiFi蓝牙二合一组合模块LCS2028为例带大家了解一下WiFi蓝牙二合一组合模块LCS2028不同状态下的功耗值。

串口WiFi蓝牙二合一组合模块LCS2028不同状态下的功耗值

802.11b  11Mbps,+18dBm发射功率的发射电流为106mA;

802.11g  54Mbps,+13dBm发射功率的发射电流为102mA;

802.11b  11Mbps,-10dBm发射功率的接收电流为50mA;

802.11g  54Mbps,-10dBm发射功率的接收电流为60mA;

主MCU 系统断电,只有GPIO 状态保持并且AON 部分保持工作。GPIO 边沿改变或者AON 计数器中断可以唤醒系统到工作状态。AON 的保持寄存器保持内容。深度睡眠模式下,功耗值为5uA;

当CEN=0 系统进入关机模式。当CEN=1 持续几个毫秒后,系统上电启动进入工作模式。关机模式下,功耗值为1uA;

MCU 和所有数字外设的时钟都被停止,此时仅有GPIO中断和AON 计数器中断可以唤醒系统恢复到正常电压继续运行。低电压待机模式下,功耗值为10uA。

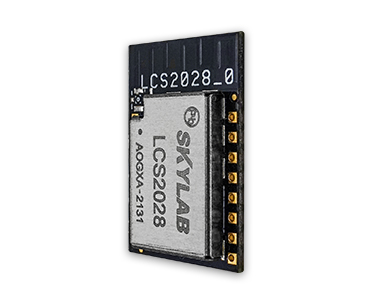

 低成本串口WiFi+蓝牙组合模块LCS2028

LCS2028集成了2.4GHz单频802.11b / g / n WiFi和双模5.1蓝牙,支持UART--蓝牙-WiFi -以太网数据传输。可以支持AP 和STA 双角色连接,并同时支持经典蓝牙和低功耗蓝牙连接。运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM,可以使得芯片支持云连接。

LCS2028保留了物联网无线模块小尺寸优势,采用SMD贴片邮票孔封装,基本可以实现硬件兼容,天线采用外置IPEX 连接器,内置PCB天线。可以通过蓝牙收集智能终端设备的数据并通过UART接口将数据传给WiFi部分,再由WiFi将数据上传至服务器。用户通过手机查看数据信息,并根据实际需求,通过WiFi的在家或远程控制模式完成对智能终端设备的控制。可广泛应用于需要串口透传的物联网应用,如智能家居、仪器仪表、Wi-Fi 远程监控/控制、玩具领域、彩色 LED 灯控制、消防/安防智能一体化管理、智能卡终端、无线 POS 机、手持设备、工业无线控制、智能楼宇、传感器网络、家庭自动化、智慧工厂等。

  除上述功能应用外,物联网工程师们还可根据客户物联网应用方案的实际需求进行二次开发,针对部分客户MQTT通信的需求,后期也可通过拓展支持内置MQTT协议通信。LCS2028现已小批,欢迎来电咨询索样,咨询可戳SKYLAB网站右侧客服QQ或直拨0755-83408210
