无线通信中串口蓝牙模块的主要功能是取代串口线,为方便工程师更快的完成基于串口ble蓝牙模块SKB378的方案设计及测试,本篇SKYLAB小编为大家详细介绍一下串口ble蓝牙模块SKB378引脚说明及接口介绍。

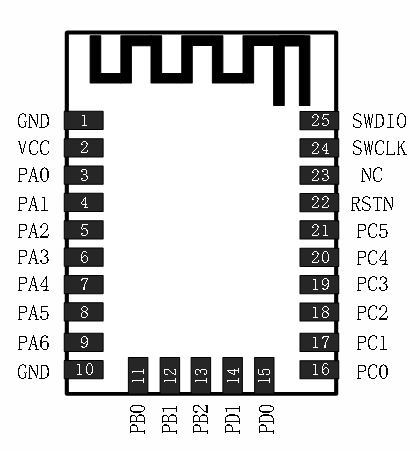

串口ble蓝牙模块SKB378引脚说明

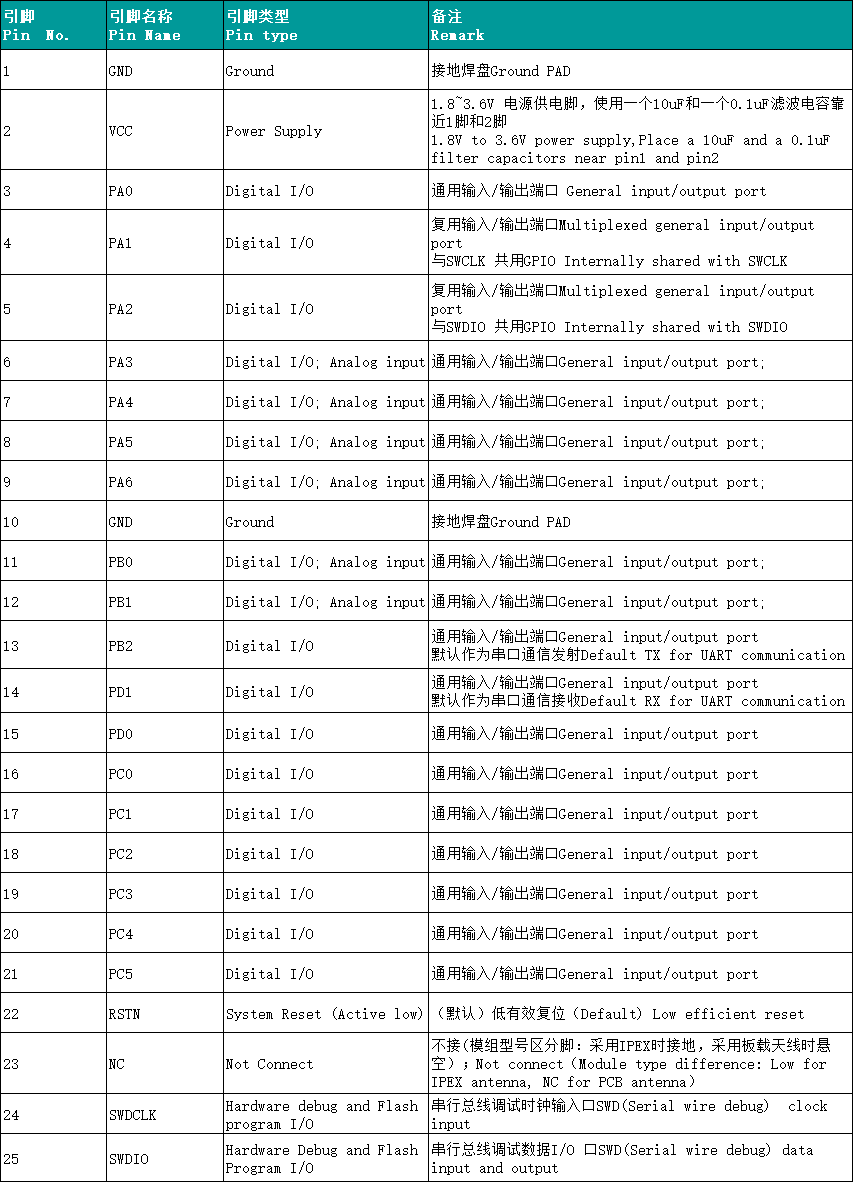

串口ble蓝牙模块SKB378接口介绍

1、数字输入输出引脚默认软件是串口透传,使用 UART TX PB1, RX PB2。SKB378 共有 18 个 GPIO (含 2 个 SWD 调试端口复用 GPIO:PA1_SWDCLK, PA2_SWDIO)。每个 GPIO 引脚可单独配置为输出或输入。可为每个 GPIO 引脚配置更高级的配置,包括开漏、开源和故障过滤。

GPIO 引脚可以被外围连接覆盖,如 SPI 通信。每个外围连接都可以路由到设备上的几个 GPIO 引脚。GPIO 引脚的输入值可以通过外围反射系统传送到其他外围设备。GPIO 子系统支持异步外部引脚中断。

2、通用同步/异步接收机/发射机

通用同步/异步接收器/发射器是一个灵活的串行 I/O 模块。它支持带硬件流量控制的全双工异步 UART通信以及 RS-485、SPI、MicroWire 和 3 线。它还可以与支持以下功能的设备连接:ISO7816 SmartCards/ IrDA / I2S。

3、两线双向通信接口(兼容 I2C)

I2C 模块在 MCU 和串行 I2C 总线之间提供接口。它能够同时充当主总线和从总线,并支持多主总线。支持标准模式、快速模式和快速模式加速度,允许传输速率从 10kbit/s 高达 1Mbit/s。还提供从属仲裁和超时,允许实施符合 SMBus 的系统。I2C 模块为软件提供的接口允许对传输过程进行精确的定时控制和高度自动化的传输。在活动和低能模式下提供从机地址的自动识别。请注意,并非所有 I2C 实例在所有能量模式下都是可用的。

4、程序烧录口

SKB378 有两个烧录管脚,分别是 SWDCLK 和 SWDIO。这个双线串行调试接口提供了一个调试访问接口(DAP),为程序代码的非侵入性调试提供了一个灵活而强大的机制,可以支持断点调试和步进调试。建议设计时留出 4pin 接口(VCC,GND,SWCLK,SWDIO)。

5、脉冲密度调制接口

PDM 模块为脉冲密度调制(PDM)话筒、隔离的 Sigma-delta ADC、数字传感器和其他 PDM 或Sigma-delta 位流外围设备提供串行接口和抽取滤波器。可编程级联积分器梳状(CIC)滤波器用于抽取输入比特流。PDM 支持立体声或单声道输入数据和 DMA 传输。

6、模数转换

IADC 是一种混合架构,结合了 SAR 和 Delta-Sigma 转换器的技术。它的分辨率高达 12 位,最高可达 1Msps。硬件过采样减少了多个前端采样的系统级噪声。空间碎片协委会包括综合电压基准。输入可从多种来源选择,包括可配置为单端或差分的引脚。

串口ble蓝牙模块SKB378_低功耗蓝牙模块使用指南

1、首先通过USB TTL串口线将模块连接至电脑;

2、打开串口调试助手,选择正确的端口号与串口波特率(有的模块初始的波特率值为115200,但是实际使用过程当中其真实值可能是9600,使用时需要注意);

3、通过串口调试助手发送AT指令对蓝牙模块工作是否正常的确认以及配置蓝牙模块;

4、就可以实现简单的蓝牙模块之间的连接,之后就可以通过串口在模块间相互发送数据。

串口ble蓝牙模块SKB378应用

(1)蓝牙串口透传

(2)高速率蓝牙数据传输

(3)远距离蓝牙数据传输

(4)工业物联网蓝牙传感器和控制器应用

(5)智能穿戴、智能家居设备蓝牙应用

更多BLE5.2蓝牙模块SKB378产品参数特性及应用可直接戳产品图片,进入产品页面,低功耗串口蓝牙模块SKB378现已批量出货,SKYLAB官网(www.skylab.com.cn)及阿里店铺已上线,欢迎有物联网串口蓝牙模块需求的厂商们咨询,咨询电话:0755-83408210
