GPS北斗定位模块厂家_SKYLAB介绍GPS定位测试注意事项

2022-12-21发布者:天工测控 浏览数:

在选型GPS模块、北斗模块的时候,工程师会关注到模块的定位精度,SKYLAB的GPS北斗定位模块规格书上会写一个内部测试的一个定位精度值,但是一般也会建议客户实测,这样才能确保定位应用中,GNSS模块选型的正确性和实用性。本篇SKYLAB小编带大家一起来了解一下SKYLAB GPS北斗定位模块定位测试的注意事项,帮助新手工程师们来做测试排雷工作了。

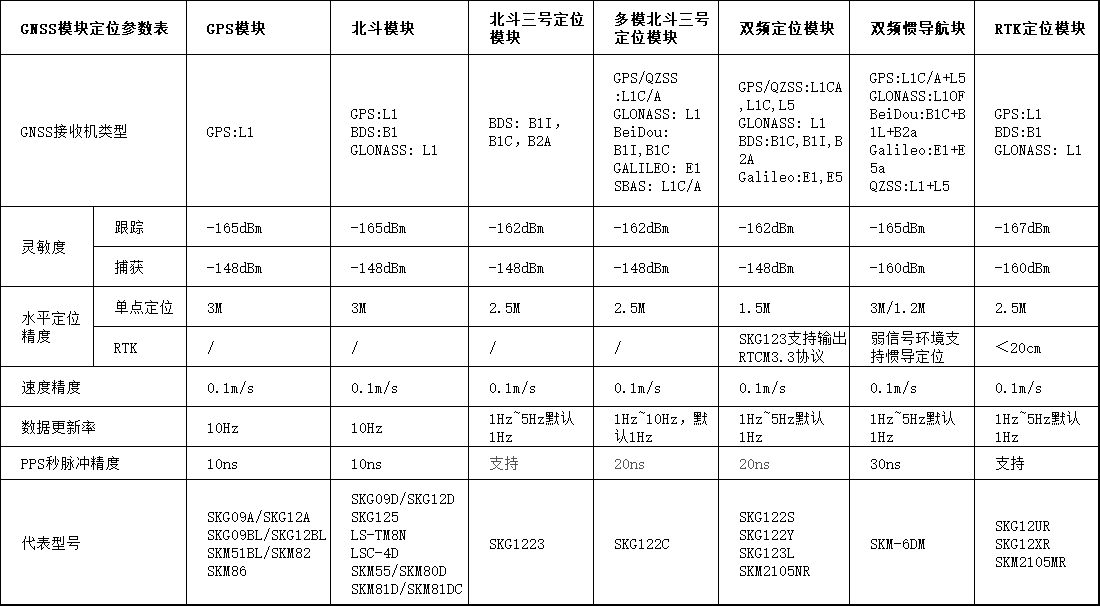

SKYLAB GPS北斗定位模块.png

GPS北斗定位模块测试对环境有要求吗?

GPS北斗定位模块测试可尽量模拟真实使用环境,目前SKYLAB模块前期小批测试会选择多种环境做静态测试和实际跑车路测,而静态测试会选择全开放天空、半开放天空及弱信号天空等环境。

定位模块靠直接接收卫星信号工作,在室内或个别位置搜不到信号,可能是其他物品遮挡了信号,可以到空旷的室外接收到卫星信号,室内可能会影响到信号查收,降低精准度;

GPS北斗定位模块测试对天线有要求吗?

GPS北斗定位模块测试一般是选择普通外置有源天线,GPS北斗定位模块测试的时候,普通外置有源天线需和模块匹配,L1+L5双频定位模块需配L1+L5双频天线,RTK高精度定位模块需配RTK高精度定位天线... ...

静态测试过程中如果遇到搜不到卫星信号星或者信号接收慢的情况不要着急,更换地点再试试,还要检查下天线,查看天线是否接触良好,所在环境是否相对空旷,若在半开放天空或者弱信号环境做测试,可将天线放在窗口,观察天线增益。

GPS北斗定位模块路测怎么将NMEA输出的经纬度直接输入到地图上

模块定位之后会输出位置信息,也就是工程师说的定位语句信息。GPS北斗定位信息串行输出格式大多采用美国国家海洋电子协会制定的NMEA-0183 通信标准格式。其输出数据采用的是ASCII码,内容包含了纬度、经度、高度、速度、日期、时间、航向以及卫星状况等信息,常用语句有6 种,包括GGA、GLL、GSA、GSV、RMC 和 VTG。

NMEA输出的经纬度是度分的格式,不是度的格式,也不是度分秒格式,大部分地图是不支持度分的格式的,必须进行单位换算才可以在地图上正确显示。例如:经度 ddmm.mmmm  = dd+mm.mmmm/60(度),关于国内地图及定位模块所使用经纬度坐标参考下:

百度地图:BD09

高德地图:GCJ02

谷歌地图(国内):GCJ02

谷歌地球:WGS84

SKYLAB定位模块(例如SKG12D等):WGS84,在百度地图开发放平台,找到“原始坐标转换百度坐标” ,然后在参考示例代码中,修改经纬度即可。



以上是SKYLAB整理的有关GPS模块,北斗模块的测试注意事项,想了解更多详细步骤,可直接戳SKYLAB官网(www.skylab.com.cn)右侧客服QQ或直拨0755-83408210。
