蓝牙BR/EDR 和 Bluetooth Smart的区别在哪儿?

发布日期:2017-04-12 浏览次数:2219

        蓝牙BR/EDR(蓝牙基本速率/增强数据率)和Bluetooth Smart 技术是蓝牙核心规格中的两大主要蓝牙技术,他们之间主要有以下十大区别。Notes:BR:Basic Rate,EDR(Enhanced Data Rate)

1、物理信道(Physical Channel)

        所有的无线电通信都是发生在预先定义的信道之上,Bluetooth Smart采用的信道与蓝牙BR/EDR有些许不同,尤其是Bluetooth Smart引入了广播信道。
         BR/EDR:79个信道,信道索引为 0 ~ 78,覆盖范围为 2400 ~ 2483.5MHz
         Bluetooth Smart:40个信道,信道索引为0 ~ 39,覆盖范围为2400 ~ 2483.5MHz,其中信道37、38和39为广播信道。


2、蓝牙商标

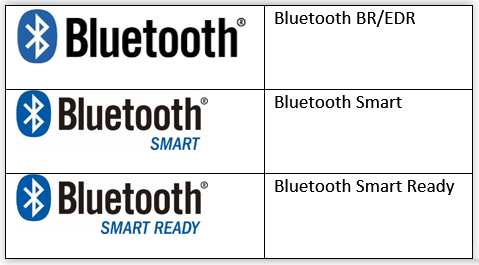

蓝牙的3种商标

        Notes:Bluetooth Smart Ready设备可以接收来自其他蓝牙设备的数据、这些数据可以被Bluetooth Smart Ready设备上的应用转化成有用的信息,比如智能手机、个人电脑、平板电脑等都是Bluetooth Smart Ready设备。


3、功耗(Power Consumption)

        低功耗是Bluetooth Smart 的亮点之一。Bluetooth Smart设备仅靠一颗纽扣电池就能运行数月甚至数年之久。Bluetooth Smart灵活的配置也让应用能够更好地管理连接间隔(connection interval),以优化接收机的工作周期。对于蓝牙BR/EDR,由于其数据吞吐量更高,功耗也会相应增加。


4、拓扑结构(Topology)

        BR/EDR支持星形网络拓扑结构的微微网(Piconet),同样也支持分布式网络(Scatternet)。分布式网络中,每个微微网有一个主设备,而从设备可基于时分多路复用参与到不同的微微网中。
        Bluetooth Smart4.1版本支持“双重模式”,即允许Bluetooth Smart 设备同时扮演两个角色:中央设备(Central)和外围设备(Peripheral)。支持中央角色的设备可以向外围设备发起连接,同时支持中央角色的设备还可以作为外围设备,与其他中央设备连接。未来它还会支持BluetoothSmart Mesh,蓝牙技术联盟 Smart Mesh工作组正在努力提供原型以供测试。相信很多智能家居或工业自动化应用将受益于Bluetooth Smart Mesh 技术。


5、开发(Development)

        Bluetooth Smart 开发非常灵活,开发者可以借助蓝牙技术联盟采用的配置文件,更加灵活地自定义应用。无论开发者想要打造怎样的应用场景,灵活的配置文件定义都能满足技术需求。相反,BR/EDR技术相对成熟,其开发也是模块级的,因此通常只需将模块整合入产品即可。例如开发Beacon应用时就应选择Bluetooth Smart,因为BR/EDR不支持Beacon应用。


6、配对(Pairing)

        配对对于蓝牙BR/EDR是强制性的,而对于Bluetooth Smart则是选择性的。比较简单的Bluetooth Smart应用就有可能不需要配对。


7、吞吐量(Throughput)

        Bluetooth Smart的吞吐量约为1 Mbps (根据规格中的说明),但具体还取决于应用场景。蓝牙BR/EDR的吞吐量大于2Mbps,适合高品质音频位流,或其他需要保持连接状态的更高带宽的应用。


8、4.x

        问:如果一个蓝牙耳机兼容蓝牙4.x,是否意味着这副耳机是低功耗的呢?Bluetooth Smart可否用于音频应用?
        答:Bluetooth 4.x核心规格中有一卷是低功耗控制器,还有一卷是蓝牙BR/EDR控制器。通常情况下,如果耳机支持4.x,则兼容4.x BR/EDR规格,而不兼容低功耗规格或Bluetooth Smart。可以通过辨认产品包装上的Bluetooth Smart商标确认其是否为Bluetooth Smart产品。


9、配置文件(Profile)

        通用属性配置文件(GATT)可被应用或其他配置文件所调用,让客户端(client)与服务器端(server)进行数据交互。目前有许多采用GATT构建的配置文件定义。
        BR/EDR配置文件包括: 耳机(HSP)、对象交换(OBEX)、音频传输(A2DP)、视频传输(VDP) 和文件传输(FTP)。期待未来更多的蓝牙BR/EDR配置文件能够迁移到Bluetooth Smart。


10、联网能力(Internet Capability)

        蓝牙技术联盟提供了三种基于Bluetooth Smart技术接入互联网的方法: RESTFul API、HTTP代理服务 (HTTP Proxy Service, HPS)和网络协议支持配置文件(Internet Protocol Support Profile, IPSP),他们都需要一个网关设备实现连接。网关设备可以是任何能够接入互联网的设备,如路由器、机顶盒、甚至是家中闲置的智能手机。Bluetooth Smart的联网能力让物联网更加可靠且更易实现。最近谷歌就发布了OnHub路由器,可以将蓝牙设备连接至互联网。


SKYLAB作为蓝牙模块生产商之一,目前主要是Nodic芯片研发的低功耗4.0蓝牙模块,也有蓝牙mesh模块,了解详情,请点击“蓝牙模块
