嵌入式模块,天线一体化模块,G-Mouse_SKYLAB 北斗三号定位模块型号合集

2022-10-31发布者:天工测控 浏览数:

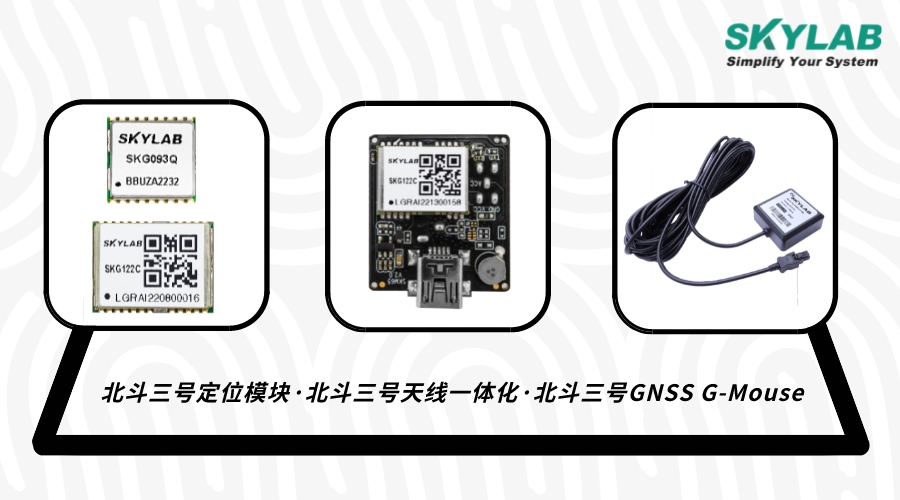

随着智慧城市与新基建的发展,对精准的定位技术需求更加迫切。市场对于GNSS定位模块的需求也在不断发生变化,部分国产定位终端已经将支持北斗三号作为北斗模块的选型重点。为满足不同行业应用的北斗三号定位需求,专注于为车载、工控及消费类应用提供行业领先的技术、产品、服务、品质的SKYLAB,潜心研发,不断丰富自有GNSS模块产品线,现已推出不同方案,不同规格尺寸的嵌入式北斗三号定位模块、北斗三号天线一体化模块以及北斗三号GNSS G-Mouse产品。


嵌入式北斗三号定位模块(支持有源,无源天线)

SKYLAB嵌入式北斗三号定位模块根据接收卫星信号的频段分为L1+L5双频北斗三号定位模块,型号分别是SKG122S、SKG122Y、SKG123L;L1单频北斗三号定位模块,型号分别是仅支持北斗定位的SKG1223和支持单模模式、多模模式定位的SKG092C,SKG122C,SKG093Q、SKG123Q等。

嵌入式北斗三号天线一体化模块(陶瓷天线)

SKYLAB嵌入式北斗三号天线一体化模块根据接收卫星信号的频段分为L1+L5双频北斗天线一体化模块,型号分别是SKM88,SKM89;L1单频北斗天线一体化模块,型号分别是SKM61C,SKM65C等。

外置型北斗三号GNSS G-Mouse(IP67级防水外置天线)

SKYLAB嵌入式北斗三号GNSS G-Mouse根据接收卫星信号的频段分为L1+L5双频GNSS G-Mouse,型号分别是SKM2102SR、SKM2105NR;L1单频北斗三号GNSS G-Mouse,型号为SKM2105QR等。

GNSS模块定位参数表

北斗三号单频多模定位模块

北斗三号双频单模定位模块

L1+L5双频多模定位模块

GNSS接收机类型

GPS/QZSS:L1C/A

GLONASS:L1
BeiDou:B1I,B1C
GALILEO:E1
SBAS:L1C/A

BDS:B1I,B1C,B2A

GPS/QZSS:L1CA,L1C,L5
GLONASS: L1
BDS:B1C,B1I,B2A
Galileo:E1,E5

灵敏度

跟踪

-162dBm/-165dBm

-162dBm

-162dBm/-164dBm

捕获

-148dBm

-148dBm

-148dBm/-146dBm

水平定位精度

单点定位

2.5m

2.5m

1m

RTK

/

/

SKG123/SKM2105NR支持输出RTCM3.3协议

速度精度

0.1m/s

0.1m/s

0.1m/s

数据更新率

1Hz~10Hz,默认1Hz

1Hz~5Hz,默认1Hz

1Hz~5Hz/10Hz,默认1Hz

PPS秒脉冲精度

20ns

支持

20ns

代表型号

SKG092C/SKG122C
SKG093Q/SKG123Q
SKM61C/SKM65C

SKM2105QR

SKG1223

SKG122S/SKG122Y
SKG123L/SKG123S
SKM88/SKM89
SKM2102S/SKM2105NR
SKM2105NR

上述嵌入式北斗三号定位模块(支持有源,无源天线)、嵌入式北斗三号天线一体化模块(陶瓷天线)、外置型北斗三号GNSS G-Mouse(IP67级防水外置天线)均已小批,可满足定位系统LBS、车载导航、行车记录仪、执法仪、高清摄像机、测量测绘、手持设备、智慧农业等应用的北斗三号定位模块需求。索样可直拨0755-83408210
