支持B1C/B1I频段的北斗三号定位模块SKG123Q的应用及特性

2022-08-08发布者:天工测控 浏览数:

针对行业内应用的北斗三号定位模块需求,SKYLAB联合华大、络达、MTK等高端芯片厂家陆续推出了L1+L5双频北斗模块的SKG122S,SKG1223和SKG123L,L1单频的SKG092C,SKG122C以及最新推出的SKG123Q。本篇SKYLAB小编就来带大家一起了解一下,这款新推出支持B1C/B1I频段的北斗三号定位模块SKG123Q的应用及特性。

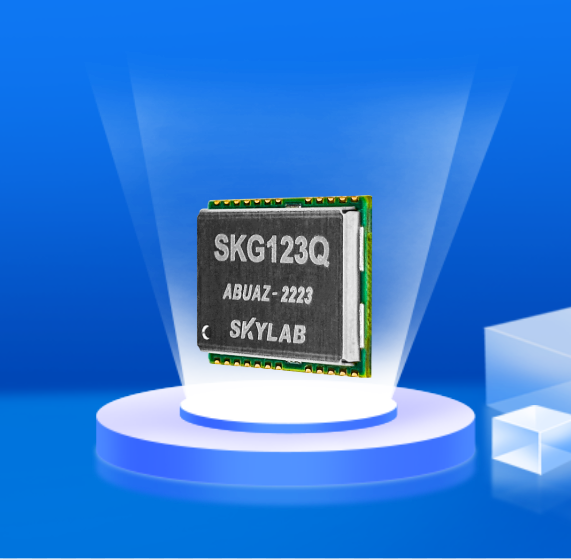

B1C/B1I北斗三号定位模块SKG123Q.png

北斗三号定位模块SKG123Q的工作原理与北斗二号定位模块的原理一样,不同的是SKG123Q能够接收北斗三号卫星B1C/B1I频段的信号。通过搜星,接收来自GPS卫星,北斗卫星发射的卫星信号,解算之后,通过NMEA 0183协议,UART串口输出采用ASCII码的数据,内容包含了纬度、经度、高度、速度、日期、时间、航向以及卫星状况等信息,常用语句有6 种,包括GGA、GLL、GSA、GSV、RMC 和 VTG。用户调用这些数据,结合百度地图或者谷歌地图即可获取到当前位置信息。

北斗三号定位模块SKG123Q的应用

模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收模块,模块默认支持:GPS/QZSS :L1C/A;GLONASS: L1;BeiDou: B1I,B1C;GALILEO: E1。能满足车载导航,行车记录仪,智能交通,仪器仪表,安防监控及手持终端的米级定位需求。

北斗三号定位模块SKG123Q的特性

冷启动时间≤32s,-165dBm的跟踪灵敏度,默认1Hz的数据更新率,定位性能优越;

米级定位精度,开放天空下,GNSS 模式CEP<2.5m,SBAS模式CEP<2.0m,D-GNSS 模式CEP<1.0m;

1个UART, TTL电平,波特率1200~460800bps可调,默认115200;

模块支持天线馈电,需外置天线检测电路;

工业级标准,工作温度为-40~85℃;

支持PPS授时,精度可达±20ns;

支持NMEA 0183  V4.1版导航数据格式

16.0*12.2*2.4(单位:mm)的经典SMD邮票孔封装,兼容市场上国际主流导航定位模块。

凭借卓越性能,北斗三号定位模块SKG123Q可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案,能满足专业定位的严格要求与个人消费需要。目前SKYLAB L1单频北斗三号定位模块SKG123Q主要用于车载导航,便携式手持定位终端,汽车保全系统等。现已批量供货,索样可戳SKYLAB官网或阿里店铺。
