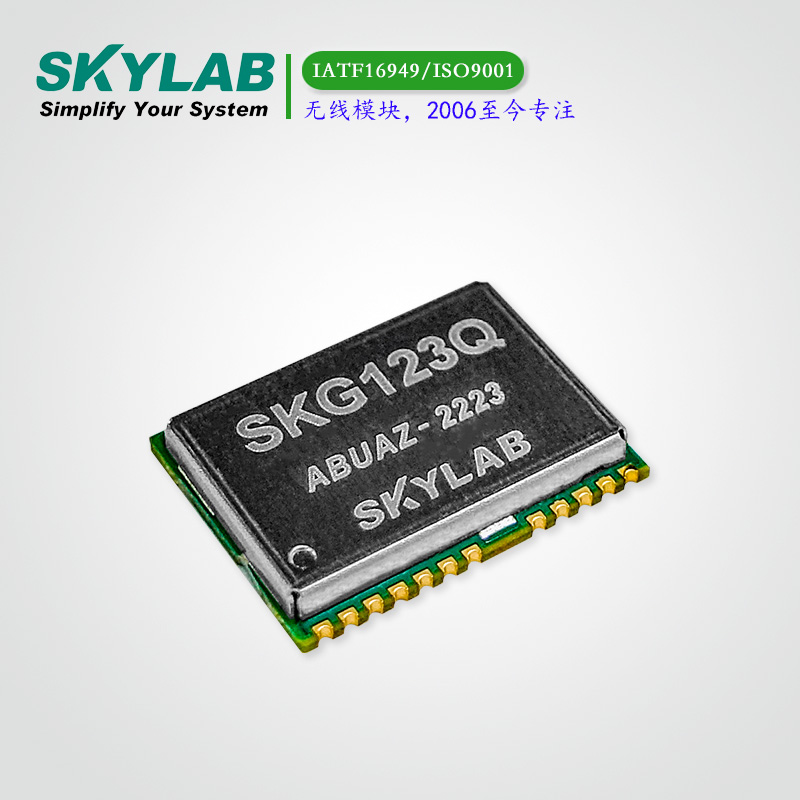

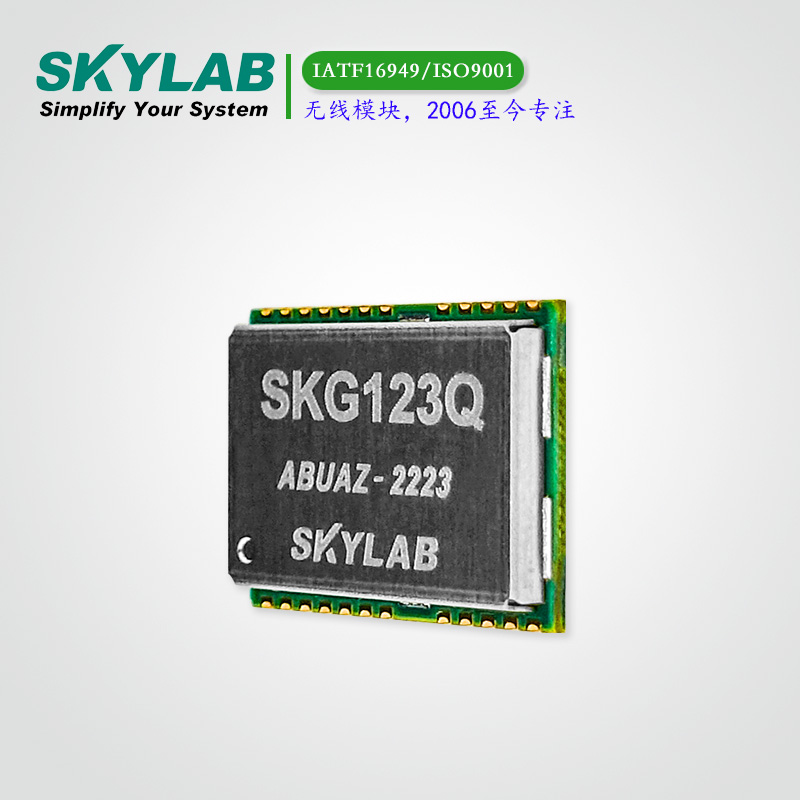

L1单频北斗三号定位模块SKG123Q

SKG123Q是一款高性能的、多系统导航定位模块，模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收模块，模块默认支持：GPS/QZSS :L1C/A；GLONASS: L1；BeiDou: B1I,B1C；GALILEO: E1。

优势：工业级，北斗三号定位模块，B1I,B1C频段

尺寸：16.0*12.2*2.4（mm）

模块介绍

SKG123Q是一款高性能的、多系统导航定位模块，模块能同时支持GPS、GLONASS、GALILEO、BDS3和QZSS的卫星接收模块，并使定位更快，精度更高，产品性能更可靠。

该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用 SMD 焊盘，支持标准取放及回流焊接。

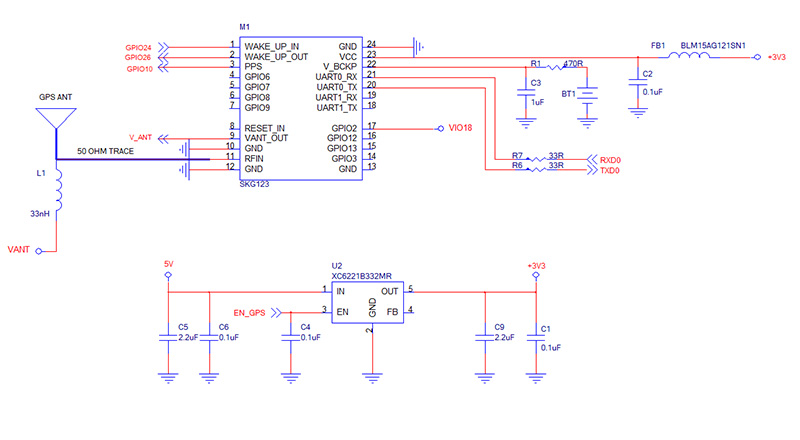

L1单频北斗三号定位模块SKG123Q参考电路


模块应用

汽车导航

个人导航设备

汽车保全系统

车辆监控

模块参数

参数	描述	性能指标
电压	3.0~3.6V
射频输入	频率	GPS/QZSS :L1C/A GLONASS: L1 BeiDou: B1I,B1C GALILEO: E1 SBAS: L1C/A(WAAS, EGNOS, MSAS, GAGAN, SDCM)
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸	16.012.22.4（单位：mm）
数据接口	1个UART, TTL电平,波特率1200～460800bps可调，默认115200
天线检测	可支持天线馈电，需外置天线检测电路
首次定位时间TTFF	冷启动	≤32s
	热启动	≤1s
	重捕获	≤1s
灵敏度	跟踪	-165dBm
灵敏度	捕获	-148dBm
精度	定位	GNSS Open-Sky CEP<2.5m SBAS Open-Sky CEP<2.0m D-GNSS Open-Sky CEP<1.0m
精度	速度	GNSS 0.1m/s SBAS 0.05m/s D-GNSS 0.05m/s
动态性能	速度	515m/s
	加速度	4g
	高度	18000m
PPS	支持，精度 20ns
数据更新率	1Hz~10Hz，默认1Hz
导航数据格式	NMEA 0183 V4.1版

消息类型	参数名	默认配置	说明
NMEA 消息	GGA（定位数据信息）	1	1Hz 输出
	GLL（地理定位信息）	1	1Hz 输出
	GSA（当前卫星信息）	1	1Hz 输出
	GSV（可见卫星信息）	1	1Hz 输出
	RMC（推荐定位信息）	1	1Hz 输出
	VTG（地面速度信息）	1	1Hz 输出
	ZDA（时间和日期信息）	1	1Hz 输出
SKG123Q模块默认支持：GPS/QZSS :L1C/A；GLONASS: L1；BeiDou: B1I,B1C；GALILEO: E1
