首页 - 产品中心 - Wi-Fi模组 - USB通讯模组 - 小尺寸USB WiFi4 MTK7601模组SKW17AE

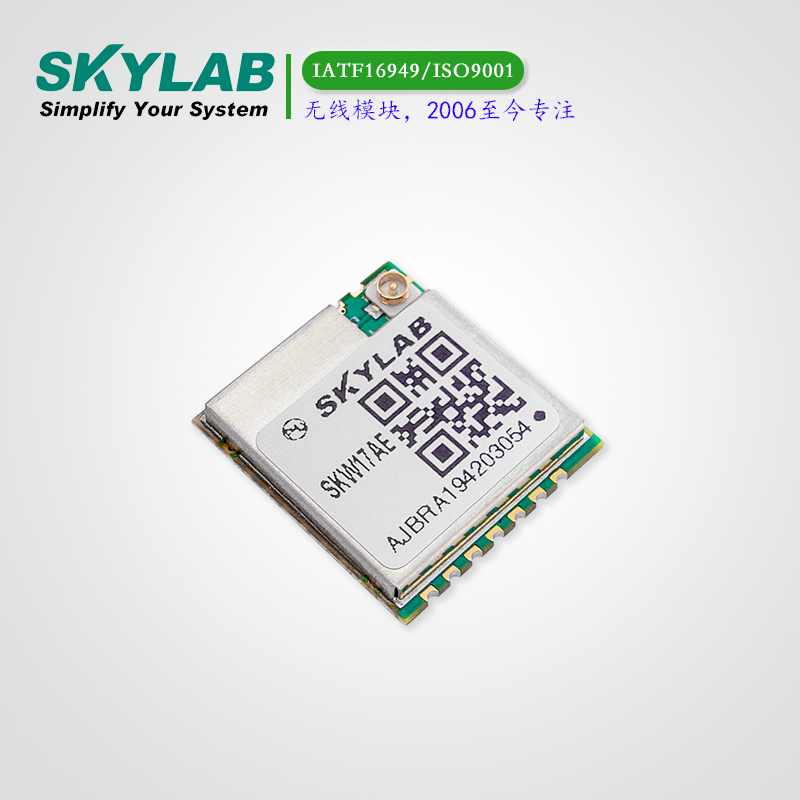

小尺寸USB WiFi模块SKW17AE

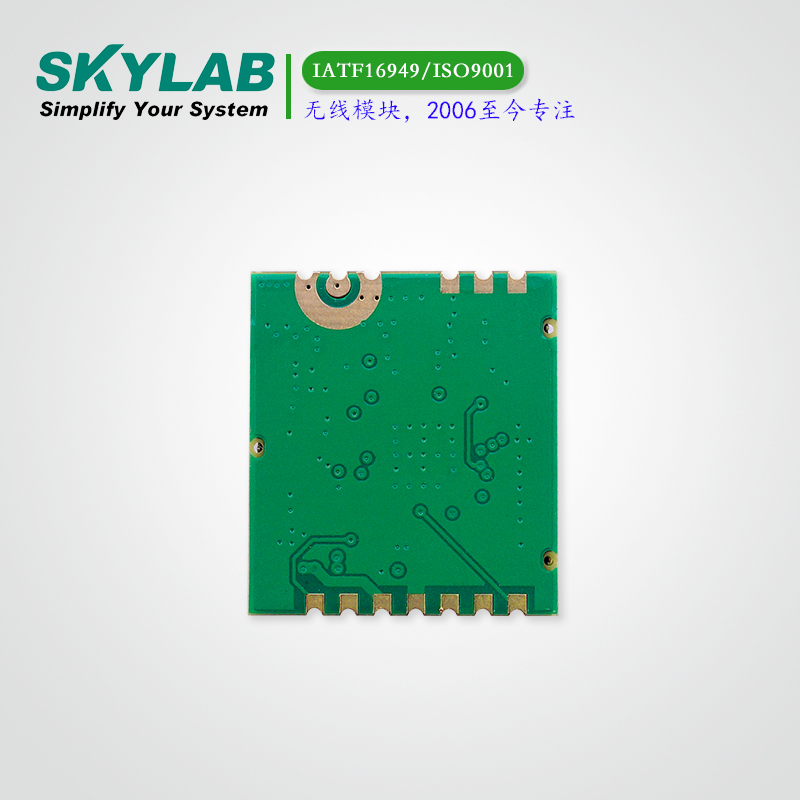

小尺寸USB WiFi模块SKW17AE

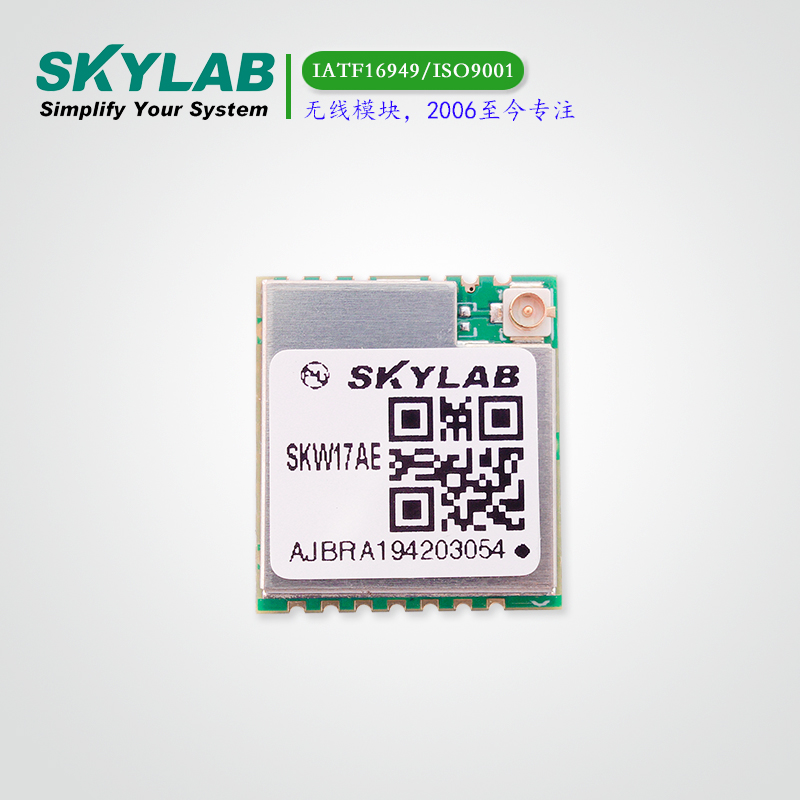

小尺寸USB WiFi模块SKW17AE
0
/
0
USB通讯模组

小尺寸USB WiFi4 MTK7601模组SKW17AE

SKW17AE是一款兼容IEEE802.11b/g/n无线标准的1T1R 小尺寸USB接口WiFi模块,可使用于机顶盒、 游戏机、打印机、IP摄像机和各种其他具有处理器、操作系统的需要WiFi上网功能的产品。

优势:MT7601,小尺寸,USB接口
尺寸:18.3*16.5*2.8(mm)
模块介绍

SKW17AE是一款兼容IEEE802.11b/g/n无线标准的1T1R 小尺寸USB接口WiFi模块,可使用于机顶盒、 游戏机、打印机、IP摄像机和各种其他具有处理器、操作系统的需要WiFi上网功能的产品。

SKW17AE的主芯片是MT7601,MT7601是一个新的单片机功能体系结构芯片,整合 CPU 与内存来运行更多的WiFi功能,集成CPU卸载主机装置的无线处理过热,从而使消费者电子设备在不改变原始主机处理器的情况下,完美的支持WiFi功能。

WiFi模块板载增益天线   WiFi模块贴片增益天线

模块应用

◆ IP摄像机

◆ IP电视

◆ IP DVD(互联网视频点播播放器)

◆ 机顶盒

◆ 智能网关

◆ 游戏机

◆ 录像机



模块参数

硬件

型号

SKW17AE

天线

IPEX connector  or PCB Antenna

芯片

MT7601

电压

3.3V

尺寸

18.3*16.5*2.8(mm)

2.4GHz WiFi

无线标准

802.11b, 802.11g, and 802.11n

频率范围

USA: 2.400 ~ 2.483GHz

Europe: 2.400 ~ 2.483GHz

Japan: 2.400 ~ 2.497GHz

China: 2.400 ~ 2.483GHz

调制技术

DSSS with CCK, DQPSK, DBPSK

OFDM with BPSK, QPSK, 16QAM, 64QAM

支持带宽

5MHz/20MHz/40MHz

支持操作系统

Windows XP 32/64, 2000, Vista 32/64bit, Windows 7 32/64bit

Linux up to V3.10, and support for Android.

接收灵敏度

802.11b: 1, 2, 5.5 and 11Mbps

802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps

802.11n: 20MHz channel: 1Nss: 65Mbps @ 800GI, 72.2Mbps @ 400GI (Max.)

40MHz channel: 1Nss: 135Mbps @ 800GI, 150Mbps @ 400GI (Max.)

发射功率

target power tolerance ±2dBm

802.11b:               +18 dBm for 802.11b CCK

802.11g:               +16dBm @ 6, 9, 12,18,24,36,48Mbps

                   +15dBm @ 54Mbps

802.11n HT20:          +15dBm @ MCS 7/15

802.11n HT40:          +15dBm @ MCS 7/15

支持信道

USA/Canada: 11 (1~11)

Major Europe Countries: 13 (1~13)

France: 4 (10~13)

Japan: 14 for 802.11b (1~13 or 14th), 13 for 802.11g (1~13)

China: 13 (1~13)

其他

无线安全

64/128/152-bit WEP encryption

WPA/WPA2 encryption

AES-CCM & TKIP encryption


模块特性

符合IEEE 802.11b / g / n WLAN

2.4GHz WLAN MAC / BB处理

安全性:WEP 64/128,WPA,WPA2,TKIP,AES,WAPI

支持Windows XP 32 / 64、2000,Vista 32 / 64bit,Windows 7 32 / 64bit

支持Linux V3.10及更高版本,并支持Android

 工作电压:3.3V

USB2.0高速接口

20MHz支持72.2 Mbps,40 MHz信道支持150 Mbps

符合RoHS认证环保要求

小尺寸:18.3*16.5*2.8(mm)
