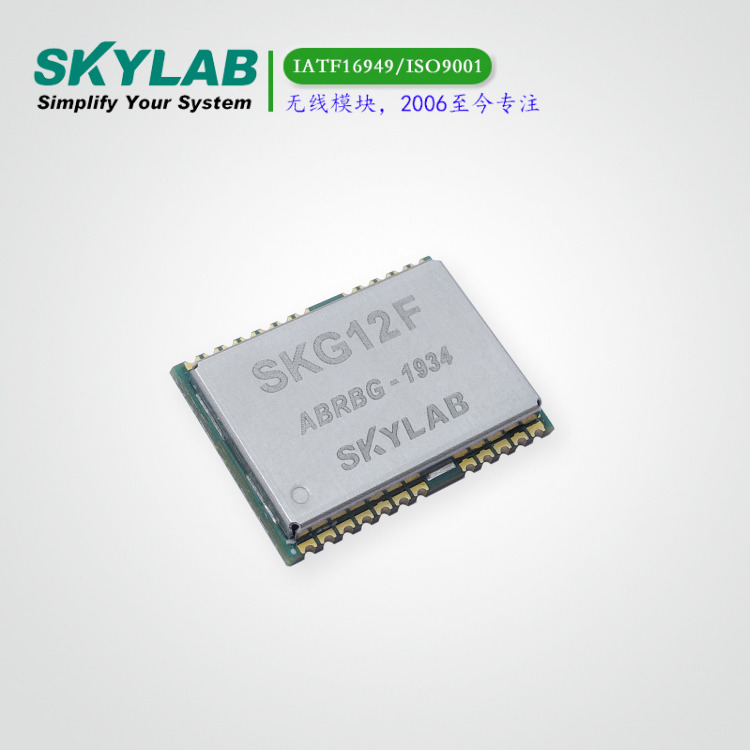

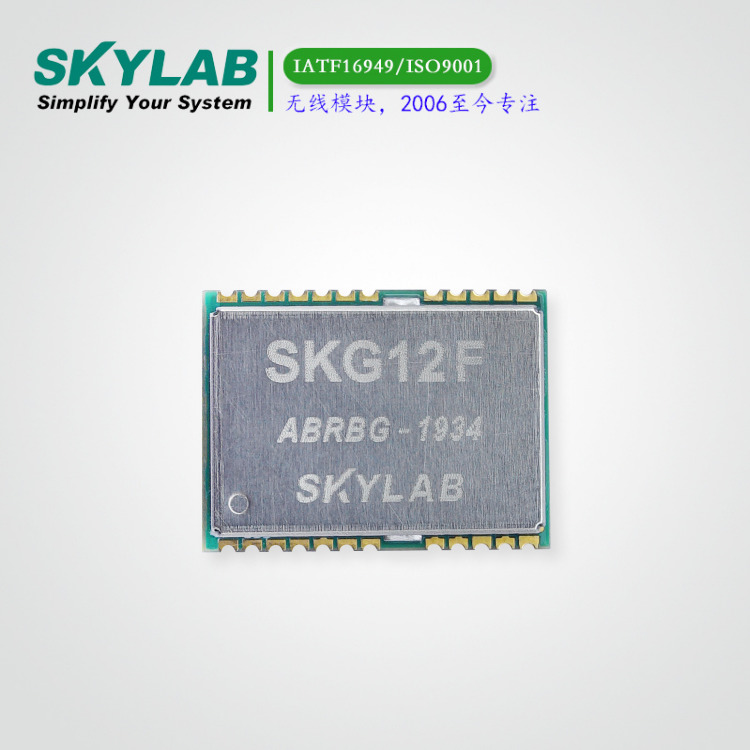

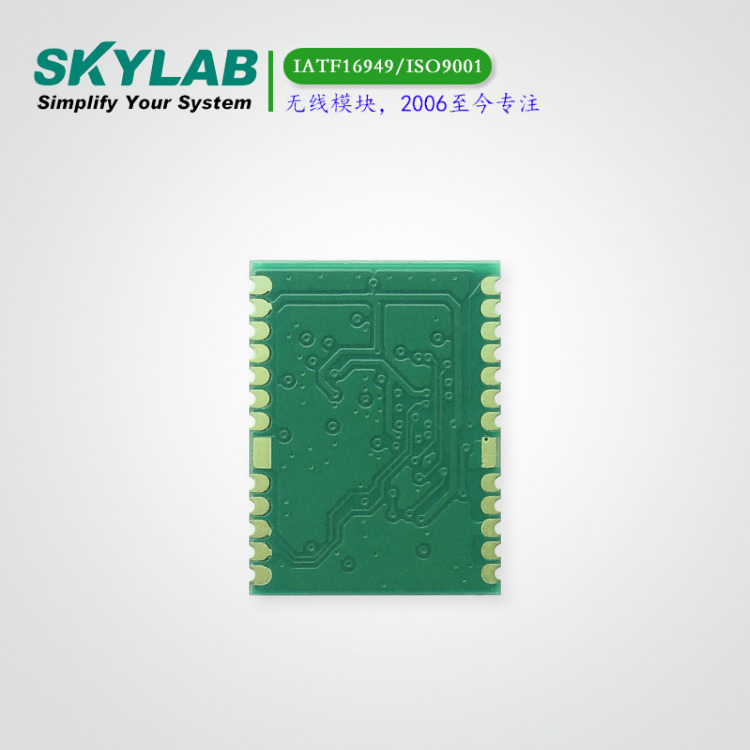

GNSS定位模块 SKG12F

SKG12F是一款高性能的GNSS定位模块，具有超高灵敏度，超低功耗，小尺寸等特性。

优势：GPS/BDS/QZSS

尺寸：16*12.2*2.4(mm)

模块介绍

SKG12F是一款高性能的GNSS定位模块，具有超高灵敏度，超低功耗，小尺寸等特性。 RF信号应用于模块的天线输入，并且在具有NMEA协议的串行接口上呈现具有位置，速度和时间信息的完整串行数据消息。

它基于联发科MT3331高性能的单芯片构成，其–165dBm的跟踪灵敏度大大扩大了其定位的覆盖面，在普通GPS接收模块不能定位的地方，如狭窄都市天空下、密集的丛林环境，都能高精度定位。小尺寸和低功耗的特性使该模块更易集成到PND、手机、相机和车辆导航系统等便携式设备中。

Notes:烧录不同的程序，可为单GPS模块，单北斗模块

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	规格
支持卫星类型	GPS only or BDS only or GPS+BDS or GPS+GLONASS
灵敏度	追踪	-165dBm
灵敏度	捕获	-148dBm
精度	位置	＜2.5m CEP50 (Typical Open Sky)
	速度	0.1m/s without SA
	计时（PPS）	25ns RMS
启动时间	冷启动	23s(Typical Open Sky)
	热启动	2-3s
	热启动	1s
	重新获取	<1s
辅助GPS支持	EPO
功耗	追踪	38mA @3.3V Typical
功耗	捕获	40mA @3.3V
数据更新率	最大 10Hz	默认 1Hz
限制	高度	Max 18,000m
	速度	Max 515m/s
	加速度	Less than 4g

模块特性

单GPS或BDS或GPS+BDS或GPS+GLONASS

超高灵敏度：-165dBm

在低信号电平下的极快的TTFF

内置12个多音调有源干扰消除器

超低功耗

±25ns高精度时间脉冲(1PPS)

高级功能： Aiding EPO;EASY

SBAS(WAAS, EGNOS, MSAS,GAGAN)

天线检测

外形小巧：16.2*12.2*2.4mm

符合FCC，CE标准

符合RoHS标准（无铅）

资料下载

SkyLab_SKG12F_V1.05_Datasheet.pdf
