在城市峡谷、地下车库、长隧道等卫星信号薄弱或完全丢失的环境中，传统车载导航常常陷入“定位漂移、航向混乱、速度跳变”的窘境。对于智能公交调度、车队远程监控、高精度地图采集等专业应用而言，这种“信号盲区”导致的定位中断，不仅影响用户体验，更可能造成调度失误或数据无效。如何让车辆在任何场景下都能获得连续、可靠的高精度位置与姿态信息?SKG12MI-03U双频惯导模块给出了高度集成的答案——它深度融合L1+L5双频多系统GNSS与高性能惯性传感器，即使在完全不依赖里程计信号的情况下，也能在隧道、地库等无卫星信号区域持续输出厘米级精度的位置、速度、航向角、俯仰角及横滚角，并直接输出总里程数据，为车载导航与车辆管理提供全天候、全场景的可靠定位支撑。

　　一、传统车载导航在复杂环境下的三大痛点

　　卫星信号丢失即失效：隧道、地下车库、密集林荫路等场景下，GNSS信号完全中断，纯卫星定位模块立即停止位置更新，导航陷入停滞或产生严重漂移。

　　航向与姿态信息缺失：车辆低速或静止时，单靠GNSS无法准确获取方向，导致地图上的车辆指向混乱，影响路径引导;同时缺少俯仰、横滚等姿态信息，无法满足高级驾驶辅助或坡道检测需求。

　　依赖外部里程计：许多传统惯导方案需要连接车辆里程计信号，后装市场布线复杂、涉及安全，且不同车型适配困难，推广阻力大。

　　SKG12MI-03U通过双频多系统GNSS+三轴陀螺仪/加速度计+自适应卡尔曼滤波算法，彻底摆脱了对里程计的依赖，同时显著提升了弱信号及无信号环境下的定位连续性，并额外提供车辆姿态角与总里程输出。

　　二、七大核心优势，定义车载惯导新标准

　　1.L1+L5双频多系统，开阔环境下分米级定位

　　模块内置高性能多星座GNSS接收机，同时支持GPSL1/L5、北斗B1I/B2a、伽利略E1/E5a、GLONASSG1、QZSSL1/L5，以及SBAS。双频信号可有效消除电离层延迟误差，提升定位精度与可靠性。在开阔环境下，自主定位水平精度≤1.2米(CEP)，SBAS辅助下≤1米。

　　2.高性能六轴惯性传感器，无里程计也能纯惯性导航

　　模块集成三轴陀螺仪和三轴加速度计，并通过出厂前的逐台标定，完成正交误差、温度漂移等误差补偿。当GNSS信号完全丢失时(如进入隧道)，系统自动切换至纯惯性导航模式，不依赖任何外部里程计信号，仅靠自身惯性解算即可持续输出位置、速度、俯仰角、横滚角、航向角。实测数据表明：在地下停车场或隧道内，纯惯性导航100米误差小于3米，处于行业领先水平。

　　3.自适应组合导航算法，智能融合卫星与惯导

　　基于扩展卡尔曼滤波(EKF)的紧组合算法，实时评估卫星信号质量，动态调整卫星与惯导的权重系数。在开阔环境下100%信任卫星导航;在部分遮挡区域自动增加惯导比重;在完全无信号时100%信任惯导。同时，算法能够识别并隔离存在较大误差的GNSS数据(如多路径反射)，有效抑制定位跳变和漂移。

　　4.零速修正与抗震动设计，静止时定位不漂移

　　针对车辆等红灯、堵车等静止场景，算法利用加速度计检测零速状态，自动修正速度积分误差，避免位置漂移。同时，通过自适应滤波有效滤除车辆行驶中的高频震动加速度，保证速度和姿态输出的平滑性。

　　5.无安装角度限制，后装即贴即用

　　模块支持任意角度安装在车顶、仪表台或车内任意位置。上电后静止5-10秒完成姿态初始化，然后正常行驶几分钟(包含加减速和转弯动作)，系统自动识别安装角度并完成训练。安装角度一旦被成功识别10次后，自动保存至闪存，下次上电直接调用，无需重复训练。

　　6.直接输出总里程，方便车队管理与计费

　　模块内部通过惯导推算，可直接输出总累计里程(最大999.999公里)，无需外部里程计信号。该功能对于出租车计费、公交里程统计、车队油耗分析等应用极具价值。

　　三、技术规格一览

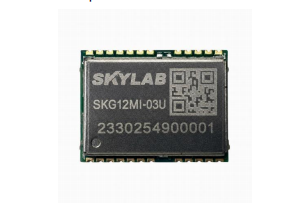

　　SKG12MI-03U模块的物理尺寸为16.0mm×12.2mm×2.4mm，重量仅1.6克，采用SMD表贴封装，兼容市场主流GNSS模块管脚定义，可直接替换升级。工作电压范围为3.0V至3.6V，典型值3.3V，工作电流需保证不小于150mA(因组合导航算法功耗略高于普通定位模块)。备份电源(V_BCKP)支持2.2V至3.6V，用于热启动与RTC保持。

　　在GNSS性能方面，支持冷启动≤28秒，热启动≤1秒，重捕获≤1秒，跟踪灵敏度-165dBm，捕获灵敏度-160dBm。单点定位精度水平≤1.2米，SBAS辅助下≤1米。授时精度RMS为30纳秒，速度精度0.05米/秒，航向精度0.3度。

　　惯导性能：无里程计条件下，GNSS丢失60秒时水平位置误差约25米，120秒时误差约60米，水平速度误差0.5米/秒，俯仰/横滚误差1.0度，航向误差2.0度(典型值)。惯性导航误差率小于3%(即100米行程误差小于3米)。模块内置温度补偿算法，保证-40℃至85℃宽温范围内的稳定性。

　　接口方面，提供24个邮票孔引脚，包括主串口UART0(TXD/RXD)、辅助串口UART1/UART2、PPS秒脉冲输出、I2C、复位、天线馈电、备份电池等。射频接口RF_IN为50Ω阻抗，推荐外接有源天线。工作温度范围-40℃至85℃，存储温度-40℃至85℃，满足车载严苛环境。

　　四、典型应用场景

　　智能公交与客车：城市公交频繁行驶于高架桥下、林荫路、隧道中，SKG12MI-03U在隧道内仍可连续输出位置与航向，保障调度系统轨迹完整。

　　车队管理与远程监控：直接输出总里程、实时速度、姿态，为油耗分析、驾驶行为评估、UBI保险提供精准数据。

　　高精度地图采集与自动驾驶测试：双频RTK级别的定位能力(配合差分)可满足车道级精度要求，惯导填补城市峡谷信号遮挡区，保证采集车轨迹连续。

　　坡道检测与高级驾驶辅助：输出精确的俯仰角与横滚角，可用于车辆爬坡辅助、大灯自动调节、空气悬架控制等。

　　特种车辆与工程机械：在无GNSS信号的矿山、隧道、仓库内，依靠纯惯性导航实现车辆定位与姿态监控。

　　五、初始化与使用说明

　　SKG12MI-03U的安装和使用极为简便：

　　首次上电：固定安装后，车辆静止5-10秒完成姿态初始化;然后正常行驶约10分钟(包含加减速、转弯)，系统自动识别安装角度并完成惯性训练。建议在开阔环境下完成训练后再进入隧道或地库。

　　后续上电：模块自动读取保存的安装角度，无需重复识别。上电静止2-5分钟后即可完成惯导校准，即可进入复杂环境。

　　状态监控：通过$GPATT语句中的“State_Flag”字段(位0-4分别表示初始化完成、姿态初始化、位置初始化、惯导启动、安装角识别完成)和“Run_inertial_flag”字段(4表示完全收敛)，可判断惯导是否就绪。

　　让定位不再惧怕隧道与高楼，为每一台车赋予“永不迷失”的智慧

　　SKG12MI-03U双频惯导模块，以高度集成的硬件、先进的自适应融合算法、无里程计的纯惯性导航能力，重新定义了车载高精度定位的可靠性。它让公交车在高架桥下不再跳点，让自动驾驶测试车在长隧道中依然保持车道级轨迹，让车队管理者实时掌握每一辆车的准确里程与姿态。选择SKG12MI-03U，就是选择一种“无盲区”的定位自信。
